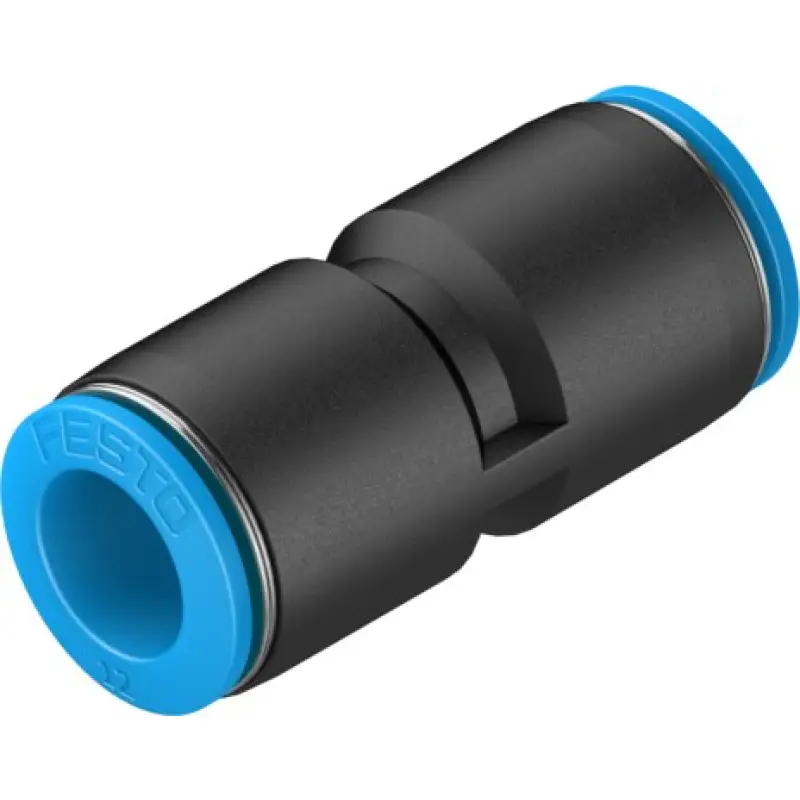

Đầu nối Festo QS-12-20

Đầu nối Festo QS-12-20

Festo QS-12-20 là đầu nối nhanh khí nén dạng thẳng thuộc dòng QS của Festo. Sản phẩm được thiết kế để nối trực tiếp hai ống có đường kính ngoài 12 mm với nhau bằng cơ cấu Push-Pull, giúp lắp và tháo đường ống nhanh chóng.

Mã đặt hàng của QS-12-20 là 130690. Theo datasheet chính hãng Festo hiện hành, sản phẩm có kích thước danh nghĩa 11 mm, độ sâu lắp ống 23,4 mm và quy cách đóng gói 20 chiếc.

Thông số kỹ thuật Festo QS-12-20

Kích thước đầu nối Festo QS-12-20

Theo catalog QS chính hãng Festo cập nhật năm 2026, QS-12-20 là đầu nối thẳng có hai cổng dành cho ống đường kính ngoài 12 mm. Chiều dài tổng thể của sản phẩm là 47,8 mm và đường kính ngoài lớn nhất của thân tại vị trí được ký hiệu D5 là 21 mm.

QS-12-20 là đầu nối loại gì?

QS-12-20 là đầu nối thẳng 12 mm sang 12 mm. Cả hai phía đều sử dụng cơ cấu nối nhanh dành cho ống và sản phẩm không có đầu ren.

• Cổng 1: ống đường kính ngoài 12 mm.
• Cổng 2: ống đường kính ngoài 12 mm.
• Kiểu kết nối: Push-Pull.
• Kiểu thân: thẳng.

Do hai cổng có cùng kích thước, QS-12-20 phù hợp khi cần nối hai đoạn ống khí 12 mm trên cùng một đường thẳng.

Cấu tạo đầu nối Festo QS-12-20

Thân của QS-12-20 được Festo chế tạo bằng PBT. Vòng nhả ống sử dụng POM, gioăng làm kín bằng NBR và bộ phận giữ ống được chế tạo từ thép không gỉ hợp kim cao.

Cấu tạo này kết hợp với nguyên lý Push-Pull cho phép ống được đưa trực tiếp vào đầu nối và giữ bằng cơ cấu kẹp bên trong. Vòng nhả màu xanh được sử dụng khi cần tháo ống khỏi đầu nối.

Nguyên lý kết nối Push-Pull

Khi lắp đặt QS-12-20, ống khí 12 mm được đưa thẳng vào đầu nối. Khi ống đi đến đúng vị trí, cơ cấu kẹp bên trong giữ thành ống và gioăng NBR tạo độ kín cho đường khí.

Festo công bố độ sâu đưa ống vào đối với model QS-12-20 là 23,4 mm. Khi cần tháo ống, người sử dụng nhấn vòng nhả về phía thân đầu nối và đồng thời kéo ống ra.

Đầu ống nên được cắt thẳng, sạch và không có ba via trước khi lắp để hạn chế làm hỏng gioăng và bảo đảm khả năng làm kín.

Áp suất làm việc của QS-12-20

Theo datasheet chính hãng Festo, QS-12-20 có áp suất làm việc từ -0,95 đến 6 bar trong toàn bộ dải nhiệt độ cho phép.

Trong điều kiện nhiệt độ phù hợp, dải áp suất làm việc phụ thuộc nhiệt độ được Festo công bố từ -0,95 đến 14 bar.

Không nên hiểu mức 14 bar là áp suất có thể sử dụng trong mọi điều kiện. Áp suất cho phép thực tế phụ thuộc vào nhiệt độ, môi chất và loại ống được kết hợp với đầu nối.

QS-12-20 có sử dụng được với nước không?

Ngoài khí nén, Festo công bố QS-12-20 có thể sử dụng với nước dạng lỏng, không đóng băng. Tuy nhiên, đối với nước, hãng quy định áp suất tối đa là 0,6 MPa tương đương 6 bar tại nhiệt độ tối đa 50°C.

Do đó, khi sử dụng QS-12-20 trong hệ thống nước cần tuân thủ giới hạn riêng về áp suất và nhiệt độ này.

Đặc điểm của Festo QS-12-20

• Đầu nối nhanh khí nén dạng thẳng.
• Kết nối trực tiếp hai ống có đường kính ngoài 12 mm.
• Không có đầu ren.
• Kích thước danh nghĩa 11 mm.
• Nguyên lý kết nối Push-Pull.
• Độ sâu đưa ống vào 23,4 mm.
• Chiều dài tổng thể khoảng 47,8 mm.
• Thân bằng PBT.
• Vòng nhả bằng POM.
• Gioăng làm kín bằng NBR.
• Bộ phận giữ ống bằng thép không gỉ hợp kim cao.
• Nhiệt độ môi trường từ -10 đến 80°C.
• Áp suất làm việc trong toàn dải nhiệt độ từ -0,95 đến 6 bar.
• Có thể làm việc với khí nén có dầu bôi trơn.
• Có thể sử dụng với nước trong điều kiện Festo quy định.
• Tuân thủ RoHS.
• Khối lượng khoảng 22 g.
• Quy cách đóng gói 20 chiếc.

Ứng dụng của Festo QS-12-20

QS-12-20 được sử dụng tại những vị trí cần nối thẳng hai đoạn ống khí 12 mm trong hệ thống khí nén. Một số ứng dụng phù hợp gồm:

• Nối dài đường ống khí nén 12 mm.
• Kết nối hai đoạn ống trong máy tự động.
• Hệ thống phân phối khí nén.
• Máy đóng gói.
• Dây chuyền lắp ráp tự động.
• Máy sản xuất công nghiệp.
• Hệ thống băng tải.
• Hệ thống sử dụng van và xi lanh khí nén.
• Cụm điều khiển khí nén.

QS-12-20 dùng cho ống bao nhiêu?

Festo QS-12-20 dùng cho ống có đường kính ngoài 12 mm ở cả hai đầu. Đây là đầu nối thẳng hai đầu cùng kích thước, không phải đầu nối giảm.

• Đầu vào: Ø12 mm.
• Đầu ra: Ø12 mm.
• Quy cách đóng gói: 20 chiếc.

Phân biệt QS-12-20 và QS-12-10-20

Vì vậy, nếu cả hai đoạn ống đều có đường kính ngoài 12 mm thì lựa chọn QS-12-20. Nếu cần chuyển từ ống 12 mm sang ống 10 mm thì sử dụng model nối giảm QS-12-10-20.

QS-12 và QS-12-20 khác nhau như thế nào?

Hai model có cùng cấu hình kết nối hai ống 12 mm. Hậu tố -20 của QS-12-20 thể hiện quy cách đóng gói 20 chiếc, trong khi QS-12 có quy cách đóng gói 10 chiếc theo catalog hiện hành của Festo.

Lưu ý về kích thước danh nghĩa của QS-12-20

Một số catalog Festo cũ từng công bố kích thước danh nghĩa của QS-12 là 8,7 mm. Tuy nhiên, datasheet riêng của đúng mã QS-12-20, Part No. 130690 và catalog Festo hiện hành năm 2026 đều công bố kích thước danh nghĩa là 11 mm.

Vì vậy, khi khai báo thông số kỹ thuật hiện tại của QS-12-20 nên sử dụng giá trị 11 mm theo tài liệu Festo mới hơn, thay vì lấy giá trị từ catalog cũ.

Tóm tắt Festo QS-12-20

Festo QS-12-20, mã đặt hàng 130690, là đầu nối nhanh dạng thẳng dùng để kết nối hai ống có đường kính ngoài 12 mm. Sản phẩm sử dụng nguyên lý Push-Pull, có kích thước danh nghĩa 11 mm, độ sâu lắp ống 23,4 mm, chiều dài tổng thể khoảng 47,8 mm và khối lượng khoảng 22 g.

QS-12-20 có thân PBT, vòng nhả POM, gioăng NBR và bộ phận kẹp ống bằng thép không gỉ hợp kim cao. Festo công bố dải nhiệt độ môi trường từ -10 đến 80°C, áp suất làm việc trong toàn bộ dải nhiệt độ từ -0,95 đến 6 bar và quy cách đóng gói 20 chiếc.
