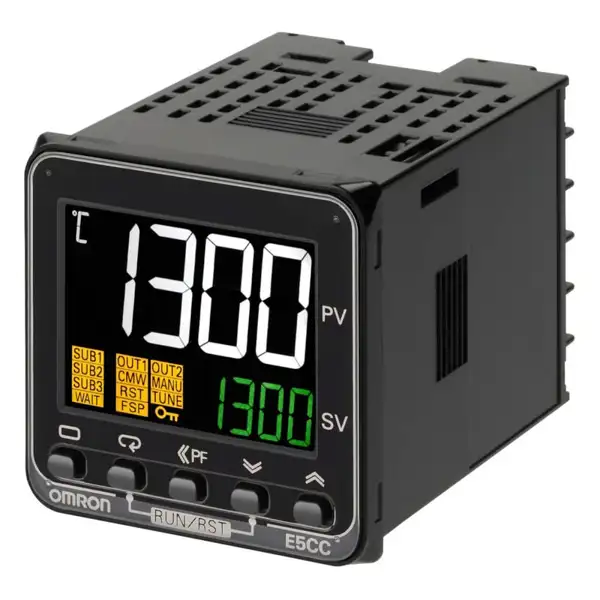

Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5CC-QX3A5M-003
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Mã sản phẩm | E5CC-QX3A5M-003 |
| Dòng sản phẩm | E5CC (Series E5_C) |
| Hãng sản xuất | Omron |
| Kích thước mặt tủ | 48 x 48 mm (Chuẩn 1/16 DIN), chiều sâu thân 60 mm |
| Nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Ngõ vào cảm biến (Universal) | Can nhiệt: K, J, T, E, L, U, N, R, S, B, W, PL II Điện trở nhiệt: Pt100, JPt100 Tuyến tính: 4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V |
| Ngõ ra điều khiển 1 | Xung điện áp 12 VDC ±20% (dùng kích rơ le bán dẫn SSR), tối đa 21 mA |
| Ngõ ra cảnh báo (Auxiliary) | 3 ngõ ra Relay (SPST-NO, 250 VAC, 2 A tải thuần trở) |
| Chức năng mở rộng (-003) | Truyền thông RS-485 và 2 ngõ vào biến dòng CT (Current Transformer) |
| Tốc độ lấy mẫu | 50 ms |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID (tích hợp Auto-Tuning và Self-Tuning) |
| Giao thức truyền thông | Modbus-RTU, CompoWay/F |
| Hiển thị | Màn hình LCD công nghệ hiển thị tương phản cao, số PV màu trắng cao 15,2 mm |
| Cấp bảo vệ mặt trước | IP66 (chống bụi và tia nước áp lực vừa theo chuẩn NEMA 4X) |
| Kiểu đấu dây | Cầu đấu bắt vít (Screw terminal) |
Ý nghĩa cấu hình phần cứng của mã E5CC-QX3A5M-003
Ký hiệu từng ký tự trong mã sản phẩm quyết định trực tiếp khả năng xử lý và phạm vi ứng dụng trong tủ điều khiển:
- QX: Ngõ ra điều khiển chính là xung áp 12 VDC (Q) chuyên dụng đóng cắt rơ le bán dẫn (SSR), không trang bị ngõ ra điều khiển thứ hai (X). Cấu hình này thích hợp cho các hệ thống gia nhiệt đòi hỏi tần suất đóng cắt liên tục và độ mịn điều khiển cao mà không sợ hao mòn tiếp điểm cơ khí.
- 3: Tích hợp sẵn 3 ngõ ra rơ le độc lập (Auxiliary Outputs), cho phép cấu hình linh hoạt nhiều ngưỡng cảnh báo cùng lúc như cảnh báo quá nhiệt trên, cảnh báo nhiệt độ dưới, cảnh báo đứt cảm biến hoặc xuất tín hiệu sự cố ra còi/đèn.
- A: Nguồn cấp dải rộng 100 – 240 VAC, tương thích hoàn toàn với hệ thống lưới điện công nghiệp thông thường mà không cần biến áp phụ trợ.
- 5M: Kiểu đế cắm domino vặn vít tiêu chuẩn kèm nắp che bảo vệ an toàn điện, hỗ trợ gắn khối chức năng mở rộng.
- -003: Hậu tố mở rộng quan trọng nhất, mang lại hai tính năng then chốt: cổng truyền thông nối tiếp RS-485 và 2 cổng nhận tín hiệu biến dòng CT chuyên dụng.
Giám sát phụ tải và phát hiện sự cố thanh nhiệt qua ngõ CT
Điểm giá trị nhất trên biến thể E5CC-QX3A5M-003 là sự hiện diện của 2 cổng nhận tín hiệu CT. Khác với các dòng chỉ báo nhiệt thông thường, thiết bị có khả năng trực tiếp đo dòng điện chạy qua các thanh điện trở nhiệt (Heater) để xử lý các lỗi sau:
- Cảnh báo đứt điện trở (Heater Burnout – HB): Khi ngõ ra SSR đang mở (ON) nhưng dòng điện đo qua CT thấp hơn ngưỡng cài đặt, bộ điều khiển xác định thanh gia nhiệt bị đứt hoặc hở mạch. Nhờ có 2 cổng CT, hệ thống có thể giám sát độc lập hai nhánh nhiệt hoặc giám sát dòng cho mạch điện trở 3 pha.
- Cảnh báo ngắn mạch rơ le bán dẫn (SSR Failure / HS Alarm): Khi ngõ ra đã đóng ngắt (OFF) nhưng dòng đo qua CT vẫn tồn tại, thiết bị lập tức cảnh báo hiện tượng SSR bị đánh thủng tiếp điểm (chập), ngăn chặn nguy cơ cháy hỏng lò do quá nhiệt mất kiểm soát.
- Cảnh báo quá dòng (Overcurrent): Giám sát trường hợp phụ tải tiêu thụ dòng đột biến để bảo vệ bộ cấp nguồn và thiết bị đóng cắt.
Khả năng kết nối mạng công nghiệp qua RS-485
Bộ điều khiển hỗ trợ truyền thông RS-485 2 dây (chân A(-) và B(+)) với khoảng cách truyền tối đa lên đến 500 mét. Người vận hành có thể thiết lập cấu hình thông qua hai giao thức tiêu chuẩn:
- Modbus-RTU: Dễ dàng kết nối với màn hình HMI, bộ điều khiển khả trình PLC (Siemens, Mitsubishi, Delta, Omron) hoặc các hệ thống SCADA quản lý tập trung. Toàn bộ thông số như giá trị thực tế (PV), giá trị cài đặt (SV), trạng thái ngõ ra, mã lỗi đều được ánh xạ qua các thanh ghi Modbus.
- CompoWay/F: Giao thức riêng của Omron, tối ưu khi kết nối đồng bộ nhiều đồng hồ nhiệt về phần mềm cài đặt CX-Thermo qua cáp chuyển đổi hoặc kết nối với PLC Omron mà không cần viết nhiều khối lệnh phức tạp.
Sự khác biệt giữa E5CC-QX3A5M-003 và các model lân cận
Việc chọn đúng mã số giúp tránh lãng phí chi phí phần cứng hoặc thiếu tính năng trong quá trình vận hành:
- So với E5CC-RX3A5M-000: Model RX sử dụng ngõ ra rơ le cơ khí (Relay output), chu kỳ đóng cắt tối thiểu dài hơn (thường 20 giây trở lên) nên không kiểm soát mượt mà bằng ngõ QX (chu kỳ có thể xuống 1 – 2 giây khi kéo SSR). Ngoài ra, đuôi -000 không có RS-485 và không có cổng CT.
- So với E5CC-QX3A5M-000: Hai mã có cùng ngõ ra điều khiển SSR và 3 relay cảnh báo, nhưng mã đuôi -000 bị cắt giảm cổng truyền thông RS-485 và cổng CT, chỉ phù hợp hoạt động độc lập tại chỗ mà không cần giám sát dòng phụ tải hay kết nối HMI.
- So với E5CC-QX3A5M-001: Mã đuôi -001 trang bị RS-485 và 2 ngõ vào sự kiện (Event Inputs) dùng để chuyển đổi SV từ xa hoặc Run/Stop, nhưng lại không có cổng CT để đo dòng điện trở. Do đó, nếu cần giám sát đứt dây sợi đốt, bắt buộc phải chọn model đuôi -003.
Lưu ý kỹ thuật khi đấu nối và vận hành
- Biến dòng CT tương thích: Các cổng CT của thiết bị được thiết kế để sử dụng với các cuộn biến dòng chuyên dụng của Omron như E54-CT1 (đường kính lỗ 5.8 mm, dòng định mức 50 A) hoặc E54-CT3 (đường kính lỗ 12 mm, dòng định mức 120 A). Không nối trực tiếp các loại CT thương mại có ngõ ra 5 A vào các chân CT của bộ điều khiển.
- Đấu dây truyền thông: Mạng RS-485 cần được đi bằng cáp đôi vặn xoắn chống nhiễu (twisted-pair shielded). Tại hai điểm đầu và cuối của mạng truyền thông, cần gắn thêm điện trở kết thúc (thường là 100 đến 120 Ω, 1/2 W) giữa hai dây tín hiệu để chống phản xạ sóng.
- Tản nhiệt cho SSR: Ngõ ra điều khiển cấp áp 12 VDC chỉ đóng vai trò kích tín hiệu cho SSR. Quá trình vận hành cần chú ý lắp quạt gió và tấm tản nhiệt đầy đủ cho khối rơ le bán dẫn bên ngoài tủ điện, tránh nhiệt lượng tích tụ gây hỏng SSR.
- Bảo vệ ngõ vào tín hiệu analog: Khi sử dụng cảm biến can nhiệt (Thermocouple), dây bù nhiệt phải đi tách biệt hoàn toàn khỏi máng dây động lực của biến tần và khởi động từ để tránh nhiễu gây sai lệch giá trị PV hiển thị.
