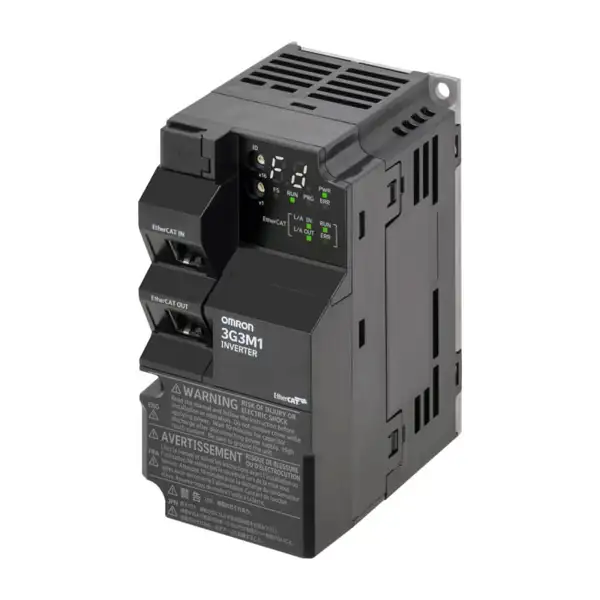

Thông số kỹ thuật biến tần Omron 3G3M1-A2004-ECT
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | 3G3M1-A2004-ECT |
| Dòng sản phẩm | M1 Series Integrated Motion & Drive |
| Hãng sản xuất | Omron |
| Điện áp nguồn cấp | 3 pha 200 – 240 VAC (-15% đến +10%), tần số 50/60 Hz |
| Công suất động cơ định mức (Tải nặng – HD) | 0,4 kW (Mô-men xoắn không đổi, 150% dòng định mức trong 60 giây) |
| Công suất động cơ định mức (Tải thường – ND) | 0,75 kW (Mô-men xoắn biến thiên, 120% dòng định mức trong 60 giây) |
| Dòng điện đầu ra định mức | 3,2 A (chế độ HD) / 3,5 A (chế độ ND) |
| Giao tiếp mạng công nghiệp | EtherCAT Slave tích hợp (2 cổng RJ45: IN và OUT) |
| Cổng cấu hình bổ sung | Micro-USB (kết nối trực tiếp máy tính qua Sysmac Studio) |
| Loại động cơ tương thích | Động cơ không đồng bộ ba pha (IM), Động cơ nam châm vĩnh cửu (PM/IPM/SPM) |
| Phương pháp điều khiển | V/f, Vector vòng hở (Open Loop Vector), Vector vòng kín (với tùy chọn phản hồi tốc độ) |
| Tính năng an toàn tích hợp | Safe Torque Off (STO) đạt chuẩn SIL3 / PLe / Cat.4 |
| Cấp bảo vệ | IP20 (UL open type) |
| Kích thước vật lý (Cao x Rộng x Sâu) | 127 mm × 68 mm × 113 mm |
| Khối lượng | Khoảng 0,7 kg |
Kiến trúc điều khiển đồng bộ qua EtherCAT trên nền tảng Sysmac
Model 3G3M1-A2004-ECT loại bỏ hoàn toàn nhu cầu đấu dây điều khiển analog hay phát xung truyền thống nhờ việc nhúng trực tiếp cổng truyền thông mạng thời gian thực EtherCAT. Hai cổng RJ45 cho phép ghép nối dạng chuỗi (Daisy-chain) giữa các biến tần và bộ điều khiển trung tâm (như Omron NJ/NX series) với chu kỳ truyền thông ngắn, độ trễ tối thiểu và khả năng chống nhiễu vượt trội so với tín hiệu tương tự.
Toàn bộ chu trình vận hành từ cấu hình tham số, đọc cảnh báo chẩn đoán lỗi, cài đặt tần số cho đến giám sát mô-men xoắn đều được thực hiện nhất quán trên một nền tảng phần mềm duy nhất là Sysmac Studio. Điều này rút ngắn đáng kể thời gian đưa máy móc vào thử nghiệm thực tế.
Khả năng tải kép và linh hoạt kiểm soát nhiều loại động cơ
Mặc dù kích thước khung ngoài thuộc cỡ nhỏ nhất (Frame 1), biến tần cung cấp hai chế độ định mức độc lập:
- Chế độ tải nặng (Heavy Duty – 0,4 kW): Chịu quá tải 150% trong 60 giây, phù hợp với các ứng dụng đòi hỏi mô-men khởi động lớn như băng tải dốc, máy khuấy, cơ cấu nâng hạ phụ trợ, máy đùn nhỏ.
- Chế độ tải thường (Normal Duty – 0,75 kW): Cho phép kéo động cơ công suất lên tới 0,75 kW đối với các thiết bị có đặc tính mô-men xoắn thay đổi theo tốc độ như quạt thông gió, máy bơm ly tâm công nghiệp nhỏ.
Bên cạnh động cơ không đồng bộ tiêu chuẩn (IM), biến tần hỗ trợ giải thuật điều khiển động cơ nam châm vĩnh cửu (PM), giúp các nhà chế tạo máy dễ dàng nâng cấp hệ thống lên các dòng động cơ hiệu suất năng lượng cao (IE4/IE5) mà không cần thay đổi phần cứng điều khiển.
An toàn máy móc với chức năng Safe Torque Off (STO) tích hợp
3G3M1-A2004-ECT tích hợp sẵn kênh an toàn cứng STO đạt cấp độ SIL3 theo tiêu chuẩn IEC 61508 và PLe theo ISO 13849-1. Khi kích hoạt tín hiệu STO, biến tần sẽ ngắt dòng điện cấp vào động cơ từ tầng bán dẫn công suất (IGBT), triệt tiêu hoàn toàn khả năng sinh mô-men xoắn xoay trục ngoài ý muốn. Thiết kế này giúp loại bỏ nhu cầu lắp đặt khởi động từ ngắt nguồn cơ khí ở đầu ra, giảm kích thước tủ điện, cắt giảm chi phí linh kiện phụ và tăng tuổi thọ hệ thống điều khiển.
Sự khác biệt giữa 3G3M1-A2004-ECT và bản tiêu chuẩn 3G3M1-A2004
| Đặc điểm so sánh | 3G3M1-A2004 (Bản tiêu chuẩn) | 3G3M1-A2004-ECT (Bản EtherCAT) |
|---|---|---|
| Truyền thông tích hợp | Modbus RTU qua cổng RS-485 | EtherCAT Slave 100 Mbps chuyên dụng |
| Độ trễ điều khiển mạng | Phụ thuộc tốc độ Baud (vài chục ms) | Tốc độ thời gian thực mức micro-giây |
| Khả năng tích hợp Sysmac | Độc lập, cấu hình qua cổng truyền thống | Nhận diện tự động, tích hợp sâu vào mạng Sysmac |
| Ứng dụng trọng tâm | Máy đứng độc lập, tác vụ đơn lẻ | Dây chuyền tích hợp, hệ thống nhiều trục phối hợp |
Yêu cầu kỹ thuật khi lắp đặt và đấu nối
- Bố trí tản nhiệt: Biến tần hỗ trợ lắp đặt sát cạnh nhau (Side-by-side mounting) trong dải nhiệt độ phòng máy quy định. Tuy nhiên, cần đảm bảo khoảng hở mặt trên và mặt dưới tối thiểu 100 mm để luồng không khí làm mát lưu thông tự nhiên qua cánh tản nhiệt nhôm phía sau.
- Cáp truyền thông: Luôn sử dụng cáp mạng công nghiệp Cat.5e loại chống nhiễu (STP) có vỏ bọc kim loại để kết nối cổng EtherCAT, giúp ngăn ngừa suy hao gói tin trong môi trường có phát xạ điện từ cao từ động cơ.
- Dây nối đất (PE): Đảm bảo đầu cuối tiếp địa của biến tần được đấu trực tiếp vào thanh cái đồng tiếp địa tủ điện với điện trở nối đất dưới 100 Ω nhằm ngăn hiện tượng xung áp và đảm bảo an toàn vận hành.
