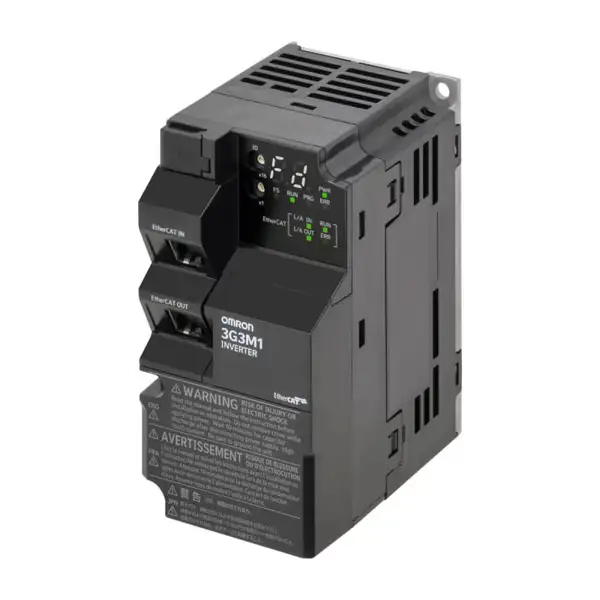

Thông số kỹ thuật biến tần Omron 3G3M1-AB004-ECT
Biến tần Omron 3G3M1-AB004-ECT thuộc dòng biến tần thế hệ mới M1, tích hợp sẵn cổng truyền thông EtherCAT tốc độ cao và cổng an toàn chức năng STO. Thiết bị được tối ưu cho các hệ thống máy tự động hóa yêu cầu điều khiển chuyển động đồng bộ, kích thước nhỏ gọn và khả năng điều khiển cả động cơ không đồng bộ lẫn động cơ nam châm vĩnh cửu.
| Mã sản phẩm | 3G3M1-AB004-ECT |
|---|---|
| Hãng sản xuất | Omron |
| Dòng sản phẩm | Sysmac M1 Series (EtherCAT tích hợp sẵn) |
| Điện áp cấp định mức | 1 pha 200 – 240 VAC, 50/60 Hz (dao động cho phép: 170 – 264 VAC) |
| Điện áp ngõ ra | 3 pha 200 – 240 VAC (tương ứng với điện áp nguồn vào) |
| Công suất động cơ áp dụng | 0.4 kW (Tải nặng – Heavy Duty) / 0.55 kW (Tải thường – Normal Duty) |
| Dòng điện định mức đầu ra | 3.0 A (Heavy Duty) / 3.5 A (Normal Duty) |
| Khả năng chịu quá tải | 150% trong 60 giây (Heavy Duty) / 120% trong 60 giây (Normal Duty) |
| Phương pháp điều khiển | V/f, Vector vòng hở (Open Loop Vector), Vector vòng kín (với tùy chọn mở rộng), điều khiển PM Sensorless |
| Loại động cơ tương thích | Động cơ không đồng bộ 3 pha (IM), Động cơ nam châm vĩnh cửu (SPM / IPM) |
| Giao tiếp mạng truyền thông | EtherCAT tích hợp sẵn (2 cổng RJ45: In/Out, hỗ trợ chu kỳ truyền thông nhanh) |
| Cổng kết nối cấu hình | Cổng USB Type-B (kết nối trực tiếp máy tính qua phần mềm Sysmac Studio) |
| Chức năng an toàn tích hợp | STO (Safe Torque Off) đạt tiêu chuẩn SIL3 / PLe / Cat.4 |
| Cấp độ bảo vệ vỏ tủ | IP20 / UL Open Type |
| Kích thước (Rộng x Cao x Sâu) | 68 x 127 x 120 mm |
| Khối lượng | 0.7 kg |
Khả năng tích hợp mạng EtherCAT trực tiếp trong hệ sinh thái Sysmac
Khác với các dòng biến tần thông thường yêu cầu lắp thêm module mạng mở rộng, model 3G3M1-AB004-ECT tích hợp sẵn 2 cổng RJ45 chuẩn EtherCAT slave ngay trên thân máy. Cấu trúc này mang lại những ưu thế rõ rệt:
- Đồng bộ hoá chuyển động theo thời gian thực: Biến tần truyền nhận lệnh điều khiển tần số, mô-men và phản hồi trạng thái với các bộ điều khiển trung tâm như Sysmac NJ/NX mà không bị trễ tín hiệu hay suy hao do chuyển đổi analog.
- Cấu hình mạng nối tiếp (Daisy-chain): Hai cổng EtherCAT cho phép đi dây liên tục từ thiết bị này sang thiết bị khác, giảm đáng kể độ phức tạp của cáp tín hiệu trong tủ điện.
- Cấu hình và chẩn đoán toàn diện qua Sysmac Studio: Kỹ sư có thể tải thông số, giám sát dạng sóng, tự động dò thông số động cơ (Auto-tuning) và xử lý lỗi tập trung trên cùng một nền tảng phần mềm kỹ thuật.
Công nghệ điều khiển động cơ đa dạng và tiết kiệm năng lượng
Biến tần 3G3M1-AB004-ECT cho phép chuyển đổi linh hoạt chế độ điều khiển để đáp ứng cả yêu cầu tải công nghiệp nặng lẫn các ứng dụng tiết kiệm năng lượng:
- Hỗ trợ động cơ đồng bộ nam châm vĩnh cửu (PM Motor): Không chỉ điều khiển động cơ lồng sóc tiêu chuẩn (IM), biến tần còn tích hợp thuật toán điều khiển không cảm biến cho động cơ IPM và SPM. Điều này giúp hệ thống đạt hiệu suất năng lượng cao hơn và duy trì mô-men xoắn ổn định ở dải tốc độ thấp.
- Độ chính xác mô-men với chế độ Vector không cảm biến: Cung cấp khả năng sinh mô-men khởi động đạt trên 150% ở tần số thấp (0.5 Hz), giúp máy khởi động êm, không bị trượt tải khi làm việc với băng tải nâng hạ nhỏ hoặc cơ cấu kéo màng.
- Chế độ tải kép (Dual Rating): Tùy chọn chuyển đổi linh hoạt giữa Heavy Duty (0.4 kW, dòng ra 3.0 A) cho các cơ cấu kẹp, nâng, cán và Normal Duty (0.55 kW, dòng ra 3.5 A) cho quạt thổi làm mát hoặc bơm mini.
Thiết kế phần cứng tối ưu không gian và tính an toàn công nghiệp
Đối với các thiết kế máy đóng gói hoặc máy sản xuất nhỏ, kích thước tủ điện là bài toán nan giải. Omron 3G3M1-AB004-ECT giải quyết vấn đề này thông qua các điểm nhấn phần cứng:
- Kích thước siêu nhỏ (chiều rộng chỉ 68 mm): Cho phép lắp đặt sát nhau (Side-by-side mounting) trên thanh ray DIN hoặc bắt vít mặt sau, tiết kiệm tối đa diện tích tủ điều khiển.
- Cắt ngắt an toàn Safe Torque Off (STO) tích hợp: Chức năng STO phần cứng giúp ngắt nguồn năng lượng cấp ra motor mà không cần ngắt contactor động lực ở đầu vào. Điều này giúp loại bỏ contactor phụ, kéo dài tuổi thọ phần cứng và đáp ứng các tiêu chuẩn an toàn máy quốc tế cấp độ SIL3 / PLe.
- Cổng giao tiếp USB tích hợp: Hỗ trợ cài đặt thông số trực tiếp từ máy tính mà không cần phải cấp điện nguồn động lực 230 V cho biến tần, an toàn cho quá trình chuẩn bị máy trước khi vận hành.
Phân biệt model 3G3M1-AB004-ECT trong dòng Omron M1
Dòng biến tần Omron M1 phân nhánh theo cấu hình mạng và nguồn điện cấp. Việc hiểu rõ mã sản phẩm giúp tránh sai sót khi mua sắm và lắp đặt:
- Ký hiệu “AB”: Đầu vào 1 pha 200 – 240 VAC. Ngõ ra biến tần cấp cho động cơ 3 pha 200 – 240 VAC (động cơ đấu tam giác hoặc sao tùy thông số danh định). Không cấp vào nguồn 3 pha 380V (dòng mã “A4”).
- Ký hiệu “004”: Công suất chuẩn định mức cho tải nặng là 0.4 kW (400W). Nếu cần công suất cao hơn cho cấp nguồn 1 pha 200V, người dùng cần chuyển sang mã 3G3M1-AB007-ECT (0.75 kW) hoặc 3G3M1-AB015-ECT (1.5 kW).
- Hậu tố “-ECT”: Tích hợp mạng EtherCAT onboard. Các phiên bản tiêu chuẩn không có hậu tố “-ECT” thường sử dụng mạng Modbus-RTU (RS-485), không thể kết nối đồng bộ theo thời gian thực với mạng Sysmac EtherCAT.
Lưu ý lắp đặt và đi dây tín hiệu
- Nguồn cấp: Chỉ đấu nối nguồn điện 1 pha vào các chân L1 và L2 (hoặc R và S tùy ký hiệu trạm đấu). Tuyệt đối không cấp nguồn điện lưới vào các ngõ ra U, V, W của động cơ để tránh làm hỏng khối công suất IGBT.
- Tiếp địa: Bắt buộc đấu nối dây tiếp địa đúng quy chuẩn với điện trở đất dưới 100 Ohm để chống nhiễu cho cổng truyền thông EtherCAT và bảo vệ an toàn rò điện.
- Dây cáp mạng EtherCAT: Khuyến nghị sử dụng cáp mạng công nghiệp chuẩn STP (Shielded Twisted Pair) Cat 5e trở lên với đầu nối bọc kim loại để ngăn ngừa hiện tượng mất gói tin trong môi trường có biến tần phát xung PWM tần số cao.
