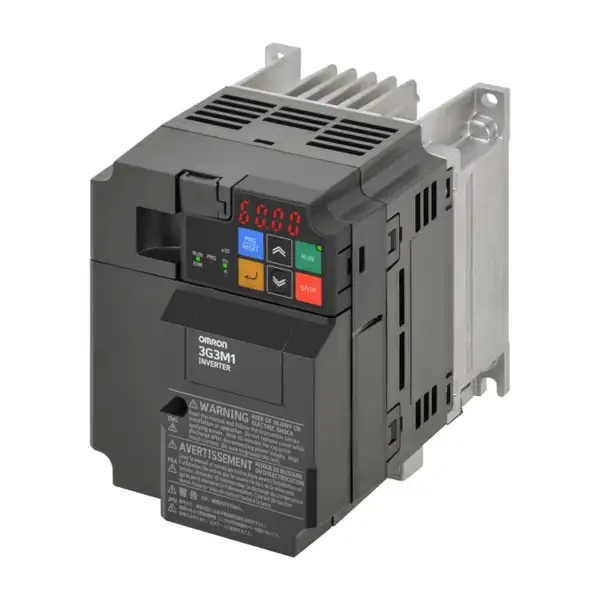

Biến tần Omron 3G3M1-A4004 0,4 kW

Thông số kỹ thuật biến tần Omron 3G3M1-A4004

Đặc tính kiểm soát động cơ của dòng M1 3G3M1-A4004

Biến tần Omron 3G3M1-A4004 thuộc thế hệ biến tần thông minh dòng M1, được thiết kế nhằm tối ưu hóa hiệu suất cho cả hai cấu trúc động cơ phổ biến trong công nghiệp:

• Động cơ lồng sóc tiêu chuẩn (IM): Vận hành mượt mà nhờ thuật toán bù trượt chính xác và kiểm soát từ thông tức thời, giảm hiện tượng giật tải khi khởi động ở tần số thấp.
• Động cơ đồng bộ nam châm vĩnh cửu (PM/IPM/SPM): Biến tần hỗ trợ tự động dò tham số động cơ (Auto-tuning) ở trạng thái đứng yên (Rotational/Stationary Auto-tuning), giúp đồng bộ cực từ chính xác mà không cần tách rời tải cơ khí khỏi trục động cơ. Khả năng kiểm soát động cơ PM giúp các hệ thống đạt chuẩn tiết kiệm năng lượng cao hơn mức động cơ IE3, IE4 thông thường.

Lựa chọn chế độ làm việc: Tải nặng (HD) và Tải thường (ND)

Model 3G3M1-A4004 cho phép chuyển đổi chế độ kép (Dual Rating) thông qua cài đặt tham số, mang lại sự linh hoạt tối đa cho kỹ sư thiết kế tủ điện:

• Chế độ Heavy Duty (0,4 kW – 1,2 A): Cung cấp mô-men khởi động đạt tới 200% ở dải tốc độ thấp (0,5 Hz đối với vector vòng hở). Chế độ này phù hợp cho các cơ cấu nâng hạ nhỏ, băng tải nghiêng, máy nén, máy đùn hoặc các ứng dụng có lực cản ma sát tĩnh ban đầu lớn.
• Chế độ Normal Duty (0,75 kW – 1,8 A): Cho phép kéo động cơ có công suất danh định lên đến 0,75 kW đối với các ứng dụng tải quạt gió, bơm nước ly tâm hoặc quạt thông gió công nghiệp – nơi mô-men tăng dần theo bình phương tốc độ quay.

Khả năng tích hợp an toàn và truyền thông dữ liệu

Biến tần loại bỏ yêu cầu phải dùng thêm khởi động từ ngắt nguồn động lực nhờ tích hợp sẵn chức năng ngắt mô-men an toàn cứng (Safe Torque Off – STO). Ngõ vào an toàn kép (dual-channel STO) giúp bảo vệ người vận hành trực tiếp, rút ngắn thời gian dừng khẩn cấp và đáp ứng nghiêm ngặt các tiêu chuẩn an toàn máy móc ISO 13849-1 (PLe) và IEC 62061 (SIL3).

Về khả năng kết nối mạng, 3G3M1-A4004 trang bị cổng RS-485 chuẩn công nghiệp hỗ trợ mạng Modbus-RTU với tốc độ truyền lên đến 115,2 kbps, dễ dàng kết nối về PLC Omron dòng CP, CJ, NX hoặc màn hình HMI Omron NB/NA series. Cổng micro USB mặt trước cho phép cấp nguồn điều khiển để cấu hình biến tần trực tiếp từ phần mềm Sysmac Studio hoặc CX-Drive mà không cần đóng điện nguồn 400V chính.

Quy chuẩn đấu nối và môi trường lắp đặt thực tế

Để đảm bảo biến tần hoạt động ổn định và kéo dài tuổi thọ linh kiện, việc thi công lắp đặt cần tuân thủ các yêu cầu kỹ thuật sau:

• Khoảng cách thông gió: Do thiết kế tản nhiệt nhôm phía sau, cần để khoảng trống tối thiểu 50 mm ở mặt trên và mặt dưới của biến tần. Đối với lắp đặt song song nhiều bộ biến tần cạnh nhau (Side-by-side mounting), cần kiểm tra nhiệt độ môi trường bên trong tủ điện (không vượt quá 40°C khi không giảm tải dòng hoặc 50°C khi chạy chế độ giảm dòng).
• Đấu nối dây động lực: Sử dụng cáp điện 3 pha có bọc giáp chống nhiễu cho ngõ ra U/V/W tới động cơ. Chiều dài cáp vượt quá 50 mét yêu cầu bổ sung cuộn kháng ngõ ra (AC Output Reactor) để triệt tiêu điện áp đỉnh phát sinh do hiện tượng phản xạ sóng, bảo vệ lớp cách điện của cuộn dây động cơ.
• Nối đất tiếp địa (PE): Vỏ biến tần và điểm tiếp địa của tủ điện phải được nối liên tục bằng dây đồng có tiết diện tối thiểu theo tiêu chuẩn an toàn, tách biệt đường tiếp địa động lực với đường tiếp địa tín hiệu analog (0-10V / 4-20mA) để tránh hiện tượng trôi mức tín hiệu điều khiển.

Ứng dụng tiêu biểu của Omron 3G3M1-A4004

Với dải công suất 0,4 kW / 0,75 kW ở cấp điện áp 400V, model này là lựa chọn tối ưu cho các vị trí điều khiển phân tán trong dây chuyền sản xuất tự động:

• Hệ thống băng chuyền đóng gói, chiết rót, phân loại sản phẩm.
• Cụm quạt hút khói cục bộ, bơm tuần hoàn giải nhiệt trong máy công cụ CNC.
• Trục kéo màng, xả cuộn kích thước nhỏ với yêu cầu phản hồi tốc độ mượt.
• Hệ thống cửa trượt tự động công nghiệp và cửa cuốn tốc độ cao.
