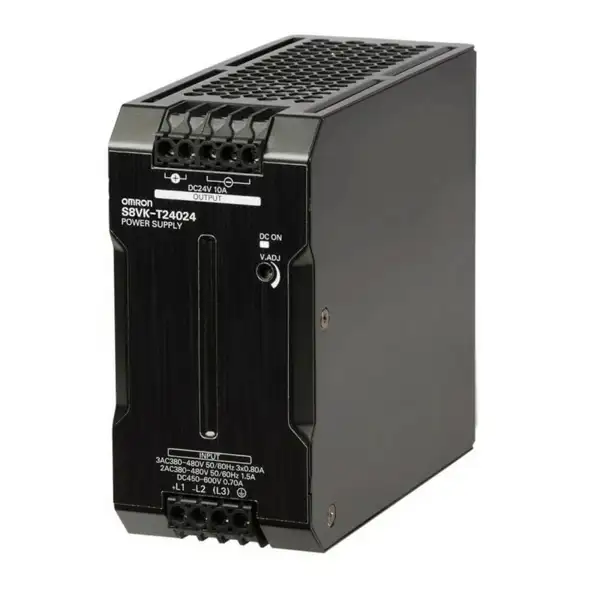

Thông số kỹ thuật bộ nguồn Omron S8VK-T24024-400
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | S8VK-T24024-400 |
| Hãng sản xuất | Omron |
| Dòng sản phẩm | S8VK-T (Nguồn xung công nghiệp 3 pha) |
| Điện áp ngõ vào định mức (AC) | 3 pha 380 đến 480 VAC (50/60 Hz) |
| Dải điện áp ngõ vào cho phép (AC) | 320 đến 576 VAC (3 pha hoặc 2 pha) |
| Dải điện áp ngõ vào cho phép (DC) | 450 đến 810 VDC |
| Điện áp ngõ ra danh định | 24 VDC |
| Dải điều chỉnh điện áp ngõ ra | 22.5 đến 29.5 VDC (thông qua chiết áp V.ADJ) |
| Dòng tải định mức | 10 A |
| Công suất định mức | 240 W |
| Khả năng quá tải (Power Boost) | 120% dòng định mức (12 A trong tối đa 10 giây) |
| Hiệu suất chuyển đổi | 89% (ở điện áp vào 400 VAC) |
| Nhiệt độ vận hành | -40 đến 70 °C (có suy giảm công suất theo nhiệt độ) |
| Tính năng đặc biệt (hậu tố -400) | Bo mạch phủ lớp bảo vệ chống ẩm, bụi và hóa chất (PCB Conformal Coating) |
| Kiểu đấu nối | Cầu đấu bắt vít (Screw terminal) |
| Phương pháp lắp đặt | Gá thanh ray DIN (DIN Rail 35 mm) |
| Kích thước (Rộng x Cao x Sâu) | 60 × 125 × 140 mm |
| Chức năng bảo vệ | Quá tải, quá áp, quá nhiệt, chống giật ngược |
Ý nghĩa phiên bản phủ lớp bảo vệ (PCB Coating) trên S8VK-T24024-400
Ký hiệu -400 ở cuối mã sản phẩm biểu thị đây là phiên bản cao cấp được phủ lớp hóa chất bảo vệ bề mặt bo mạch (Conformal Coating) theo tiêu chuẩn công nghiệp khắt khe. Lớp phủ này tạo màng ngăn cách các linh kiện điện tử, chân hàn và đường mạch in khỏi các tác nhân gây hại từ môi trường:
- Hơi ẩm và đọng sương: Ngăn ngừa hiện tượng phóng điện cục bộ, rò rỉ dòng điện khi tủ điều khiển đặt tại khu vực có độ ẩm cao hoặc chênh lệch nhiệt độ lớn giữa ngày và đêm.
- Bụi dẫn điện và hóa chất: Phù hợp cho các nhà máy gia công cơ khí (nhiều mạt kim loại lơ lửng), nhà máy chế biến cao su, sản xuất giấy, dệt may hoặc các khu vực xử lý nước thải có tồn dư khí ăn mòn nhẹ.
- Độ bền cơ học: Hạn chế rủi ro hỏng hóc do côn trùng xâm nhập bo mạch hoặc rung lắc công nghiệp kéo dài.
Đặc tính kỹ thuật trên hệ thống điện 3 pha công nghiệp
Bộ nguồn S8VK-T24024-400 được thiết kế chuyên biệt để hoạt động trực tiếp từ lưới điện 3 pha mà không cần biến áp cách ly hạ thế trung gian, mang lại nhiều lợi thế vận hành:
- Cân bằng phụ tải tủ điện: Lấy nguồn đồng đều từ cả 3 pha (L1, L2, L3), tránh hiện tượng lệch pha gây nóng đường dây và nhảy aptomat tổng như khi dùng nhiều bộ nguồn 1 pha công suất lớn.
- Khả năng chịu sụt pha tạm thời: Khi một pha của lưới điện gặp sự cố mất điện áp, bộ nguồn vẫn có khả năng duy trì hoạt động ở chế độ 2 pha trong dải điện áp từ 340 đến 576 VAC (lưu ý cần áp dụng hệ số suy giảm công suất tải để bảo vệ linh kiện).
- Dải ngõ vào DC siêu rộng: Hoạt động ổn định từ 450 đến 810 VDC, tương thích tốt với mạch DC Bus chung của các biến tần công nghiệp, giúp tận dụng nguồn năng lượng hãm tái sinh và duy trì nguồn điều khiển 24V khi mất điện lưới tức thời.
- Tính năng Power Boost 120%: Cho phép xuất dòng cực đại lên đến 12 A trong thời gian ngắn để đóng mở ổn định các tải điện cảm như van điện từ (solenoid), cuộn hút contactor công suất lớn hoặc vượt qua dòng khởi động ban đầu của động cơ DC.
Sự khác biệt giữa S8VK-T24024-400 và bản tiêu chuẩn S8VK-T24024
Cả hai model đều có chung kích thước lắp đặt, dải điện áp vào/ra và các thông số công suất cơ bản. Tuy nhiên, việc lựa chọn phụ thuộc hoàn toàn vào điều kiện môi trường tủ điện:
- S8VK-T24024 (Bản tiêu chuẩn): Bo mạch không phủ lớp bảo vệ. Thích hợp cho tủ điện đặt trong phòng điều khiển có điều hòa không khí, nhà xưởng sạch sẽ, khô ráo, ít bụi bẩn công nghiệp.
- S8VK-T24024-400 (Bản có lớp phủ): Tối ưu cho môi trường khắc nghiệt, nhiệt độ môi trường dao động mạnh (-40 đến 70 °C), gần khu vực sản xuất phát sinh bụi, ẩm hoặc khí ăn mòn. Giúp giảm thiểu tối đa sự cố dừng máy đột ngột do chập cháy bo mạch.
Quy tắc đấu nối và lưu ý lắp đặt an toàn
Để đảm bảo tuổi thọ và độ ổn định lâu dài cho thiết bị, kỹ sư vận hành cần tuân thủ các nguyên tắc kỹ thuật sau:
- Đấu nối đầu vào AC: Đấu nối 3 dây pha vào các cọc L1, L2, L3. Cọc tiếp địa PE bắt buộc phải được nối vào thanh cái nối đất của tủ điện để đảm bảo tiêu chuẩn chống nhiễu EMC và an toàn chống giật.
- Khoảng cách tản nhiệt: Bộ nguồn hoạt động theo cơ chế đối lưu không khí tự nhiên, không dùng quạt gió. Cần chừa khoảng trống tối thiểu 20 mm ở hai bên hông và ít nhất 25 mm ở phía trên và dưới của thiết bị so với các linh kiện khác trên ray DIN.
- Điều chỉnh điện áp ra (V.ADJ): Sử dụng tuốc nơ vít cách điện chỉnh biến trở V.ADJ nếu tải yêu cầu bù sụt áp đường dây dài. Luôn đo lại điện áp ngõ ra bằng đồng hồ vạn năng trước khi cấp nguồn cho các thiết bị điều khiển nhạy cảm như PLC hay cảm biến.
- Bảo vệ ngắn mạch đầu vào: Lắp đặt aptomat 3 pha hoặc cầu chì chuyên dụng (khuyến nghị cầu chì tác động trễ hoặc CB loại 3P đường cong C/D) phía trước ngõ vào của bộ nguồn để bảo vệ hệ thống khi xảy ra sự cố chạm chập nội bộ.
