Đầu nối Festo QS-G1/4-10-50

Đầu nối Festo QS-G1/4-10-50

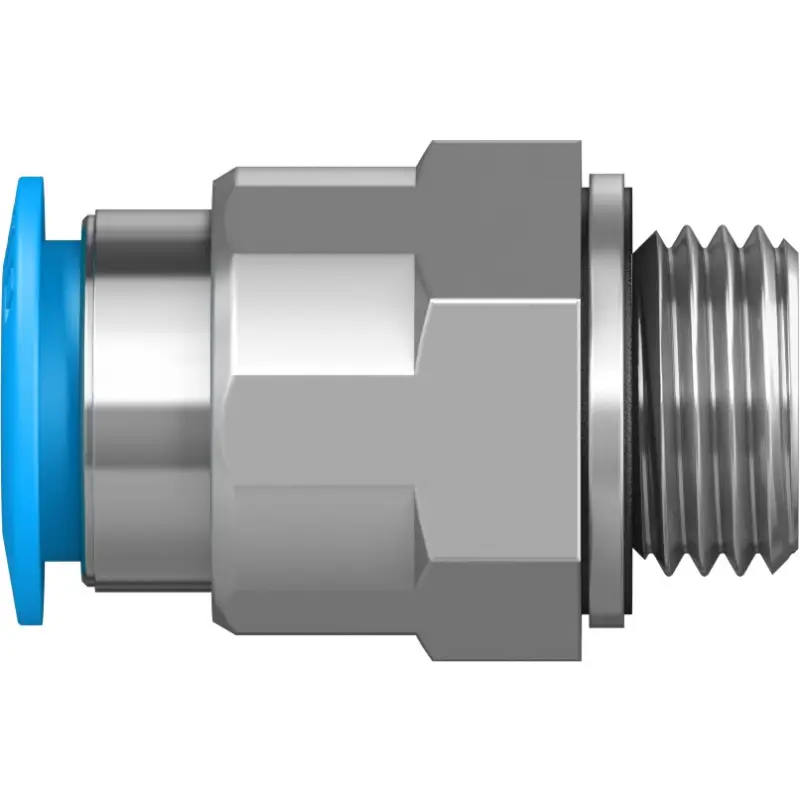

Festo QS-G1/4-10-50 là đầu nối nhanh khí nén dạng thẳng thuộc dòng QS của Festo. Sản phẩm có một đầu ren ngoài G1/4 và một đầu nối nhanh dành cho ống có đường kính ngoài 10 mm. Mã đặt hàng chính hãng của sản phẩm là 132041.

QS-G1/4-10-50 sử dụng nguyên lý kết nối Push-Pull, cho phép đưa ống trực tiếp vào đầu nối và tháo ra bằng vòng nhả. Phiên bản này có quy cách đóng gói 50 chiếc.

Thông số kỹ thuật Festo QS-G1/4-10-50

Kích thước đầu nối Festo QS-G1/4-10-50

Theo bản vẽ và bảng kích thước chính hãng Festo, QS-G1/4-10-50 sử dụng ren ngoài G1/4, kết nối với ống đường kính ngoài 10 mm và có chiều dài tổng thể khoảng 28,9 mm.

QS-G1/4-10-50 là đầu nối loại gì?

QS-G1/4-10-50 là đầu nối thẳng từ ren ngoài G1/4 sang ống 10 mm. Một phía của sản phẩm được lắp vào cổng ren của van, xi lanh, bộ chia khí hoặc thiết bị khí nén; phía còn lại sử dụng đầu nối nhanh để gắn trực tiếp ống khí.

• Phía ren: ren ngoài G1/4.
• Phía ống: ống đường kính ngoài 10 mm.
• Kiểu thân: dạng thẳng.
• Kiểu kết nối ống: Push-Pull.

Ren G1/4 của QS-G1/4-10-50

QS-G1/4-10-50 sử dụng ren ngoài G1/4. Theo tài liệu Festo, ren G thuộc nhóm ren theo ISO 228-1 và sử dụng vòng làm kín tại mặt tiếp xúc.

Điều này khác với các model như QS-1/4-10-50 sử dụng ren R1/4. Ren R là ren côn và các đầu nối QS tương ứng sử dụng lớp phủ làm kín trên phần ren, trong khi phiên bản G sử dụng cơ cấu làm kín bằng vòng đệm.

Vì vậy không nên chỉ dựa vào kích thước danh nghĩa 1/4 inch để thay thế QS-G1/4-10-50 bằng đầu nối ren R1/4. Cần kiểm tra chính xác loại ren của thiết bị trước khi lựa chọn.

Cấu tạo đầu nối Festo QS-G1/4-10-50

Thân QS-G1/4-10-50 được Festo chế tạo bằng đồng thau mạ niken. Phần vòng nhả ống được làm bằng POM, gioăng làm kín ống bằng NBR và bộ phận kẹp giữ ống sử dụng thép không gỉ hợp kim cao.

Phía ren G1/4 được thiết kế làm kín bằng vòng đệm. Phía còn lại sử dụng cơ cấu Push-Pull để giữ ống 10 mm mà không cần sử dụng đai ốc siết ống.

Nguyên lý kết nối Push-Pull

Khi lắp ống, đầu ống 10 mm được đưa trực tiếp vào đầu nối cho đến vị trí chặn. Bộ phận kẹp bên trong giữ thành ngoài của ống, đồng thời gioăng NBR tạo độ kín cho đường khí.

Festo công bố độ sâu đưa ống vào của QS-G1/4-10-50 là 20,7 mm. Sau khi lắp, nên kéo nhẹ ống để kiểm tra ống đã được cơ cấu kẹp giữ chắc chắn.

Khi cần tháo, nhấn vòng nhả màu xanh về phía thân đầu nối đồng thời kéo ống ra ngoài. Đầu ống nên được cắt vuông, sạch và loại bỏ ba via trước khi lắp để hạn chế làm hỏng gioăng bên trong.

Áp suất làm việc của QS-G1/4-10-50

Theo datasheet chính hãng Festo, QS-G1/4-10-50 có dải áp suất làm việc từ -0,95 đến 6 bar trong toàn bộ dải nhiệt độ cho phép.

Khi xét theo điều kiện nhiệt độ cụ thể, dải áp suất làm việc phụ thuộc nhiệt độ được Festo công bố từ -0,95 đến 14 bar.

Giá trị 14 bar không phải là áp suất sử dụng tối đa trong mọi điều kiện. Khả năng làm việc thực tế còn phụ thuộc vào nhiệt độ, môi chất và loại ống được sử dụng cùng đầu nối.

QS-G1/4-10-50 có sử dụng được với nước không?

Festo công bố QS-G1/4-10-50 có thể sử dụng với khí nén theo ISO 8573-1:2010 [7:-:-] và nước ở trạng thái lỏng, không đóng băng.

Đối với ứng dụng sử dụng nước, áp suất tối đa được Festo quy định là 0,6 MPa tương đương 6 bar tại nhiệt độ tối đa 50°C.

Festo đồng thời lưu ý rằng khi sử dụng ren G với nước, cần sử dụng vòng làm kín loại OL như một phụ kiện bổ sung. Đây là yêu cầu cần chú ý khi lựa chọn QS-G1/4-10-50 cho hệ thống dẫn nước.

Mô-men siết QS-G1/4-10-50

Mô-men siết danh nghĩa được Festo công bố cho model QS-G1/4-10-50 là 9 Nm, với dung sai ±20%. Đầu nối sử dụng lục giác ngoài SW17 để lắp vào thiết bị.

Khi lắp đặt không nên siết đầu nối tùy ý vượt quá thông số của nhà sản xuất vì có thể ảnh hưởng đến phần ren, vòng làm kín hoặc cổng kết nối trên thiết bị.

Đặc điểm của Festo QS-G1/4-10-50

• Đầu nối nhanh khí nén dạng thẳng.
• Ren ngoài G1/4.
• Dùng cho ống có đường kính ngoài 10 mm.
• Kích thước danh nghĩa 8,5 mm.
• Nguyên lý kết nối Push-Pull.
• Độ sâu lắp ống 20,7 mm.
• Chiều dài tổng thể khoảng 28,9 mm.
• Lục giác ngoài SW17.
• Mô-men siết danh nghĩa 9 Nm ±20%.
• Thân bằng đồng thau mạ niken.
• Vòng nhả bằng POM.
• Gioăng ống bằng NBR.
• Bộ phận kẹp ống bằng thép không gỉ hợp kim cao.
• Nhiệt độ môi trường từ -10 đến 80°C.
• Áp suất làm việc trong toàn dải nhiệt độ từ -0,95 đến 6 bar.
• Có thể sử dụng với khí nén có dầu bôi trơn.
• Có thể sử dụng với nước trong điều kiện Festo quy định.
• Tuân thủ RoHS.
• Khối lượng khoảng 21 g.
• Quy cách đóng gói 50 chiếc.

Ứng dụng của Festo QS-G1/4-10-50

QS-G1/4-10-50 phù hợp với các hệ thống khí nén sử dụng cổng ren G1/4 và đường ống có đường kính ngoài 10 mm. Một số ứng dụng thường gặp gồm:

• Kết nối ống khí 10 mm với van điện từ có cổng G1/4.
• Kết nối đường khí với xi lanh khí nén.
• Kết nối cụm van và bộ chia khí.
• Máy đóng gói tự động.
• Dây chuyền lắp ráp.
• Máy sản xuất và thiết bị tự động hóa.
• Hệ thống băng tải.
• Tủ và cụm điều khiển khí nén.
• Hệ thống phân phối khí nén trong máy công nghiệp.

QS-G1/4-10-50 dùng cho ống bao nhiêu?

Festo QS-G1/4-10-50 sử dụng cho ống có đường kính ngoài 10 mm. Đầu còn lại là ren ngoài G1/4.

• Cổng 1: ren ngoài G1/4.
• Cổng 2: ống Ø10 mm.
• Quy cách đóng gói: 50 chiếc.

Phân biệt QS-G1/4-10-50 và QS-1/4-10-50

Hai model đều dùng cho ống đường kính ngoài 10 mm nhưng khác kiểu ren. QS-G1/4-10-50 sử dụng ren G1/4 theo ISO 228-1 và làm kín bằng vòng đệm, còn QS-1/4-10-50 sử dụng ren R1/4.

Do đó, cần lựa chọn theo đúng cổng ren trên thiết bị thay vì chỉ dựa vào kích thước 1/4 inch.

QS-G1/4-10 và QS-G1/4-10-50 khác nhau như thế nào?

Hai model có cùng cấu hình kết nối chính là ren ngoài G1/4 và ống 10 mm. Điểm khác biệt trong mã đặt hàng là quy cách đóng gói: QS-G1/4-10 có gói 10 chiếc, còn QS-G1/4-10-50 có gói 50 chiếc.

Tóm tắt Festo QS-G1/4-10-50

Festo QS-G1/4-10-50, mã đặt hàng 132041, là đầu nối nhanh dạng thẳng sử dụng ren ngoài G1/4 và kết nối với ống có đường kính ngoài 10 mm. Sản phẩm có kích thước danh nghĩa 8,5 mm, độ sâu lắp ống 20,7 mm, chiều dài tổng thể khoảng 28,9 mm và khối lượng khoảng 21 g.

QS-G1/4-10-50 có thân bằng đồng thau mạ niken, vòng nhả POM, gioăng NBR và bộ phận kẹp ống bằng thép không gỉ hợp kim cao. Festo công bố dải nhiệt độ môi trường từ -10 đến 80°C, áp suất làm việc trong toàn bộ dải nhiệt độ từ -0,95 đến 6 bar, mô-men siết danh nghĩa 9 Nm và quy cách đóng gói 50 chiếc.
