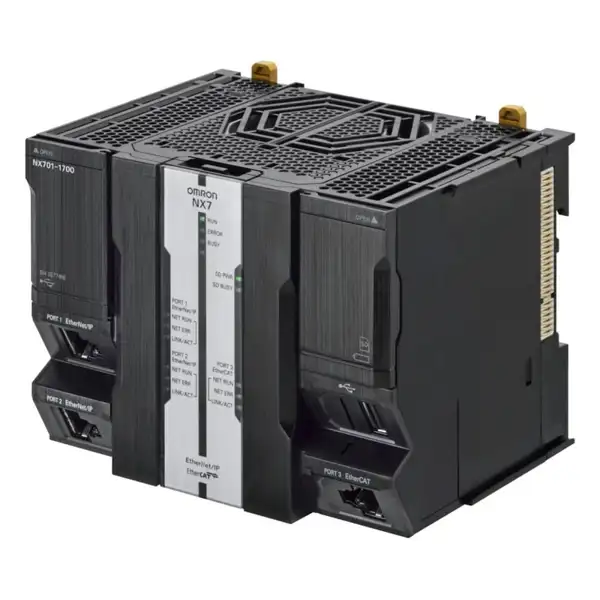

Thông số kỹ thuật PLC Omron NX701-1720
| Thông số | Giá trị chi tiết |
|---|---|
| Dòng sản phẩm | Bộ điều khiển tự động hóa máy NX7 (Machine Automation Controller) |
| Hãng sản xuất | Omron |
| Mã sản phẩm | NX701-1720 |
| Dung lượng bộ nhớ chương trình | 80 MB |
| Dung lượng bộ nhớ biến | 260 MB (256 MB biến không duy trì, 4 MB biến duy trì khi mất điện) |
| Số trục điều khiển chuyển động tối đa | 256 trục (bao gồm cả 256 trục nội suy / đồng bộ) |
| Chu kỳ nhiệm vụ chính (Primary task cycle) | 0,125 ms (125 µs) |
| Cổng mạng EtherCAT | 1 cổng EtherCAT (100BASE-TX), hỗ trợ tối đa 512 nút (slave) |
| Cổng mạng EtherNet/IP | 2 cổng riêng biệt (1000BASE-T / 100BASE-TX / 10BASE-T), hỗ trợ tốc độ 1 Gbps |
| Tính năng kết nối dữ liệu nâng cao | OPC UA Server tích hợp sẵn, kết nối trực tiếp cơ sở dữ liệu SQL (Oracle, MySQL, SQL Server, PostgreSQL, Firebird, IBM DB2) |
| Đồng bộ hóa thời gian | Chuẩn IEEE 1588 (PTP) |
| Kích thước (Cao x Rộng x Sâu) | 100 mm x 132 mm x 100 mm |
| Trọng lượng | Khoảng 880 g |
| Tiêu chuẩn tương thích | cULus, CE, KC, RCM |
Kiến trúc phần cứng đa nhân và năng lực xử lý cực hạn
NX701-1720 là bộ điều khiển đầu bảng trong hệ sinh thái Sysmac của Omron, được thiết kế dựa trên nền tảng vi xử lý đa nhân Intel Core i7 công nghiệp. Khác với các dòng PLC truyền thống chia sẻ tài nguyên cho cả logic và truyền thông, NX701-1720 phân tách nhiệm vụ cho từng nhân vi xử lý:
- Một nhân chuyên trách điều khiển chuyển động (Motion Control): Thực hiện việc nội suy vị trí, bù sai số, tính toán cam điện tử và đồng bộ hóa đa trục với chu kỳ vòng quét cực ngắn chỉ 125 µs.
- Một nhân chuyên trách xử lý tuần tự (PLC Logic) và truyền thông dữ liệu IT: Quản lý các lệnh logic, kết nối giao thức mạng EtherNet/IP, OPC UA và ghi dữ liệu thẳng vào cơ sở dữ liệu máy chủ mà không làm trễ chu kỳ điều khiển chuyển động.
Nhờ phân luồng song song, bộ điều khiển duy trì độ ổn định tuyệt đối về mặt thời gian thực (deterministic execution), loại bỏ hoàn toàn hiện tượng dao động chu kỳ (jitter) ngay cả khi hệ thống vận hành trọn vẹn 256 trục servo cùng lúc.
Khả năng tích hợp IT-OT không cần máy tính trung gian
NX701-1720 đóng vai trò là cầu nối trực tiếp giữa tầng vận hành máy móc và tầng công nghệ thông tin cấp cao (MES/ERP):
- Kết nối trực tiếp hệ quản trị cơ sở dữ liệu: Bộ điều khiển chứa sẵn tập lệnh truy vấn SQL. Người lập trình có thể dùng các Function Block để thực hiện thao tác Insert, Select, Update trực tiếp vào máy chủ cơ sở dữ liệu mà không cần cài đặt phần mềm trung gian (middleware) hay đặt máy tính công nghiệp (IPC) tại hiện trường.
- Bảo mật chuẩn công nghiệp với OPC UA: Tích hợp máy chủ OPC UA tiêu chuẩn cho phép kết nối an toàn với hệ thống SCADA hoặc phần mềm giám sát của bên thứ ba, hỗ trợ mã hóa dữ liệu và xác thực chứng chỉ số.
- Hai cổng EtherNet/IP tốc độ 1 Gbps độc lập: Cung cấp băng thông lớn để trao đổi mảng dữ liệu quy mô lớn, tách biệt rõ ràng giữa mạng điều khiển nội bộ và mạng quản lý toàn nhà máy.
Độ tin cậy mạng EtherCAT và tính năng dự phòng
Để đảm bảo hoạt động liên tục cho các dây chuyền lắp ráp bán dẫn hay đóng gói tốc độ cao, cổng EtherCAT trên NX701-1720 hỗ trợ cấu hình vòng tròn dự phòng (Cable Redundancy). Khi xảy ra đứt cáp hoặc lỗi kết nối tại một mắt xích bất kỳ:
- Hệ thống mạng sẽ tự động đảo chiều truyền dữ liệu trong thời gian phần triệu giây mà không làm gián đoạn chuyển động của 256 trục servo.
- Báo cáo chính xác vị trí bị ngắt kết nối về giao diện vận hành giúp kỹ thuật viên xử lý sự cố nhanh chóng.
So sánh cấu hình: NX701-1720 và NX701-1600
Cùng nằm trong series NX701 với kích thước, nền tảng chip xử lý và tập lệnh tương đồng, điểm khác biệt cốt lõi giữa hai model nằm ở quy mô hệ thống điều khiển:
| Tiêu chí so sánh | NX701-1720 | NX701-1600 |
|---|---|---|
| Số trục điều khiển chuyển động tối đa | 256 trục | 128 trục |
| Số trục đồng bộ / nội suy | 256 trục | 128 trục |
| Dung lượng bộ nhớ chương trình | 80 MB | 80 MB |
| Chu kỳ quét nhanh nhất | 0,125 ms | 0,125 ms |
| Định hướng ứng dụng | Dây chuyền tích hợp siêu lớn, toàn bộ xưởng sản xuất, máy in công nghiệp đa trạm | Máy móc quy mô lớn, hệ thống robot lắp ráp đa trục độc lập |
Yêu cầu phối ghép phần cứng và cấp nguồn
Bộ điều khiển NX701-1720 là dạng CPU khối độc lập, không tích hợp sẵn bộ nguồn hay I/O trên thân máy. Khi cấu hình trạm điều khiển, cần lưu ý:
- Bộ cấp nguồn (Power Supply Unit): Bắt buộc ghép nối trực tiếp với bộ nguồn chuyên dụng của dòng NX (như NX-PA9001 nguồn AC hoặc NX-PD7001 nguồn DC) đặt ở phía bên trái của khối CPU.
- Thu thập I/O: CPU NX701 không hỗ trợ cắm trực tiếp các mô-đun I/O dòng NX lên thân. Tất cả các điểm vào/ra số, analog, an toàn hay đo lường vị trí đều được kết nối từ xa thông qua các trạm coupler EtherCAT (như NX-ECC203) hoặc mô-đun phân tán GX-series trên đường truyền EtherCAT.
- Thẻ nhớ lưu trữ: Thiết bị sử dụng thẻ nhớ SD chuẩn công nghiệp của Omron (HMC-SD291 / HMC-SD491 / HMC-SD1A1) để sao lưu chương trình, lưu vết nhật ký sự cố và ghi dữ liệu vận hành.
Lĩnh vực ứng dụng thực tế
Nhờ thông số vận hành hàng đầu thế giới về tốc độ chu kỳ và số lượng trục kiểm soát, NX701-1720 thường được chỉ định trong các hệ thống đòi hỏi độ chính xác vi mô và tốc độ phản ứng tức thì:
- Sản xuất pin xe điện (EV Battery): Máy cuộn màng điện cực, máy xếp lớp tế bào pin yêu cầu kiểm soát lực căng cực kỳ nghiêm ngặt ở tốc độ dải vật liệu cao.
- Ngành công nghiệp bán dẫn và FPD: Hệ thống cánh tay robot xử lý wafer, máy kiểm tra bản mạch tự động tốc độ cao.
- Dây chuyền in ấn và bao bì tốc độ cao: Máy in offset kỹ thuật số, máy dán nhãn xoay tròn đa trạm cần khóa vị trí cam điện tử hàng chục trục ở tốc độ hàng nghìn sản phẩm mỗi phút.
- Hệ thống phân loại vật liệu logistics quy mô cực lớn: Hệ thống phân loại cross-belt sorter hàng trăm khay chạy liên tục.
