Thông số kỹ thuật bộ điều khiển Omron NX701-1620

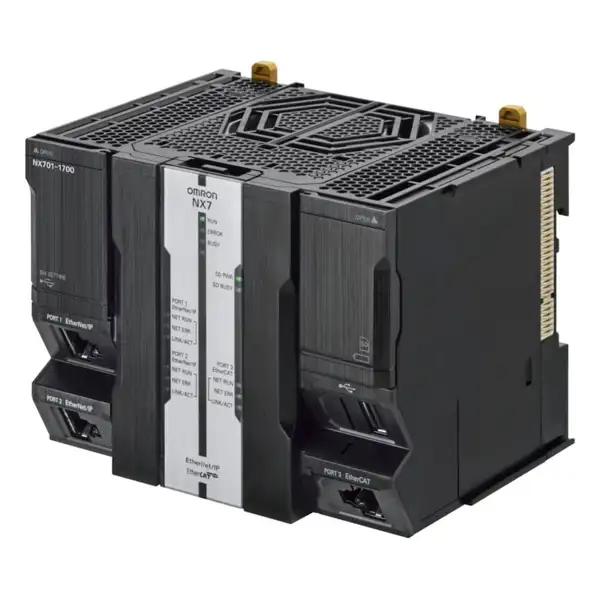

Omron NX701-1620 là dòng CPU cao cấp nhất trong nền tảng tự động hóa Sysmac, tích hợp đồng thời khả năng đồng bộ chuyển động quy mô lớn và giao tiếp dữ liệu trực tiếp lên hệ thống máy chủ cơ sở dữ liệu (RDBMS).
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | NX701-1620 |
| Hãng sản xuất | OMRON |
| Dòng sản phẩm | Sysmac NX7 Series (Database Connection CPU Unit) |
| Số trục điều khiển chuyển động (Motion Control Axes) | 128 trục (đồng bộ chuyển động thực tế) |
| Số trục vị trí đơn (Single-axis Position Control) | 128 trục (bao gồm cả trục ảo) |
| Chu kỳ điều khiển ngắn nhất (Task Cycle Time) | 0.125 ms (125 µs) |
| Dung lượng bộ nhớ chương trình | 80 MB |
| Dung lượng bộ nhớ biến (Variables) | 260 MB (256 MB Non-retained + 4 MB Retained) |
| Chức năng cơ sở dữ liệu (Direct Database Connection) | Tích hợp sẵn (Microsoft SQL Server, Oracle, MySQL, PostgreSQL, IBM DB2, Firebird) |
| Máy chủ tích hợp | OPC UA Server tiêu chuẩn IEC 62541 |
| Cổng truyền thông EtherCAT | 2 cổng (Hỗ trợ cấu hình Cable Redundancy / Ring Topology) |
| Số nút mạng EtherCAT tối đa | 512 nút (Slaves) |
| Cổng truyền thông EtherNet/IP | 2 cổng tốc độ 1 Gbps (1000BASE-T / 100BASE-TX) |
| Phần mềm cấu hình & lập trình | Sysmac Studio (phiên bản hỗ trợ NX7 Database Connection) |
| Bộ nhớ sao lưu dữ liệu | Khe cắm thẻ nhớ SD tích hợp (hỗ trợ SDHC dung lượng cao) |
| Kích thước vật lý (Rộng x Cao x Sâu) | 132 x 100 x 100 mm |
| Trọng lượng | Khoảng 880 g |
Kiến trúc xử lý đa nhân và điều khiển 128 trục chuyển động
NX701-1620 được trang bị bộ vi xử lý đa nhân công nghiệp của Intel, phân tách độc lập các luồng xử lý: một phần dành riêng cho tác vụ logic vòng quét cực ngắn và điều khiển chuyển động thời gian thực, phần còn lại phụ trách việc đóng gói dữ liệu và truyền thông IP. Nhờ kiến trúc này, bộ điều khiển duy trì chu kỳ nhiệm vụ chính xuống tới 0.125 ms mà không bị biến thiên thời gian trễ (jitter), ngay cả khi đang vận hành 128 trục servo đồng bộ liên tục.
Khả năng kiểm soát chuyển động của CPU đáp ứng các thuật toán phức tạp như nội suy tuyến tính đa trục, nội suy tròn 3D, cắt bám theo biên dạng trục cam điện tử (Electronic CAM) và bắt điểm động (Dynamic Mark Registration) ở dải tốc độ cực cao.
Kết nối trực tiếp cơ sở dữ liệu (Direct Database Connection)
Khác biệt cốt lõi của model NX701-1620 nằm ở hậu tố “20” – tính năng tích hợp sẵn client RDBMS trực tiếp vào firmware của CPU:
- Loại bỏ máy tính trung gian (Gateway/PC-less): PLC trực tiếp gửi các câu lệnh SQL (Insert, Select, Update, Delete) hoặc gọi Stored Procedures lên máy chủ cơ sở dữ liệu qua mạng Ethernet, loại bỏ chi phí cài đặt phần mềm trung gian, máy tính công nghiệp và giảm rủi ro treo hệ thống do lỗi hệ điều hành Windows.
- Truy xuất dữ liệu chất lượng cao theo thời gian thực: Từng chu kỳ sản xuất, dữ liệu đo kiểm lực ép, nhiệt độ, vị trí và mã định danh sản phẩm (Traceability) được đẩy thẳng vào cơ sở dữ liệu để phục vụ kiểm soát chất lượng và tiêu chuẩn phòng sạch/dược phẩm.
- Bộ đệm dữ liệu an toàn (Spooling Function): Trong trường hợp đường truyền mạng giữa PLC và máy chủ bị gián đoạn, dữ liệu ghi log sẽ tự động được lưu tạm thời vào thẻ nhớ SD hoặc bộ nhớ RAM chuyên dụng, sau đó tự động tái đồng bộ ngay khi mạng kết nối trở lại, ngăn chặn việc thất thoát dữ liệu sản xuất.
Hệ thống mạng truyền thông kép: Dual EtherCAT và Gigabit EtherNet/IP
Omron NX701-1620 thiết kế các giao diện mạng độc lập hoàn toàn về phần cứng nhằm tách biệt lưu lượng điều khiển cục bộ và lưu lượng thu thập thông tin nhà máy:
- Mạng trường EtherCAT kép: Cung cấp 2 cổng EtherCAT. Người vận hành có thể thiết lập vòng kết nối dự phòng (Cable Redundancy Ring). Nếu xảy ra sự cố đứt cáp ở bất kỳ điểm nào trên mạng, vòng truyền thông sẽ tự động chuyển đổi trong thời gian dưới 1 chu kỳ quét mà không làm dừng dây chuyền hay báo lỗi ngắt hệ thống servo.
- Mạng nhà máy EtherNet/IP 1 Gbps: Trang bị 2 cổng Gigabit Ethernet riêng biệt cho phép kết nối mạng MES/ERP, hệ thống SCADA và màn hình HMI. Băng thông 1 Gbps giải quyết triệt để tình trạng nghẽn cổ chai khi trao đổi các gói tin khối lớn qua giao thức CIP và OPC UA Server.
So sánh NX701-1620 với các model cùng series NX7
| Tiêu chí | NX701-1600 | NX701-1620 | NX701-1720 |
|---|---|---|---|
| Số trục điều khiển tối đa | 128 trục | 128 trục | 256 trục |
| Chu kỳ nhiệm vụ tối thiểu | 0.125 ms | 0.125 ms | 0.125 ms |
| Kết nối cơ sở dữ liệu (SQL) | Không hỗ trợ | Tích hợp sẵn | Tích hợp sẵn |
| Máy chủ OPC UA | Tùy chọn phiên bản | Tích hợp sẵn | Tích hợp sẵn |
| Bộ nhớ chương trình | 80 MB | 80 MB | 80 MB |
| Mục đích sử dụng chính | Dây chuyền chuyển động đa trục độc lập | Dây chuyền đa trục cần số hóa, truy xuất nguồn gốc (Traceability) | Tổ hợp nhà máy siêu lớn, dây chuyền pin/bán dẫn phức hợp |
Lưu ý phần cứng và điều kiện vận hành
Để đảm bảo CPU NX701-1620 hoạt động ổn định và phát huy tối đa hiệu năng, cần tuân thủ các quy tắc lắp đặt:
- Nguồn cấp điện: CPU NX701 không tích hợp khối nguồn. Bắt buộc phải gắn kèm bộ nguồn chuyên dụng tương thích dòng CJ1 (như CJ1W-PA205R dùng nguồn AC hoặc CJ1W-PD025 dùng nguồn DC) đặt ở vị trí phía bên trái CPU.
- Quản lý nhiệt độ tủ điện: Do trang bị vi xử lý hiệu năng cao, CPU có mật độ tỏa nhiệt lớn. Khoảng cách lắp đặt phía trên và phía dưới CPU trên thanh ray DIN tối thiểu là 50 mm, tuyệt đối không đặt các thiết bị sinh nhiệt lớn (như biến tần, điện trở xả) ngay bên dưới CPU.
- Chất lượng thẻ nhớ SD: Chức năng lưu đệm cơ sở dữ liệu (Spooling) yêu cầu ghi xóa tuần hoàn với tần suất liên tục. Chỉ nên sử dụng các dòng thẻ nhớ công nghiệp chính hãng Omron (dòng HMC-SD) định dạng SLC/pSLC để tránh hiện tượng hỏng block nhớ gây treo tác vụ ghi log.
- Đấu nối tiếp địa: Vỏ CPU và chân tiếp địa của bộ nguồn phải được nối đất riêng biệt (Grounding Class D, điện trở đất dưới 100 Ω), tách biệt hoàn toàn khỏi đường tiếp địa công suất của hệ thống động cơ servo để loại bỏ nhiễu cao tần trên tuyến bus EtherCAT.
