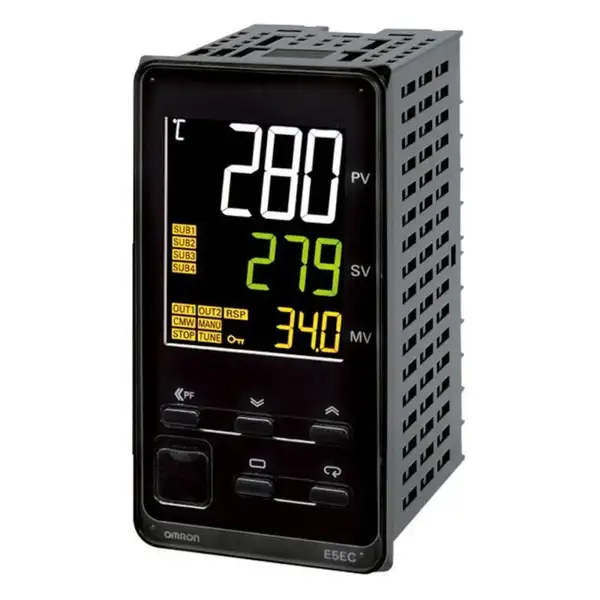

Thông số kỹ thuật E5EC-PR4A5M-000 Omron
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Mã sản phẩm | E5EC-PR4A5M-000 |
| Hãng sản xuất | Omron |
| Dòng sản phẩm | E5EC Series (E5_C Series) |
| Kích thước mặt tủ | 48 x 96 mm (Chuẩn 1/8 DIN, lắp đứng) |
| Nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Phương pháp điều khiển | Điều khiển vị trí tỷ lệ (Position-proportional control) cho van chấp hành, điều khiển ON/OFF hoặc PID |
| Đầu ra điều khiển | 2 tiếp điểm Rơ le: 1 ngõ Open (mở van) và 1 ngõ Close (đóng van) (250 VAC, 1 A) |
| Đầu vào cảm biến nhiệt độ | Cặp nhiệt điện (Thermocouple): K, J, T, E, L, U, N, R, S, B, W, PL II Nhiệt điện trở bạch kim: Pt100, JPt100 |
| Đầu vào analog tuyến tính | Dòng điện: 4–20 mA, 0–20 mA Điện áp: 1–5 V, 0–5 V, 0–10 V |
| Đầu vào phản hồi vị trí van | Biến trở chiết áp (Potentiometer): 100 Ω đến 2.5 kΩ |
| Số lượng đầu ra cảnh báo (Alarm) | 4 tiếp điểm rơ le phụ (Auxiliary outputs 1–4, SPST-NO, 250 VAC, 2 A) |
| Chu kỳ lấy mẫu | 50 ms |
| Độ phân giải hiển thị | Hiển thị 4 chữ số cho PV, SV và giá trị độ mở van (MV) |
| Kiểu kết nối | Cầu đấu domino bắt vít (Screw terminal) |
| Cấp bảo vệ mặt trước | IP66 (tiêu chuẩn chống nước và bụi khi lắp trên mặt tủ kín) |
Đặc tính kỹ thuật chuyên dụng cho điều khiển van tỷ lệ (Position-Proportional)
Ký hiệu PR trong mã E5EC-PR4A5M-000 biểu thị dòng sản phẩm chuyên dụng để vận hành các loại van chấp hành dẫn động bằng động cơ điện (Control Motor / Motorized Valve). Khác với các bộ điều khiển nhiệt độ thông thường chỉ xuất tín hiệu xung áp hoặc dòng tuyến tính, model này trang bị cặp tiếp điểm rơ le đảo chiều độc lập (Open/Close) cùng mạch thu nhận tín hiệu chiết áp phản hồi vị trí thực tế của hành trình van.
Chế độ điều khiển van linh hoạt: Có hoặc không có chiết áp phản hồi
- Chế độ Close-loop (Có phản hồi biến trở): Thiết bị đọc trực tiếp giá trị điện trở từ chiết áp gắn trên động cơ servo van (dải 100 Ω đến 2.5 kΩ), cho phép giám sát chính xác độ mở van theo phần trăm (%) và hiển thị trực tiếp trên màn hình LED.
- Chế độ Floating control (Điều khiển ước lượng thời gian): Trong trường hợp động cơ van không có sẵn chiết áp hồi tiếp hoặc cảm biến góc mở hỏng, người vận hành có thể cài đặt thông số hành trình van qua thời gian chạy hết chu kỳ (Travel Time). Bộ điều khiển sẽ tự động tính toán thời lượng phát lệnh đóng/mở để đưa góc mở van về điểm cân bằng.
Trang bị sẵn 4 đầu ra cảnh báo độc lập
Cấu hình 4A cung cấp 4 rơ le ngõ ra phụ (Auxiliary Outputs 1 đến 4). Người dùng có thể phân định đa mục đích cảnh báo mà không cần trang bị thêm module ngoại vi:
- Cảnh báo giới hạn nhiệt độ cao/thấp (Absolute / Deviation Alarm).
- Cảnh báo đứt cảm biến đo nhiệt độ (Sensor Burnout).
- Cảnh báo sự cố kẹt van hoặc đứt kết nối chiết áp hành trình van.
- Cảnh báo giới hạn góc mở van cực đại / cực tiểu.
Sự khác biệt giữa E5EC-PR4A5M-000 và các model E5EC thông dụng
Dòng E5EC có rất nhiều biến thể phục vụ các tải nhiệt khác nhau. Việc nắm rõ sự khác biệt giữa cấu hình phần cứng giúp người dùng chọn đúng mã và tránh sự cố không tương thích cơ cấu chấp hành:
- E5EC-RX4A5M-000: Đầu ra rơ le đơn (chỉ có 1 tiếp điểm output chính), dùng để kéo khởi động từ (contactor) cho thanh gia nhiệt, không có cổng đọc chiết áp và không thể điều khiển động cơ van đảo chiều 2 chiều đóng/mở.
- E5EC-QX4A5M-000: Đầu ra xung điện áp (Voltage output 12 VDC) chuyên kích rơ le bán dẫn (SSR), chu kỳ đóng ngắt siêu nhanh, không ứng dụng được cho van cơ điện.
- E5EC-CX4A5M-000: Đầu ra dòng 4–20 mA tuyến tính dùng cho van điều khiển nhận tín hiệu tương tự analog, không sử dụng rơ le Open/Close để kích trực tiếp motor 3 dây như mã PR.
Sơ đồ chức năng chân đấu nối cần lưu ý
Thiết bị sử dụng cầu đấu bắt vít chuẩn công nghiệp. Để bảo đảm hệ thống vận hành trơn tru và an toàn, cần tuân thủ cách phân bổ chân tín hiệu:
- Nguồn cấp (Chân 1, 2): Cấp điện áp xoay chiều 100–240 VAC. Cần bố trí aptomat bảo vệ riêng và lắp đặt lọc nhiễu nếu đường dây đi chung với các biến tần công suất lớn.
- Ngõ ra điều khiển van (Open / Close): Hai tiếp điểm rơ le khô độc lập. Một ngõ kích tiếp điểm quay thuận (Open valve), một ngõ kích tiếp điểm quay nghịch (Close valve). Cần đấu nối qua rơ le trung gian nếu công suất động cơ van vượt quá định mức 1 A (250 VAC).
- Đầu vào phản hồi chiết áp van (Potentiometer): Gồm 3 chân tương ứng với cực 100% (High), 0% (Low) và con trượt (Wiper). Bắt buộc sử dụng dây chống nhiễu có bọc giáp cho cụm dây này để loại bỏ sai lệch điện trở khi khoảng cách từ tủ điện tới van xa.
- Cảm biến nhiệt độ (Sensor Input): Đấu nối đúng cực tính (+/- đối với Can nhiệt K, J; chân A, B, B đối với Pt100).
- Đầu ra cảnh báo (Aux 1 – Aux 4): Đấu nối tới còi, đèn tháp hoặc đưa về PLC giám sát liên động.
Ứng dụng thực tế tiêu biểu
- Hệ thống điều khiển van khí đốt / van gió lò nung: Điều tiết góc mở van bướm dẫn gas hoặc gió để tối ưu hóa tỷ lệ hòa trộn cháy theo biểu đồ nhiệt.
- Hệ thống hơi quá nhiệt và nồi hơi công nghiệp: Điều khiển van cầu tuyến tính bằng động cơ điện để duy trì áp suất và nhiệt độ hơi cấp vào các buồng sấy, bình trao đổi nhiệt.
- Hệ thống HVAC và giải nhiệt trung tâm: Tự động điều khiển van nước lạnh/nước nóng 3 ngả phục vụ các dàn trao đổi nhiệt AHU/FCU quy mô lớn.
