Cáp quang cảm biến SICK LL3-TS07 Tầm phát hiện 3.600 mm

Thông số kỹ thuật cáp quang cảm biến SICK LL3-TS07

Khả năng phát hiện và thời gian đáp ứng

SICK LL3-TS07 là cáp quang cảm biến dạng thu – phát qua tia, phù hợp với các ứng dụng cần phát hiện vật thể nhỏ hoặc cần đưa đầu cảm biến vào vị trí hẹp. Khi kết hợp với bộ khuếch đại phù hợp, sản phẩm có thể đạt tầm phát hiện tối đa 3.600 mm.

Tầm phát hiện thực tế phụ thuộc vào bộ khuếch đại được sử dụng, thời gian đáp ứng, điều kiện lắp đặt và đặc tính của vật thể. Các giá trị trên áp dụng cho ánh sáng đỏ nhìn thấy.

Thiết kế đầu cáp và cấu tạo sợi quang

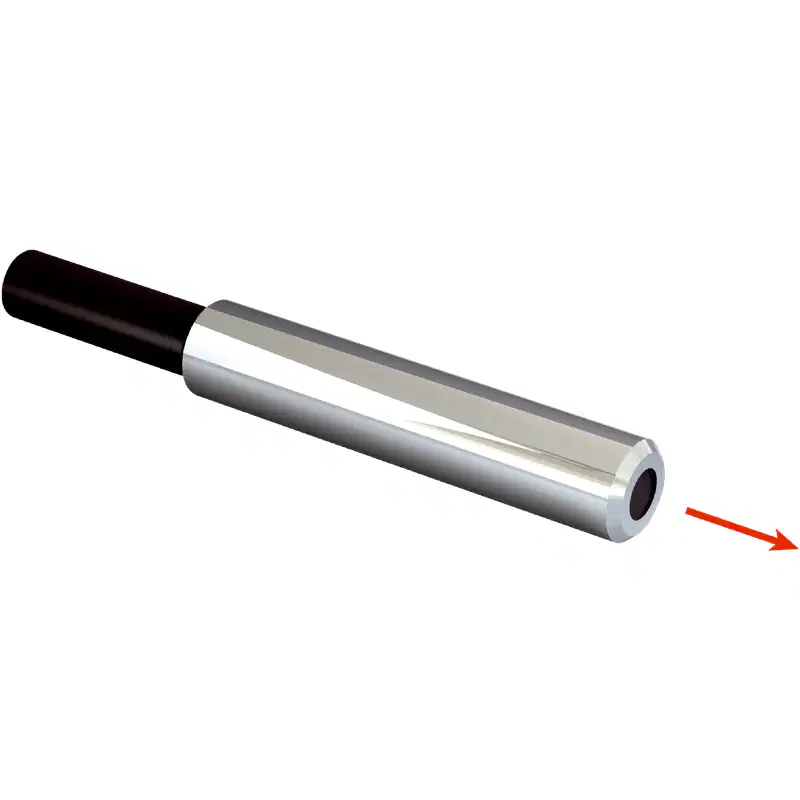

LL3-TS07 sử dụng đầu cáp có ống trơn bằng thép không gỉ, đường kính 3 mm và phát sáng theo phương dọc trục. Thiết kế này giúp đầu cáp dễ bố trí trong các vị trí hạn chế không gian, khe hẹp hoặc khu vực khó lắp đặt cảm biến quang thông thường.

• Đầu cáp bằng thép không gỉ, phù hợp với môi trường công nghiệp.
• Cáp quang PMMA có thể cắt ngắn khi cần điều chỉnh chiều dài.
• Bán kính uốn 30 mm, cần tránh bẻ gập hoặc uốn nhỏ hơn giới hạn cho phép.
• Không tích hợp thấu kính và không sử dụng bộ chuyển đổi đầu tip.
• Cáp không được thiết kế cho các ứng dụng chuyển động liên tục hoặc cánh tay robot.

Bộ khuếch đại tương thích

Cáp quang LL3-TS07 không hoạt động độc lập mà cần kết nối với bộ khuếch đại sợi quang tương thích. Các dòng bộ khuếch đại có thể sử dụng gồm:

• GLL70
• WLL80
• WLL180
• GLL170(T)
• WLL24 Ex

Trong đó, thông số tầm phát hiện 3.600 mm được xác định khi sử dụng với WLL80 ở thời gian đáp ứng 8 ms. Khi thay đổi bộ khuếch đại hoặc chế độ vận hành, khoảng cách phát hiện có thể thay đổi.

Ứng dụng phù hợp của SICK LL3-TS07

Với cấu hình thu – phát qua tia và khả năng nhận biết vật thể có đường kính tối thiểu 0,5 mm, LL3-TS07 phù hợp cho các nhiệm vụ kiểm tra và phát hiện trong dây chuyền tự động hóa như:

• Phát hiện chi tiết nhỏ trên băng tải.
• Đếm sản phẩm hoặc linh kiện đi qua vị trí kiểm tra.
• Kiểm tra sự hiện diện của chi tiết trong đồ gá.
• Phát hiện vật thể tại các khe hoặc vị trí không đủ không gian lắp cảm biến dạng tiêu chuẩn.
• Giám sát quá trình cấp phôi, đóng gói và lắp ráp.

Lưu ý lắp đặt và sử dụng

• Cần lắp đúng vị trí tương quan giữa đầu phát và đầu thu để tia sáng đi qua vùng cần giám sát.
• Không đặt đầu phát và đầu thu lệch trục quá mức, vì có thể làm giảm độ ổn định của tín hiệu.
• Không uốn cáp nhỏ hơn bán kính 30 mm và không xoắn mạnh phần cáp gần đầu kết nối.
• Có thể dùng kìm cắt cáp quang FC đi kèm để điều chỉnh chiều dài cáp khi cần.
• Không sử dụng cáp như loại cáp quang chuyên dụng cho robot hoặc cơ cấu chuyển động liên tục.
• Cần kiểm tra khả năng tương thích của bộ khuếch đại trước khi lắp đặt.
• Giữ sạch bề mặt đầu cáp và tránh để bụi bẩn, dầu hoặc hơi ẩm ảnh hưởng đến đường truyền ánh sáng.

Vì sao nên chọn cáp quang SICK LL3-TS07?

SICK LL3-TS07 là lựa chọn phù hợp cho hệ thống cảm biến cần khoảng cách phát hiện xa, khả năng phát hiện vật thể nhỏ và đầu cảm biến gọn. Chiều dài cáp 2.000 mm, khả năng cắt ngắn và phạm vi nhiệt độ hoạt động từ -40°C đến +70°C giúp sản phẩm dễ tích hợp trong nhiều máy móc và dây chuyền tự động hóa công nghiệp.
