Cáp quang cảm biến SICK LL3-TH10, –60 °C đến +200 °C

Thông số kỹ thuật cáp quang cảm biến SICK LL3-TH10

LL3-TH10 phù hợp với môi trường nhiệt độ cao

SICK LL3-TH10 là cáp sợi quang cảm biến chuyên dùng để truyền ánh sáng giữa khu vực phát hiện và bộ khuếch đại quang. Với dải nhiệt độ làm việc rộng từ –60 °C đến +200 °C, model này thích hợp khi cảm biến điện tử thông thường không thể đặt trực tiếp gần nguồn nhiệt.

Phần đầu sợi quang sử dụng vật liệu hợp kim đồng-kẽm, lớp vỏ sợi bằng PTFE và sợi truyền dẫn bằng thủy tinh. Cấu tạo này giúp LL3-TH10 đáp ứng các ứng dụng cần đưa điểm cảm biến vào khu vực nóng, trong khi bộ khuếch đại được lắp ở vị trí mát hơn.

Nguyên lý hoạt động và khả năng phát hiện

LL3-TH10 hoạt động theo nguyên lý thu-phát qua tia. Hệ thống gồm một đầu phát và một đầu thu đặt đối diện nhau. Khi vật thể đi qua và che khuất đường truyền ánh sáng, bộ khuếch đại sẽ nhận biết trạng thái thay đổi để tạo tín hiệu điều khiển.

• Khoảng cách cảm biến tối đa đạt 1.600 mm với WLL80 ở thời gian đáp ứng 8 ms.
• Có thể phát hiện vật thể rất nhỏ với đường kính tối thiểu 0,02 mm trong điều kiện phù hợp.
• Góc phân kỳ 60° giúp tạo vùng truyền nhận ánh sáng rộng.
• Hỗ trợ ánh sáng hồng ngoại và không yêu cầu ống bọc đầu chuyển adapter.

Khoảng cách cảm biến theo thời gian đáp ứng

Khoảng cách thực tế phụ thuộc vào bộ khuếch đại, thời gian đáp ứng, loại ánh sáng và điều kiện lắp đặt. Các giá trị trên được xác định với ánh sáng đỏ nhìn thấy theo cấu hình tương ứng.

Bộ khuếch đại tương thích

Cáp quang LL3-TH10 cần kết hợp với bộ khuếch đại quang phù hợp, không hoạt động độc lập như một cảm biến điện tử hoàn chỉnh. Các bộ khuếch đại tương thích gồm:

• SICK GLL70
• SICK WLL80
• SICK WLL180
• SICK GLL170(T)

Khi lựa chọn bộ khuếch đại, cần kiểm tra đồng thời khoảng cách phát hiện yêu cầu, thời gian đáp ứng, loại ánh sáng và cách lắp đặt đầu phát–đầu thu. Không nên chỉ dựa vào chiều dài cáp để xác định khoảng cách cảm biến.

Kích thước lắp đặt và vật liệu cấu tạo

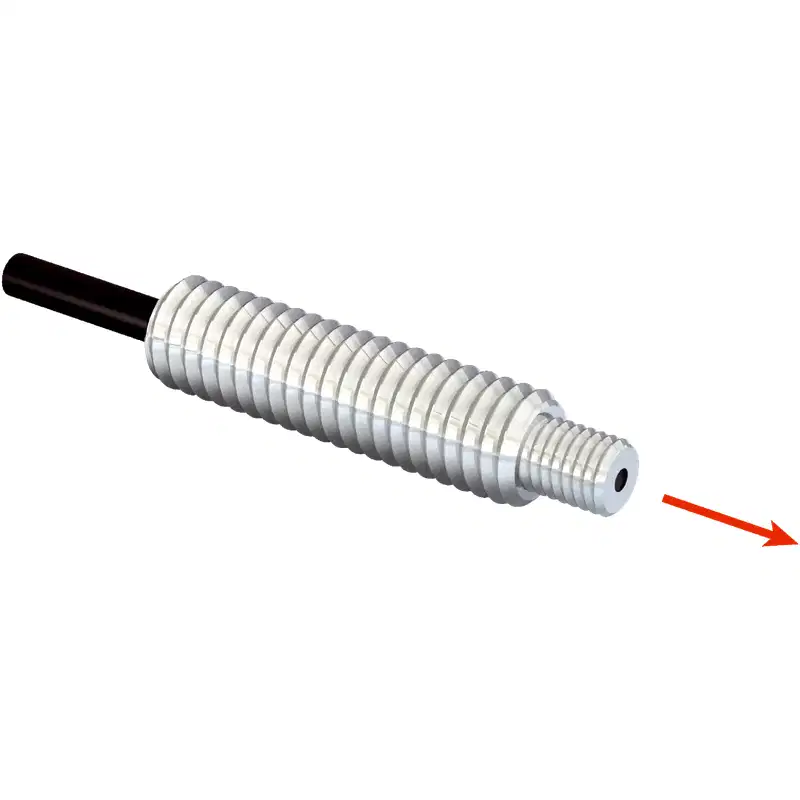

Đầu sợi quang LL3-TH10 có dạng ống ren với đường kính ren M4, hướng phát sáng dọc trục và hỗ trợ đầu chuyển tip. Chiều dài sợi 1.000 mm giúp đưa điểm cảm biến đến các vị trí sâu, hẹp hoặc nằm gần thiết bị gia nhiệt.

• Đường kính phần thuôn đầu sợi: tối thiểu 2,6 mm.
• Chiều dài phần thuôn sau 2 mm: tối thiểu 3 mm.
• Bán kính uốn: 10 mm.
• Không hỗ trợ uốn động cho ứng dụng robot.
• Vật liệu đầu sợi: hợp kim đồng-kẽm CuZn.
• Vỏ bảo vệ: PTFE.
• Sợi dẫn quang: thủy tinh.

Ứng dụng thực tế của SICK LL3-TH10

Model này phù hợp với các dây chuyền cần phát hiện vật thể trong vùng nhiệt cao hoặc không gian hạn chế, chẳng hạn:

• Phát hiện sản phẩm trên dây chuyền gia nhiệt, sấy hoặc nung.
• Đếm chi tiết nhỏ trong khu vực có nhiệt độ cao.
• Giám sát vị trí sản phẩm gần lò, khuôn nóng hoặc bộ gia nhiệt.
• Phát hiện vật thể qua khe hẹp, vị trí sâu hoặc khu vực khó lắp cảm biến điện tử.
• Kiểm tra sự có mặt hoặc gián đoạn của vật liệu trên máy tự động hóa.

Lưu ý khi lắp đặt và sử dụng

• Lắp đúng đầu phát và đầu thu đối diện nhau để bảo đảm đường truyền ánh sáng ổn định.
• Không uốn cáp nhỏ hơn bán kính 10 mm, đặc biệt tại khu vực gần đầu nối.
• Không sử dụng LL3-TH10 như cáp robot hoặc trong ứng dụng thường xuyên chuyển động.
• Giữ bề mặt đầu sợi sạch, tránh bụi, dầu và cặn nhiệt làm suy giảm tín hiệu quang.
• Cố định đầu sợi chắc chắn bằng phần ren M4, tránh rung động làm lệch trục phát–thu.
• Bảo đảm bộ khuếch đại được lắp trong điều kiện nhiệt độ phù hợp với thiết bị đó.
• Kiểm tra đúng model bộ khuếch đại trước khi đấu nối và cài đặt thời gian đáp ứng.

Phụ kiện đi kèm

Bộ sản phẩm gồm chi tiết lắp đặt, 4 đai ốc lục giác M4 và 2 vòng đệm.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
