Thông số kỹ thuật cáp cảm biến Sick YF2A14-050VB3XLEAX

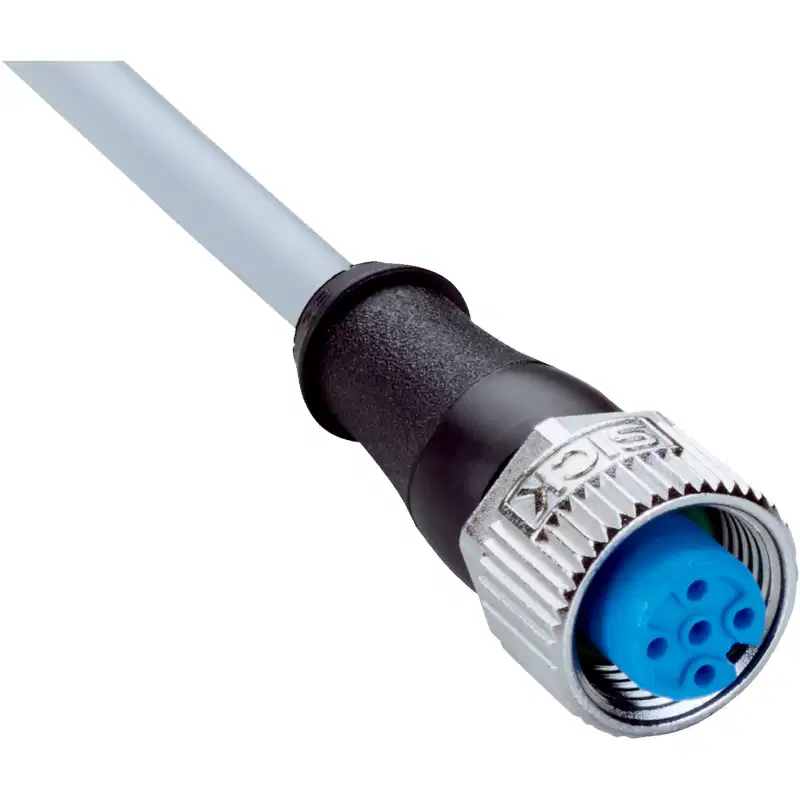

Sick YF2A14-050VB3XLEAX là cáp cảm biến – cơ cấu chấp hành dài 5 m, sử dụng đầu nối M12 cái 4 chân ở một đầu và dây rời ở đầu còn lại. Cáp phù hợp để kết nối cảm biến, thiết bị truyền tín hiệu hoặc cơ cấu chấp hành trong các hệ thống tự động hóa công nghiệp.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | YF2A14-050VB3XLEAX |
| Hãng sản xuất | Sick |
| Loại sản phẩm | Cáp cảm biến – cơ cấu chấp hành |
| Chiều dài cáp | 5 m |
| Đầu nối đầu A | Đầu nối cái M12, 4 chân, dạng thẳng, mã hóa A |
| Đầu nối đầu B | Dây rời |
| Kiểu khóa đầu nối | Ren vặn |
| Vật liệu đầu nối | TPU |
| Màu đầu nối | Đen |
| Đai ốc khóa | Đúc kẽm mạ niken |
| Vật liệu gioăng | FKM |
| Mô-men siết | 0,6 Nm |
| Kích thước cáp | Đường kính khoảng 5 mm |
| Kết cấu dây | 4 lõi, tiết diện dây dẫn 0,34 mm² |
| Vật liệu vỏ cáp | PVC |
| Màu vỏ cáp | Xám |
| Chống nhiễu | Không bọc chống nhiễu |
| Điện áp danh định của cáp | 300 V AC |
| Điện áp thử nghiệm | 2.000 V AC |
| Điện áp xung định mức | 2,5 kV |
| Dòng tải | ≤ 4 A |
| Bán kính uốn khi sử dụng linh hoạt | > 10 lần đường kính cáp |
| Bán kính uốn khi lắp đặt cố định | > 5 lần đường kính cáp |
| Cấp bảo vệ | IP65 / IP66K / IP67 |
| Nhiệt độ khi sử dụng linh hoạt | –5 °C đến +80 °C |
| Nhiệt độ khi lắp đặt cố định | –30 °C đến +80 °C |
| Nhiệt độ tại đầu nối | –25 °C đến +85 °C |
| Điện trở cách điện | 100 MΩ |
| Cấp ô nhiễm | 3 |
| Hạng mục tín hiệu | Cáp cảm biến/cơ cấu chấp hành |
Đặc điểm kết nối của YF2A14-050VB3XLEAX
Đầu M12 cái 4 chân, mã hóa A, được thiết kế để kết nối với các thiết bị cảm biến và thiết bị tự động hóa sử dụng chuẩn M12 tương thích. Dạng đầu nối thẳng giúp bố trí thuận tiện trong các tủ máy, cụm cảm biến và hộp đấu nối.
Đầu còn lại là dây rời, cho phép đấu trực tiếp vào terminal, bộ điều khiển, hộp phân phối hoặc thiết bị đầu cuối theo sơ đồ mạch của hệ thống. Do sản phẩm không tích hợp đầu nối ở phía đầu B, người lắp đặt cần chuẩn bị phương án đấu dây và bảo vệ phần dây hở phù hợp với môi trường sử dụng.
Khả năng bảo vệ và môi trường làm việc
Cáp có cấp bảo vệ IP65, IP66K và IP67 khi được lắp đặt đúng cách với thiết bị tương thích. Đầu nối sử dụng vật liệu TPU, đai ốc khóa bằng kẽm đúc mạ niken và gioăng FKM, phù hợp cho các khu vực cần hạn chế bụi, nước và thường xuyên vệ sinh công nghiệp.
- Phù hợp sử dụng trong khu vực sạch và khu vực có hóa chất theo phạm vi thiết kế của sản phẩm.
- Vỏ cáp PVC màu xám, có khả năng chống cháy theo UL 1581 VW1 và CSA FT1.
- Nhiệt độ đầu nối cho phép từ –25 °C đến +85 °C.
- Khi cáp chuyển động thường xuyên, cần duy trì bán kính uốn lớn hơn 10 lần đường kính cáp.
- Khi lắp đặt cố định, không nên uốn cáp nhỏ hơn 5 lần đường kính cáp.
Ứng dụng thực tế
Sick YF2A14-050VB3XLEAX thường được lựa chọn làm dây kết nối cho các hệ thống tự động hóa sử dụng chuẩn M12 4 chân, chẳng hạn như:
- Kết nối cảm biến quang, cảm biến tiệm cận và cảm biến vị trí.
- Kết nối thiết bị đo hoặc thiết bị phát hiện trong dây chuyền sản xuất.
- Đấu nối cảm biến với hộp phân phối, terminal hoặc bộ điều khiển.
- Kết nối các cơ cấu chấp hành có giao tiếp phù hợp với cáp M12 4 chân.
- Sử dụng trong máy đóng gói, dây chuyền lắp ráp và hệ thống điều khiển máy.
Lưu ý khi lắp đặt và lựa chọn
Trước khi sử dụng, cần kiểm tra thiết bị ghép nối có đúng chuẩn M12, 4 chân, mã hóa A hay không. Không nên chỉ căn cứ vào đường kính ren M12 vì các loại đầu nối M12 có thể khác nhau về số chân, kiểu mã hóa và chức năng tín hiệu.
- Siết đầu nối với mô-men khuyến nghị 0,6 Nm để bảo đảm tiếp xúc và độ kín.
- Không kéo căng cáp trực tiếp tại vị trí đầu nối hoặc phần dây rời.
- Bảo vệ đầu dây hở khỏi hơi ẩm, dầu, hóa chất và va đập cơ học.
- Không uốn gập cáp sát đầu nối; cần chừa đoạn chuyển tiếp đủ rộng.
- Cáp không có lớp chống nhiễu, vì vậy nên bố trí cách xa nguồn gây nhiễu điện từ mạnh khi hệ thống yêu cầu tín hiệu ổn định.
- Việc đấu dây đầu B phải thực hiện theo sơ đồ chân của thiết bị kết nối; không tự suy đoán màu dây hoặc chức năng từng lõi nếu chưa xác định từ thiết bị sử dụng.
Vì sao nên chọn đúng mã YF2A14-050VB3XLEAX?
Mã YF2A14-050VB3XLEAX xác định cấu hình gồm cáp dài 5 m, đầu M12 cái 4 chân dạng thẳng ở một đầu và dây rời ở đầu còn lại. Cấu hình này phù hợp khi khoảng cách từ cảm biến đến điểm đấu nối cần kéo dài nhưng phía tủ điện hoặc hộp phân phối yêu cầu đấu dây trực tiếp. Khi thay thế hoặc mua bổ sung, cần đối chiếu đầy đủ chiều dài, số chân, kiểu đầu nối, loại mã hóa và dạng đầu dây để tránh nhầm với các biến thể có cùng dòng sản phẩm.
