Cáp quang cảm biến Sick LL3-TH01 Tầm phát hiện 3,265 mm

Thông số kỹ thuật Cáp quang cảm biến Sick LL3-TH01

Khả năng phát hiện của LL3-TH01

SICK LL3-TH01 là cáp quang cảm biến dạng xuyên tia, được thiết kế để sử dụng cùng bộ khuếch đại quang SICK tương thích. Hệ thống gồm một đầu phát và một đầu thu; khi vật thể đi qua và làm gián đoạn tia sáng giữa hai đầu quang, bộ khuếch đại sẽ nhận biết trạng thái phát hiện.

Tầm phát hiện đạt tối đa 3.265 mm ở chế độ vận hành 8 ms với bộ khuếch đại WLL80. Giá trị thực tế phụ thuộc vào bộ khuếch đại được sử dụng, thời gian đáp ứng cài đặt và điều kiện lắp đặt. LL3-TH01 có thể phát hiện vật thể với đường kính tối thiểu khoảng 0,2 mm, phù hợp cho các bài toán kiểm tra chi tiết nhỏ trên dây chuyền tự động hóa.

Thiết kế đầu quang và cáp sợi

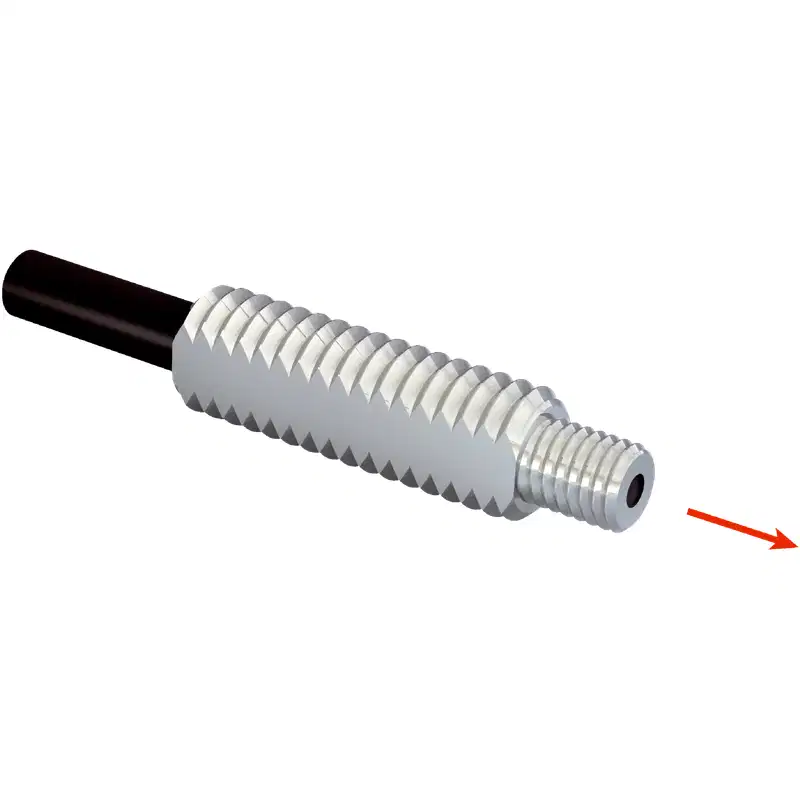

Đầu quang của LL3-TH01 có dạng ống ren với đường kính ren vỏ M4, giúp cố định trực tiếp trên gá hoặc cụm cơ khí có kích thước phù hợp. Hướng phát sáng dọc trục hỗ trợ bố trí đầu phát và đầu thu đối diện nhau trong các ứng dụng xuyên tia.

• Đường kính phần côn sợi quang: tối thiểu 2,6 mm.
• Chiều dài phần côn sợi sau đoạn 2 mm: tối thiểu 3 mm.
• Chiều dài cáp: 2.000 mm.
• Bán kính uốn: 25 mm.
• Cáp thuộc loại singlefiber, lõi sợi có đường kính 1,0 mm.
• Có thể cắt ngắn cáp quang khi cần điều chỉnh chiều dài lắp đặt.
• Có thể sử dụng đầu chuyển tip adapter tương thích.

Bộ khuếch đại tương thích

LL3-TH01 không hoạt động độc lập mà cần kết nối với bộ khuếch đại sợi quang phù hợp. Các dòng bộ khuếch đại tương thích gồm:

• GLL70
• WLL80
• WLL180
• GLL170(T)
• WLL24 Ex

Khi lựa chọn bộ khuếch đại, cần kiểm tra đồng thời yêu cầu về tầm phát hiện, thời gian đáp ứng, kiểu tín hiệu đầu ra và điều kiện môi trường. Tầm 3.265 mm được xác định với WLL80 ở thời gian đáp ứng 8 ms; không nên áp dụng giá trị này mặc định cho mọi bộ khuếch đại hoặc mọi chế độ cài đặt.

Ứng dụng phù hợp trong tự động hóa

Nhờ khả năng lắp đặt linh hoạt và hỗ trợ phát hiện vật thể nhỏ, cáp quang SICK LL3-TH01 phù hợp với các hệ thống cần đưa đầu cảm biến vào vị trí hẹp hoặc khu vực có nhiệt độ cao. Một số ứng dụng tiêu biểu gồm:

• Phát hiện sản phẩm đi qua trên băng tải.
• Kiểm tra sự có mặt hoặc thiếu hụt của chi tiết nhỏ.
• Đếm sản phẩm, linh kiện và bao bì trong dây chuyền tự động.
• Phát hiện vị trí vật thể trong máy lắp ráp, máy đóng gói và máy kiểm tra.
• Giám sát chi tiết ở khu vực gần nguồn nhiệt trong giới hạn -40°C đến +100°C.

Lưu ý khi lắp đặt và vận hành

• Lắp đầu phát và đầu thu thẳng hàng để duy trì tín hiệu quang ổn định.
• Không uốn cáp nhỏ hơn bán kính 25 mm, đặc biệt tại vị trí gần đầu quang và đầu nối.
• Giữ bề mặt đầu quang sạch, tránh bụi, dầu hoặc mạt kim loại làm suy giảm tín hiệu.
• Khi cắt ngắn cáp, cần tạo mặt cắt sạch và phẳng để hạn chế suy hao quang.
• Đảm bảo cơ cấu gá không tạo lực kéo, xoắn hoặc rung liên tục lên sợi cáp.
• Kiểm tra bộ khuếch đại sử dụng có nằm trong danh sách tương thích trước khi lắp đặt.
• Thông số tầm phát hiện cần được đánh giá lại khi thay đổi bộ khuếch đại, thời gian đáp ứng, khoảng cách lắp đặt hoặc điều kiện bề mặt vật thể.

Phụ kiện đi kèm

Bộ sản phẩm LL3-TH01 gồm phần gá lắp, 4 đai ốc lục giác M4, 4 vòng đệm và dụng cụ cắt sợi quang FC mã 5304141.
