Cáp quang cảm biến Sick LL3-TH09 2,960 mm

Thông số kỹ thuật cáp quang cảm biến Sick LL3-TH09

Khả năng phát hiện và chế độ vận hành

Sick LL3-TH09 là cáp quang cảm biến dạng thu-phát, phù hợp với các ứng dụng cần phát hiện vật thể nhỏ hoặc phải đưa đầu cảm biến vào khu vực có nhiệt độ cao. Khoảng cách phát hiện 2.960 mm là giá trị đạt được với bộ khuếch đại WLL80 ở thời gian đáp ứng 8 ms; đây không phải là chiều dài của cáp quang.

Đặc điểm thiết kế của LL3-TH09

• Đầu quang dạng ống ren M4, thuận tiện cố định tại vị trí lắp đặt có không gian hạn chế.

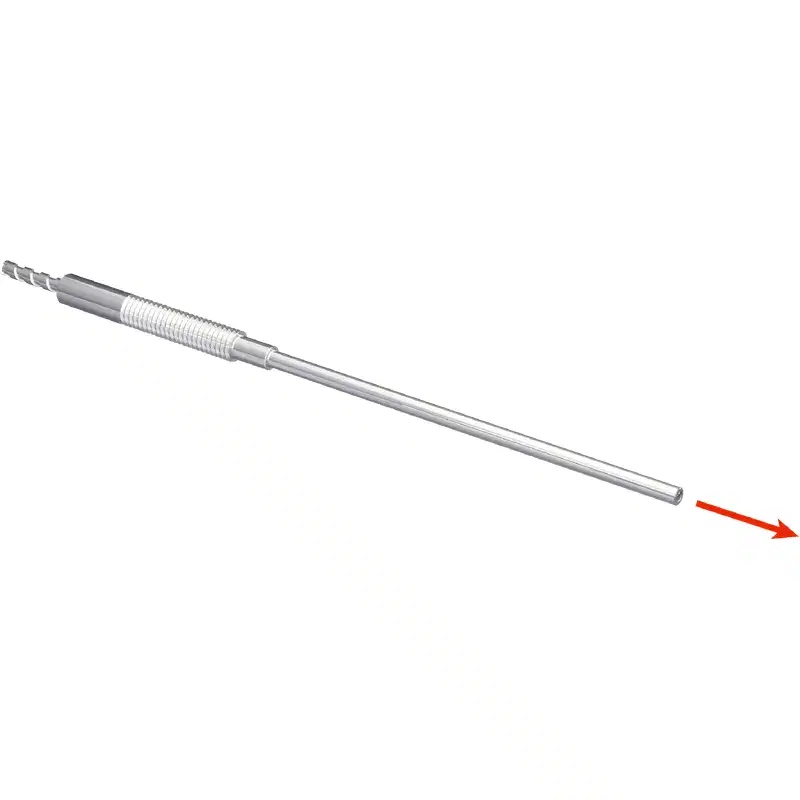

• Đầu phát sáng theo hướng trục, phù hợp khi cần bố trí đầu cáp thẳng theo hướng truyền tia.
• Cấu trúc single fiber với lõi quang có đường kính 1,2 mm.
• Đường kính phần thuôn của sợi quang tối thiểu 2,1 mm; chiều dài phần thuôn sau đoạn 2 mm tối thiểu 55 mm.
• Bán kính uốn tối thiểu của đầu ống bảo vệ là 10 mm.
• Cáp không hỗ trợ độ mềm động cho ứng dụng robot, vì vậy không nên dùng trong các vị trí uốn lặp liên tục.
• Cáp tương thích với ánh sáng hồng ngoại và không yêu cầu ống bọc đầu chuyển đổi.

Tương thích với bộ khuếch đại Sick

LL3-TH09 có thể sử dụng với các bộ khuếch đại quang Sick gồm GLL70, WLL80, WLL180 và GLL170(T). Khi lựa chọn bộ khuếch đại, cần kiểm tra đúng loại đầu vào cáp quang, chế độ phát hiện và thời gian đáp ứng cần thiết cho dây chuyền.

Nguyên lý thu-phát yêu cầu đầu phát và đầu thu được bố trí đối diện nhau. Khi vật thể đi qua và che khuất đường truyền ánh sáng, bộ khuếch đại sẽ nhận biết trạng thái thay đổi để tạo tín hiệu điều khiển. Cách bố trí này phù hợp hơn với các mục tiêu nhỏ hoặc các ứng dụng cần độ ổn định cao so với kiểu phản xạ khuếch tán.

Ứng dụng phù hợp

• Phát hiện chi tiết nhỏ trên dây chuyền lắp ráp và kiểm tra linh kiện.
• Phát hiện vật thể đi qua trong khu vực có nhiệt độ cao.
• Kiểm tra sự hiện diện hoặc vị trí của sản phẩm trong máy tự động.
• Đếm sản phẩm có kích thước nhỏ với khoảng cách lắp đặt tương đối xa.
• Lắp đặt đầu cảm biến tại vị trí hẹp, khó đưa trực tiếp thân bộ cảm biến vào.

Lưu ý lắp đặt và sử dụng

• Khoảng cách tối đa 2.960 mm phụ thuộc vào bộ khuếch đại, thời gian đáp ứng và điều kiện quang học thực tế.
• Đầu phát và đầu thu cần được căn chỉnh chính xác trên cùng trục để duy trì tín hiệu ổn định.
• Không uốn cáp nhỏ hơn bán kính 25 mm; riêng phần đầu ống bảo vệ cần tuân thủ bán kính uốn tối thiểu 10 mm.
• Không kéo, xoắn hoặc bẻ gập đầu sợi quang trong quá trình lắp đặt.
• Giữ bề mặt đầu quang sạch, tránh bụi dầu và mạt kim loại làm suy giảm tín hiệu.
• LL3-TH09 không phải loại cáp dành cho chuyển động robot liên tục, do thông số dynamic flexibility được xác định là không hỗ trợ.
• Kiểm tra điều kiện nhiệt tại vị trí đầu cáp trước khi vận hành; sản phẩm có dải nhiệt độ môi trường từ -30°C đến +350°C.

Phân biệt chiều dài cáp và khoảng cách phát hiện

Cáp Sick LL3-TH09 có chiều dài sợi quang 2.000 mm, trong khi khoảng cách phát hiện tối đa được công bố là 2.960 mm trong một điều kiện vận hành cụ thể. Hai thông số này có ý nghĩa khác nhau: chiều dài cáp quyết định phạm vi bố trí giữa đầu quang và bộ khuếch đại, còn khoảng cách phát hiện phụ thuộc vào bộ khuếch đại và chế độ vận hành.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
