Thông số kỹ thuật cáp quang cảm biến Sick LL3-TK75
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LL3-TK75 |
| Hãng sản xuất | SICK |
| Loại sản phẩm | Cáp quang cảm biến |
| Nguyên lý hoạt động | Thu-phát qua tia (Through-beam), gồm một đầu phát và một đầu thu |
| Tầm phát hiện tối đa | 1.210 mm khi sử dụng bộ khuếch đại WLL80 ở chế độ 8 ms |
| Đường kính vật thể nhỏ nhất | 0,1 mm |
| Bộ khuếch đại tương thích | GLL70, WLL80, WLL180, GLL170(T) |
| Thiết kế đầu cáp quang | Ống bọc trơn, đầu ống dài |
| Kiểu phát sáng | Phát sáng hướng trục |
| Đường kính ren vỏ đầu quang | M3 |
| Đường kính đầu côn sợi quang | ≥ 1 mm |
| Chiều dài phần côn sợi quang sau 2 mm | ≥ 15 mm |
| Chiều dài cáp quang | 2.000 mm |
| Bán kính uốn | 15 mm |
| Đường kính ngoài phần kết nối cáp quang | 1 mm |
| Cấu trúc sợi | Singlefiber, lõi Ø 0,5 mm |
| Khả năng uốn động dùng cho robot | Không |
| Vật liệu đầu cáp quang | Thép không gỉ |
| Vật liệu vỏ bọc | Polyethylene (PE) |
| Vật liệu sợi quang | Polymethyl methacrylate (PMMA) |
| Nhiệt độ môi trường làm việc | -40 °C đến +70 °C |
| Khối lượng | 21 g |
Khả năng phát hiện của LL3-TK75
SICK LL3-TK75 là cáp quang cảm biến dạng thu-phát qua tia. Hệ thống gồm một đầu phát và một đầu thu được bố trí đối diện nhau. Khi vật thể đi qua và làm gián đoạn đường truyền ánh sáng, bộ khuếch đại sẽ nhận biết trạng thái thay đổi để phát tín hiệu điều khiển.
Với vật thể có đường kính tối thiểu 0,1 mm, LL3-TK75 phù hợp cho các ứng dụng cần phát hiện chi tiết nhỏ, mép vật thể hoặc sản phẩm đi qua vị trí kiểm tra hẹp. Tầm phát hiện tối đa đạt 1.210 mm trong điều kiện sử dụng bộ khuếch đại WLL80 ở thời gian đáp ứng 8 ms.
| Chế độ hoạt động | Tầm phát hiện |
|---|---|
| 16 µs | 95 mm |
| 50 µs | 150 mm |
| 70 µs | 290 mm |
| 250 µs | 435 mm |
| 500 µs | 585 mm |
| 1 ms | 660 mm |
| 2 ms | 835 mm |
| 8 ms | 1.210 mm |
Các giá trị tầm phát hiện trên áp dụng với cảm biến sợi quang sử dụng ánh sáng đỏ nhìn thấy. Khi cần ưu tiên tốc độ đáp ứng, người dùng cần chọn chế độ hoạt động phù hợp thay vì chỉ căn cứ vào tầm phát hiện lớn nhất.
Tương thích với bộ khuếch đại cảm biến
LL3-TK75 không phải là cảm biến độc lập có ngõ ra điện riêng. Cáp quang cần kết hợp với bộ khuếch đại quang tương thích để phát, thu và xử lý tín hiệu. Các bộ khuếch đại phù hợp gồm:
- GLL70
- WLL80
- WLL180
- GLL170(T)
Trước khi lắp đặt, cần kiểm tra đúng loại bộ khuếch đại, đầu nối và phụ kiện đầu cáp. Mẫu LL3-TK75 không tích hợp thấu kính và không đi kèm khả năng dùng đầu chuyển tip adapter.
Thiết kế đầu cáp và vật liệu

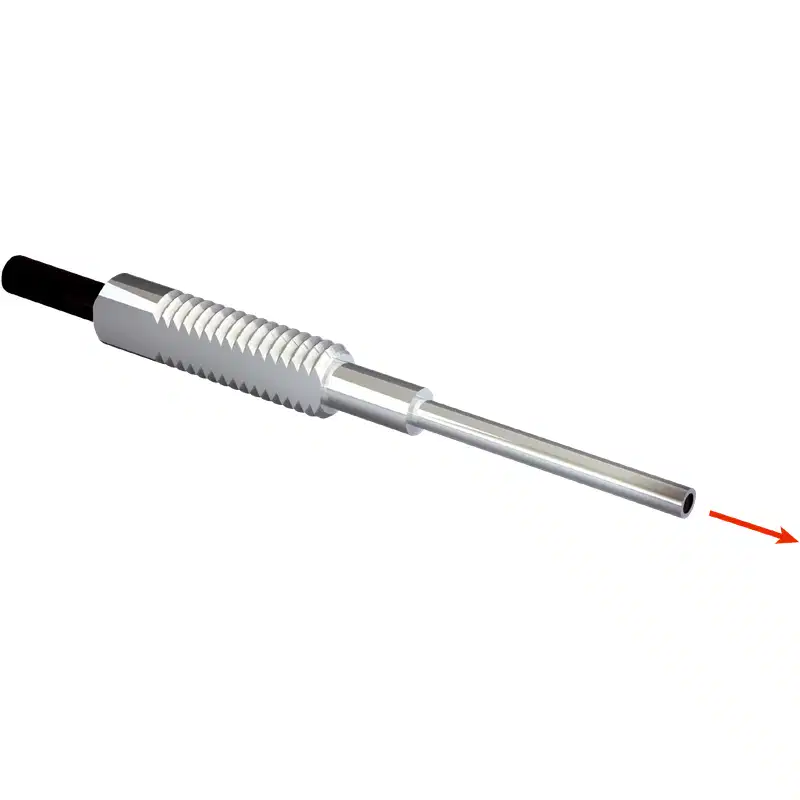

Đầu cáp quang có dạng ống bọc trơn, đầu ống dài, thân đầu bằng thép không gỉ và ren lắp M3. Kiểu phát sáng hướng trục giúp đưa ánh sáng trực tiếp theo phương của đầu sợi, thuận tiện khi lắp hai đầu phát – thu đối diện trên các gá nhỏ hoặc vị trí có không gian hạn chế.
Phần sợi sử dụng cấu trúc singlefiber với lõi đường kính 0,5 mm. Vỏ bọc bằng PE và sợi quang PMMA giúp sản phẩm phù hợp với các ứng dụng cảm biến công nghiệp tiêu chuẩn trong khoảng nhiệt độ từ -40 °C đến +70 °C.
Ứng dụng phù hợp
- Phát hiện chi tiết nhỏ trên dây chuyền tự động hóa.
- Đếm sản phẩm hoặc kiểm tra sự hiện diện của linh kiện.
- Phát hiện mép, khe hở hoặc vật thể đi qua giữa đầu phát và đầu thu.
- Kiểm tra vị trí sản phẩm trong máy đóng gói, lắp ráp và phân loại.
- Lắp đặt cảm biến tại các vị trí hẹp mà cảm biến quang thông thường khó tiếp cận.
Lưu ý khi lắp đặt và vận hành
- Đặt đầu phát và đầu thu thẳng hàng để duy trì tín hiệu ổn định.
- Không uốn cáp nhỏ hơn bán kính tối thiểu 15 mm.
- Không sử dụng LL3-TK75 cho các cơ cấu chuyển động liên tục hoặc ứng dụng robot, vì sản phẩm không có khả năng uốn động dành cho robot.
- Sử dụng đúng ống đầu cáp và phụ kiện cần thiết; mẫu này yêu cầu adapter end sleeves khi lắp đặt.
- Giữ bề mặt đầu sợi sạch, tránh bụi, dầu hoặc vật liệu bám làm suy giảm cường độ ánh sáng.
- Khi cần tốc độ phản hồi cao, chọn chế độ hoạt động ngắn; khi cần tầm phát hiện xa hơn, có thể sử dụng chế độ 8 ms trong giới hạn ứng dụng.
LL3-TK75 phù hợp với nhu cầu nào?
SICK LL3-TK75 là lựa chọn phù hợp khi hệ thống cần một cáp quang thu-phát nhỏ gọn, phát hiện được vật thể đường kính từ 0,1 mm và kết nối với các bộ khuếch đại quang SICK tương thích. Sản phẩm đặc biệt hữu ích cho các vị trí lắp đặt chật hẹp, yêu cầu đầu cảm biến nhỏ, khoảng cách phát hiện dài và khả năng làm việc trong dải nhiệt độ rộng.
