Cáp cảm biến Sick YF2A14-100UB3M2A14 10 m

Thông số kỹ thuật

Cáp SICK YF2A14-100UB3M2A14 dùng để làm gì?

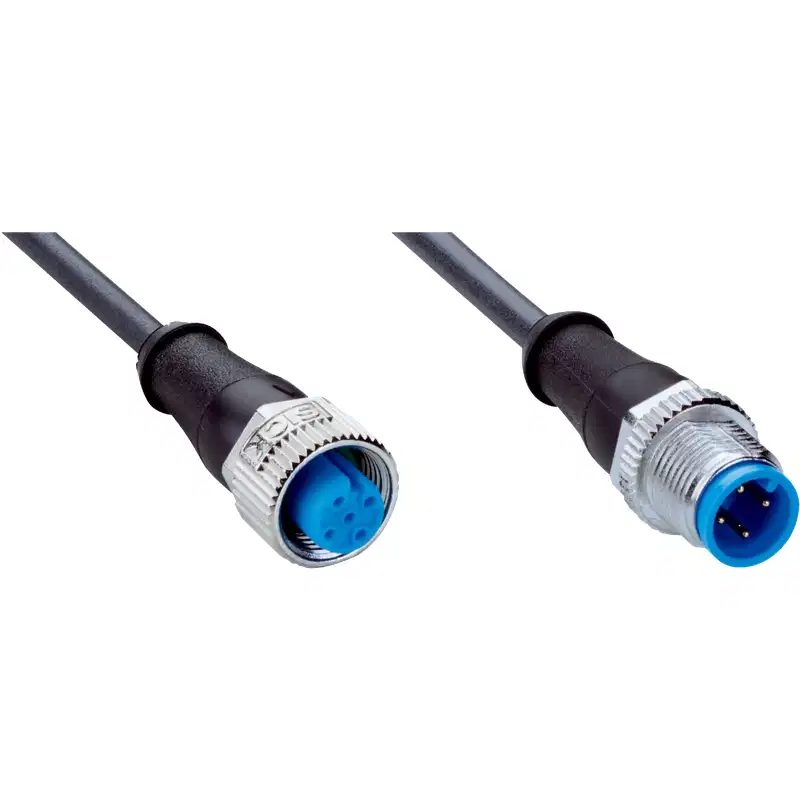

SICK YF2A14-100UB3M2A14 là cáp cảm biến – cơ cấu chấp hành dài 10 m, được thiết kế để kết nối các thiết bị công nghiệp sử dụng giao diện M12 4 chân mã hóa A. Một đầu cáp là đầu M12 cái và đầu còn lại là đầu M12 đực, phù hợp cho việc nối cảm biến, bộ chuyển mạch, thiết bị đo hoặc cơ cấu chấp hành với hệ thống điều khiển.

Cấu hình đầu nối đực – cái giúp cáp có thể lắp trực tiếp giữa thiết bị và cáp mở rộng, hộp phân phối hoặc điểm kết nối M12 tương thích mà không cần gia công đầu cáp tại hiện trường.

Thiết kế đầu nối và khả năng kết nối

• Hai đầu nối M12 dạng thẳng, 4 chân, mã hóa A.
• Đầu A là connector cái, đầu B là connector đực.
• Kết nối bằng ren vít, hạn chế lỏng đầu nối do rung động trong quá trình vận hành.
• Đai ốc khóa bằng kẽm đúc mạ niken có khả năng chống ăn mòn tốt trong môi trường công nghiệp.
• Gioăng FKM hỗ trợ duy trì độ kín tại vị trí ghép nối.
• Cấp bảo vệ IP65/IP66K/IP67 khi lắp đúng với thiết bị và đầu nối tương thích.

Khả năng truyền tín hiệu

Cáp sử dụng 4 lõi dẫn điện, tiết diện 0,34 mm² và không có lớp chống nhiễu. Sản phẩm phù hợp với các mạch cảm biến và cơ cấu chấp hành công nghiệp sử dụng tín hiệu thông thường trong giới hạn dòng tải 4 A và điện áp danh định 300 V AC.

Do là loại cáp không che chắn, YF2A14-100UB3M2A14 nên được bố trí tránh xa nguồn gây nhiễu điện từ mạnh, dây động lực công suất lớn hoặc biến tần khi ứng dụng yêu cầu độ ổn định tín hiệu cao.

Độ bền khi lắp đặt chuyển động

Vỏ cáp PUR không halogen được thiết kế cho môi trường công nghiệp, nơi cáp có thể tiếp xúc với dầu và chất bôi trơn. Cáp hỗ trợ các ứng dụng có chuyển động lặp lại như xích dẫn cáp và robot, với thông số chuyển động tối đa gồm tốc độ 3 m/s, hành trình 10 m và gia tốc không quá 10 m/s².

• Đáp ứng 10.000.000 chu kỳ uốn.
• Đáp ứng 2.000.000 chu kỳ xoắn.
• Hỗ trợ mức xoắn 180° trên mỗi mét.
• Phù hợp với xích dẫn cáp, robot và khu vực có dầu, chất bôi trơn.
• Không uốn cáp nhỏ hơn bán kính tối thiểu quy định để tránh giảm tuổi thọ lõi dẫn và vỏ cáp.

Ứng dụng thực tế

• Kết nối cảm biến quang điện, cảm biến tiệm cận và cảm biến công nghiệp dùng đầu M12.
• Kết nối cơ cấu chấp hành trong hệ thống tự động hóa.
• Đi dây giữa cảm biến và hộp phân phối M12.
• Sử dụng trong tủ máy, dây chuyền sản xuất và thiết bị cơ khí tự động.
• Lắp đặt trong xích dẫn cáp của máy CNC, robot hoặc hệ thống cơ cấu chuyển động.
• Kết nối các thiết bị cần khoảng cách truyền dẫn 10 m.

Lưu ý khi lựa chọn và lắp đặt

Trước khi thay thế hoặc mua mới, cần kiểm tra thiết bị sử dụng đầu M12 cái hay M12 đực để bảo đảm đúng hướng kết nối. Mã YF2A14-100UB3M2A14 có cấu hình một đầu M12 cái và một đầu M12 đực, không phải loại hai đầu đực hoặc hai đầu cái.

Cần xác nhận thiết bị sử dụng chuẩn M12 4 chân mã hóa A. Không nên ghép với đầu nối có số chân, kiểu mã hóa hoặc sơ đồ chân khác nếu chưa kiểm tra khả năng tương thích.

• Siết đầu nối với mô-men khoảng 0,6 Nm.
• Không kéo cáp bằng thân dây hoặc để lực kéo tác động trực tiếp lên đầu nối.
• Tuân thủ bán kính uốn lớn hơn 10 lần đường kính cáp khi lắp trong xích dẫn cáp hoặc sử dụng linh hoạt.
• Với đường kính cáp 4,5 mm, không bố trí cáp chuyển hướng gấp hoặc bị kẹp sát tại vị trí đầu nối.
• Đảm bảo bề mặt ghép nối sạch, gioăng không bị hư hỏng và đầu nối được khóa hoàn toàn để duy trì cấp bảo vệ.
• Không sử dụng cáp không chống nhiễu này song song sát với dây nguồn công suất lớn trong các hệ thống nhạy nhiễu.

Vì sao nên chọn đúng mã YF2A14-100UB3M2A14?

Điểm quan trọng của mã này là sự kết hợp giữa chiều dài 10 m, đầu nối M12 4 chân mã hóa A dạng cái – đực, cáp PUR 4 lõi và khả năng làm việc trong các ứng dụng chuyển động. Việc chọn đúng mã giúp giảm nhu cầu đấu nối trung gian, hạn chế sai đầu connector và đáp ứng tốt hơn yêu cầu lắp đặt trong môi trường công nghiệp.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
