Thông số kỹ thuật cáp cảm biến SICK YF2A15-100VB5XLEAX
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | YF2A15-100VB5XLEAX |
| Hãng sản xuất | SICK |
| Loại sản phẩm | Cáp cảm biến – cơ cấu chấp hành |
| Chiều dài cáp | 10 m |
| Đầu nối đầu A | Đầu nối cái M12, 5 chân, dạng thẳng, mã hóa A |
| Đầu nối đầu B | Dây dẫn để hở (flying leads) |
| Kiểu khóa đầu nối | Kết nối bằng vít |
| Vật liệu đầu nối | TPU |
| Màu đầu nối | Đen |
| Vật liệu đai ốc khóa | Hợp kim kẽm đúc, mạ niken |
| Vật liệu gioăng | FKM |
| Mô-men siết | 0,6 Nm |
| Cấu tạo cáp | 5 lõi, vỏ PVC |
| Màu vỏ cáp | Xám |
| Đường kính cáp | 5,2 mm |
| Tiết diện dây dẫn | 0,34 mm² |
| Chống nhiễu | Không chống nhiễu |
| Điện áp danh định của cáp | 300 V AC |
| Điện áp thử của cáp | 2.000 V AC |
| Điện áp xung định mức | 1,5 kV |
| Dòng điện tải | 4 A |
| Bán kính uốn khi sử dụng linh hoạt | Lớn hơn 10 lần đường kính cáp |
| Bán kính uốn khi lắp đặt cố định | Lớn hơn 5 lần đường kính cáp |
| Nhiệt độ làm việc của cáp khi sử dụng linh hoạt | -5 °C đến +80 °C |
| Nhiệt độ làm việc của cáp khi lắp đặt cố định | -30 °C đến +80 °C |
| Nhiệt độ làm việc tại đầu nối | -25 °C đến +85 °C |
| Cấp bảo vệ | IP65, IP66K, IP67 |
| Kiểu tín hiệu | Tín hiệu cảm biến/cơ cấu chấp hành |
| Môi trường sử dụng | Khu vực sạch và khu vực có hóa chất |
| Điện trở cách điện | 100 MΩ |
| Cấp ô nhiễm | 3 |
| Cấp quá điện áp | III |
| Tiêu chuẩn chống cháy vỏ cáp | UL 1581 VW-1 / CSA FT1 |
| Chứng nhận và phù hợp | cULus, CE, UKCA, China RoHS |
Cáp SICK YF2A15-100VB5XLEAX dùng để làm gì?
SICK YF2A15-100VB5XLEAX là cáp cảm biến công nghiệp dài 10 m, sử dụng đầu nối cái M12 5 chân ở một đầu và các dây dẫn để hở ở đầu còn lại. Cấu hình này phù hợp để kết nối cảm biến SICK hoặc thiết bị cảm biến tương thích với tủ điều khiển, bộ vào/ra, PLC, bộ phân phối tín hiệu và các thiết bị tự động hóa khác.
Đầu M12 được lắp sẵn giúp rút ngắn thời gian đấu nối tại cảm biến. Đầu dây hở cho phép người dùng linh hoạt đấu trực tiếp vào cầu đấu, giắc trung gian hoặc mạch điều khiển theo sơ đồ chân của hệ thống.
Đặc điểm kết nối và cấu tạo

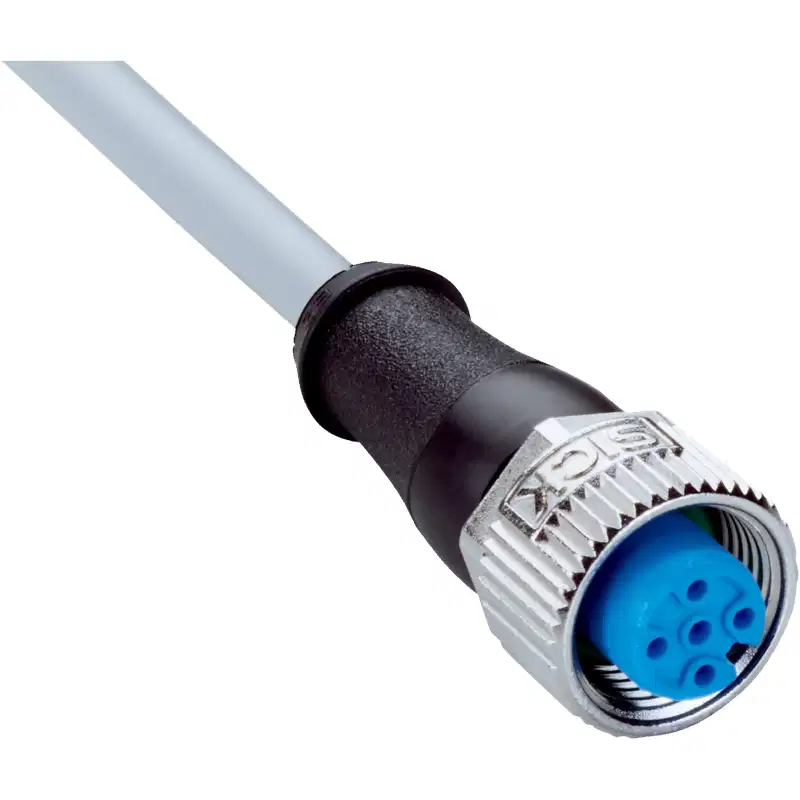

- Đầu nối cái M12 dạng thẳng, 5 chân, mã hóa A, phù hợp với các kết nối tín hiệu cảm biến và cơ cấu chấp hành thông dụng.
- Đai ốc khóa bằng hợp kim kẽm mạ niken giúp cố định chắc đầu nối khi lắp đặt.
- Vỏ đầu nối bằng TPU màu đen, gioăng FKM hỗ trợ khả năng làm kín trong môi trường công nghiệp.
- Cáp gồm 5 lõi, tiết diện mỗi dây 0,34 mm², đường kính ngoài 5,2 mm.
- Đầu còn lại là dây dẫn để hở, thuận tiện cho việc cắt, đánh dấu và đấu vào thiết bị điều khiển.
- Cáp không có lớp chống nhiễu, nên cần bố trí phù hợp khi đi dây gần nguồn công suất hoặc cáp động lực.
Khả năng bảo vệ và điều kiện sử dụng
Với cấp bảo vệ IP65, IP66K và IP67, đầu nối có khả năng chống bụi và chống nước theo điều kiện lắp đặt phù hợp. Sản phẩm thích hợp cho máy móc tự động hóa, dây chuyền sản xuất, thiết bị kiểm tra, hệ thống băng tải và các khu vực có nguy cơ tiếp xúc với hơi ẩm hoặc hóa chất.
Vỏ cáp PVC có khả năng chống cháy theo UL 1581 VW-1 và CSA FT1. Khi cáp được lắp đặt cố định, nhiệt độ làm việc cho phép nằm trong khoảng -30 °C đến +80 °C. Trong trường hợp cáp phải chuyển động hoặc uốn lặp, phạm vi nhiệt độ là -5 °C đến +80 °C.
Lưu ý khi lắp đặt cáp M12 5 chân
- Kiểm tra đúng loại đầu đối tiếp M12 trước khi lắp; YF2A15-100VB5XLEAX sử dụng đầu cái M12 5 chân mã hóa A.
- Siết đai ốc khóa với mô-men khoảng 0,6 Nm để đảm bảo tiếp xúc và độ kín mà không làm hỏng ren hoặc đầu nối.
- Không uốn cáp nhỏ hơn bán kính cho phép: lớn hơn 10 lần đường kính cáp khi sử dụng linh hoạt và lớn hơn 5 lần khi lắp đặt cố định.
- Không kéo cáp bằng đầu nối hoặc dây dẫn để hở; cần cố định cáp bằng kẹp hoặc máng cáp phù hợp.
- Do cáp không chống nhiễu, nên tách tuyến cáp tín hiệu khỏi cáp động cơ, biến tần và nguồn công suất cao.
- Cần xác định đúng sơ đồ chân của cảm biến và thiết bị điều khiển trước khi đấu các dây dẫn ở đầu B.
YF2A15-100VB5XLEAX phù hợp với hệ thống nào?
Mã cáp này phù hợp khi hệ thống cần một tuyến kết nối M12 5 chân dài 10 m giữa cảm biến và tủ điều khiển hoặc thiết bị phân phối. Đầu dây hở đặc biệt hữu ích trong các hệ thống không sử dụng giắc kết nối cố định ở phía tủ, hoặc khi cần đấu trực tiếp vào cầu đấu và mô-đun I/O.
Trước khi thay thế hoặc mua bổ sung, cần đối chiếu số chân, giới tính đầu nối, kiểu mã hóa, chiều dài cáp, yêu cầu chống nhiễu và điều kiện nhiệt độ của hệ thống. YF2A15-100VB5XLEAX không phải là phiên bản có đầu nối ở cả hai đầu và cũng không phải loại cáp có chống nhiễu.
