Cáp cảm biến Sick YF8U13-020VA1XLEAX M8 3-pin

Thông số kỹ thuật cáp cảm biến Sick YF8U13-020VA1XLEAX

Đặc điểm kết nối của Sick YF8U13-020VA1XLEAX

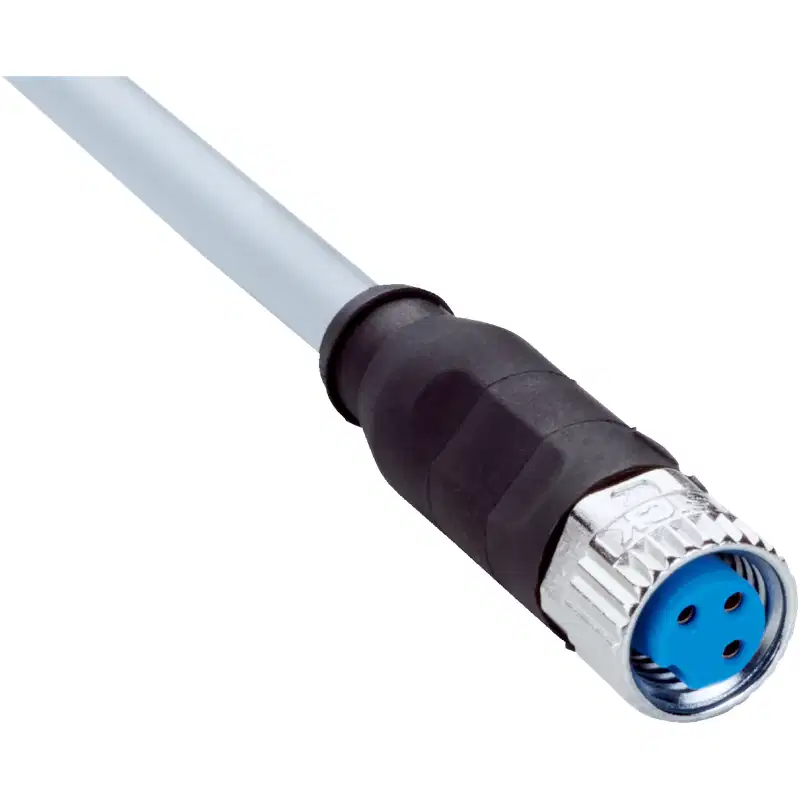

Sick YF8U13-020VA1XLEAX là cáp cảm biến dài 2 m, sử dụng đầu nối cái M8 3 chân dạng thẳng ở một đầu và đầu dây tự do ở đầu còn lại. Cấu hình này phù hợp để kết nối trực tiếp cảm biến hoặc thiết bị chấp hành có giao diện M8 với thiết bị điều khiển, hộp đấu dây hoặc mạch điện trong tủ máy.

Đầu nối M8 được mã hóa A và sử dụng cơ cấu khóa ren vít, giúp cố định chắc chắn với thiết bị tương thích. Đầu dây tự do cho phép kỹ thuật viên linh hoạt đấu vào terminal, đầu nối trung gian hoặc hệ thống điều khiển theo sơ đồ điện của máy.

Cấu hình 3 chân M8 phù hợp cho thiết bị cảm biến

Với 3 lõi dẫn điện, cáp được thiết kế cho các kết nối cảm biến và cơ cấu chấp hành có số lượng tín hiệu tương ứng. Khi lắp đặt, cần kiểm tra sơ đồ chân của thiết bị sử dụng cùng cáp trước khi đấu nối; không nên tự suy đoán chức năng từng lõi nếu chưa có sơ đồ của cảm biến hoặc bộ điều khiển.

Vật liệu và khả năng bảo vệ trong môi trường công nghiệp

Vỏ cáp PVC có đường kính 4,5 mm, tiết diện dây dẫn 0,25 mm² và không có lớp chống nhiễu. Đặc tính này phù hợp với các đường tín hiệu cảm biến thông thường trong môi trường có mức nhiễu điện từ được kiểm soát.

Đầu nối được chế tạo từ TPU, kết hợp đai ốc khóa bằng hợp kim kẽm mạ niken và gioăng FKM. Cấu hình này hỗ trợ khả năng bảo vệ IP65, IP66K và IP67 khi đầu nối được lắp đúng cách, siết đủ lực và kết nối với thiết bị có cấp bảo vệ tương thích.

• IP65: bảo vệ chống bụi và tia nước.
• IP66K: phù hợp với điều kiện phun tia nước áp lực cao theo cấp bảo vệ tương ứng.
• IP67: bảo vệ khi tạm thời ngâm trong nước theo điều kiện quy định của cấp IP.

Cáp có thể sử dụng trong khu vực không nhiễm bẩn và các khu vực có hóa chất theo phạm vi ứng dụng của sản phẩm. Tuy nhiên, cấp bảo vệ thực tế của toàn bộ hệ thống còn phụ thuộc vào thiết bị ghép nối, tình trạng gioăng và cách lắp đặt.

Hướng dẫn lắp đặt và sử dụng

• Đảm bảo thiết bị ghép nối sử dụng đầu M8 cái 3 chân, mã hóa A và tương thích về sơ đồ chân.
• Đưa đầu nối vào đúng vị trí, sau đó siết đai ốc bằng lực khoảng 0,4 Nm.
• Không xoắn thân cáp để siết đầu nối nhằm tránh làm hỏng dây dẫn và gioăng kín.
• Khi đi cáp chuyển động, duy trì bán kính uốn lớn hơn 10 lần đường kính cáp, tương đương lớn hơn 45 mm.
• Khi lắp cố định, duy trì bán kính uốn lớn hơn 5 lần đường kính cáp, tương đương lớn hơn 22,5 mm.
• Bảo vệ đầu dây tự do khỏi lực kéo, va đập, cạnh sắc và hơi ẩm nếu vị trí đấu nối không có cấp bảo vệ tương đương.
• Ngắt nguồn trước khi đấu nối hoặc tháo cáp khỏi cảm biến và thiết bị điều khiển.

Ứng dụng phù hợp

Cáp Sick YF8U13-020VA1XLEAX thích hợp cho các hệ thống tự động hóa sử dụng cảm biến hoặc cơ cấu chấp hành đầu nối M8 3 chân. Đầu dây tự do giúp sản phẩm dễ tích hợp vào tủ điều khiển, hộp đấu nối và các cụm thiết bị cần đi dây theo chiều dài 2 m.

Sản phẩm có thể được lựa chọn cho các ứng dụng kết nối tín hiệu trong máy móc công nghiệp, dây chuyền sản xuất và khu vực cần đầu nối nhỏ gọn, khóa ren chắc chắn cùng khả năng bảo vệ IP cao.

Lưu ý khi chọn đúng mã cáp

YF8U13-020VA1XLEAX là biến thể sử dụng đầu cái M8 3 chân ở một đầu, đầu dây tự do ở đầu còn lại và cáp PVC dài 2 m. Khi thay thế hoặc đặt mua, cần đối chiếu đồng thời kiểu đầu nối, số chân, mã hóa, chiều dài cáp, dạng đầu còn lại và vật liệu vỏ cáp. Các model M8 có hình dạng gần giống nhưng khác số chân, giới tính đầu nối hoặc kiểu kết thúc dây sẽ không được xem là tương đương trực tiếp.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
