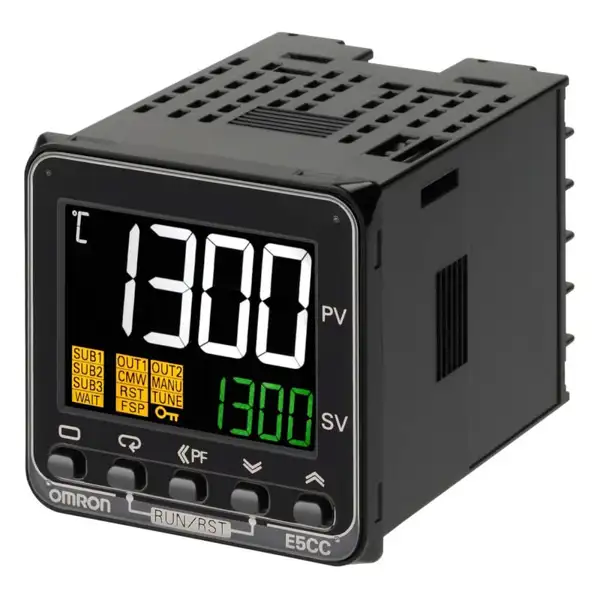

Bộ điều khiển nhiệt độ Omron E5CC-QX3D5M-007 24 VAC/VDC

Thông số kỹ thuật E5CC-QX3D5M-007

Ý nghĩa cấu hình mã E5CC-QX3D5M-007

Ký hiệu từng phân đoạn trong mã thiết bị thể hiện đầy đủ cấu trúc phần cứng và tính năng tích hợp:

• E5CC: Kích thước tiêu chuẩn mặt tủ 48 x 48 mm, chiều sâu thân vỏ ngắn (60 mm).
• Q: Ngõ ra điều khiển chính dạng xung điện áp chuyên dụng để kích relay bán dẫn (SSR).
• X: Không trang bị ngõ ra điều khiển thứ hai (thiết bị hoạt động ở chế độ điều khiển gia nhiệt hoặc làm mát đơn lẻ, không hỗ trợ Heating/Cooling đồng thời trên ngõ ra thứ 2).
• 3: Tích hợp sẵn 3 ngõ ra cảnh báo dạng tiếp điểm rơ le độc lập, đáp ứng đa dạng yêu cầu báo lỗi quá nhiệt, đứt dây cảm biến hoặc cảnh báo giới hạn theo vùng.
• D: Sử dụng nguồn điện áp thấp 24 VAC/VDC, thích hợp cho các tủ điều khiển yêu cầu độ an toàn điện cao hoặc lắp đặt trên hệ thống máy móc di động, máy công cụ dùng nguồn DC.
• 5: Kiểu khối đấu dây dạng bắt vít truyền thống, có nắp che cách điện phía sau.
• -007: Khối chức năng nâng cao gồm 1 ngõ vào cài đặt giá trị từ xa (Remote SP) và 2 ngõ vào nhận tín hiệu tiếp điểm (Event Inputs).

Ứng dụng của ngõ vào Remote SP và Event Input

Model E5CC-QX3D5M-007 khác biệt so với các mã tiêu chuẩn nhờ sự hiện diện của khối chức năng -007, giải quyết các bài toán công nghệ sau:

Điều khiển đồng bộ thông qua Remote SP (Remote Setpoint)

Ngõ vào Remote SP cho phép bộ điều khiển nhận tín hiệu tương tự (dòng điện 4-20 mA hoặc điện áp 0-10 V) từ một PLC, bộ điều khiển trung tâm hoặc một bộ E5CC/E5EC master khác để thay đổi trực tiếp giá trị nhiệt độ đặt (SV) trong thời gian thực. Tính năng này thường được ứng dụng trong:

• Các hệ thống sấy nhiều buồng nhiệt, cần thay đổi nhiệt độ theo dải lũy tiến đồng bộ từ một bộ điều khiển chính.
• Quy trình gia nhiệt theo đường cong profile phức tạp do PLC quản lý xuất tín hiệu analog điều tiết.
• Các trạm máy cần chuyển đổi công thức gia nhiệt liên tục từ màn hình HMI trung tâm mà không cần can thiệp phím bấm tại mặt tủ.

Kích hoạt trạng thái vận hành qua Event Input

Hai ngõ vào sự kiện cho phép nhận tín hiệu tiếp điểm không điện áp (NO/NC) từ nút nhấn, công tắc xoay hoặc ngõ ra rơ le của thiết bị khác để thực hiện nhanh các tác vụ:

• Chuyển đổi giữa chế độ cài đặt tại chỗ (Local SP) và cài đặt từ xa (Remote SP).
• Chuyển đổi giữa chế độ chạy tự động (RUN) và tạm dừng điều khiển (STOP).
• Lựa chọn các mức nhiệt độ đặt trước (Multi-SP).
• Chuyển chế độ điều khiển từ tự động sang thủ công (Auto/Manual).

Lưu ý đấu nối và vận hành thực tế

• Đúng cực tính nguồn 24 VDC: Mặc dù thiết bị chấp nhận cả 24 VAC và 24 VDC, khi đấu nối nguồn một chiều cần kiểm tra chính xác chân (+) và chân (-) theo sơ đồ trên thân đồng hồ để tránh làm hỏng khối nguồn bảo vệ bên trong.
• Tải ngõ ra xung (Q): Ngõ ra điện áp 12 VDC (21 mA) chỉ dùng để kích các dòng SSR có ngõ vào điều khiển DC (như Omron G3NE, G3NA, G3PE). Tuyệt đối không nối trực tiếp ngõ ra này vào cuộn hút của contactor hoặc rơ le trung gian cơ khí.
• Cách ly dây tín hiệu: Dây tín hiệu cảm biến nhiệt độ và dây Remote SP phải đi tách biệt hoàn toàn khỏi các đường dây động lực cấp cho thanh điện trở nhiệt, biến tần hoặc động cơ nhằm triệt tiêu nhiễu cảm ứng làm sai lệch chu kỳ lấy mẫu 50 ms.
• Điện trở bù khi dùng can Pt100: Đảm bảo 3 dây dẫn từ cảm biến nhiệt điện trở Pt100 về bộ điều khiển có chiều dài và tiết diện bằng nhau để chức năng bù điện trở dây của thiết bị hoạt động chính xác.

Bảng phân biệt E5CC-QX3D5M-007 với các model liên quan

Việc lựa chọn đúng mã sản phẩm trong dòng E5CC là rất quan trọng để đảm bảo tính tương thích phần cứng của hệ thống:
