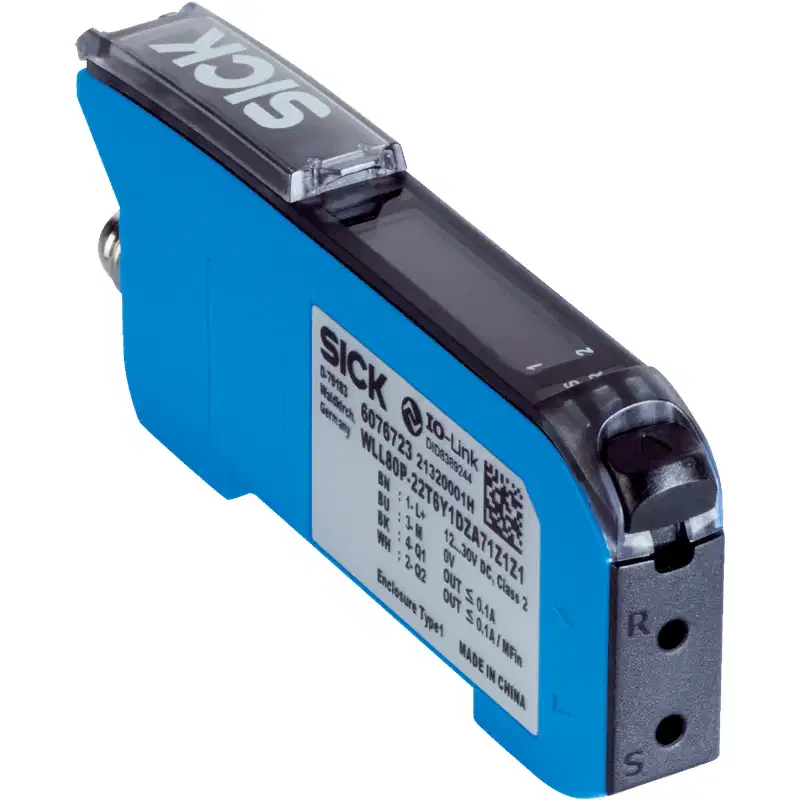

Thông số kỹ thuật bộ khuếch đại sợi quang SICK WLL80P-22T6Y1DZA71Z1Z1
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | WLL80P-22T6Y1DZA71Z1Z1 |
| Thương hiệu | SICK |
| Dòng sản phẩm | WLL80P |
| Loại thiết bị | Bộ khuếch đại cảm biến sợi quang, dạng độc lập |
| Nguyên lý hoạt động | Phụ thuộc vào loại cáp sợi quang được sử dụng |
| Nguồn sáng | LED ánh sáng đỏ nhìn thấy được |
| Bước sóng | 660 nm |
| Điện áp cấp | 12–30 V DC |
| Dòng điện tiêu thụ | ≤ 50 mA |
| Ngõ ra | 2 ngõ ra số, điều chỉnh độc lập |
| Kiểu ngõ ra | Push-pull PNP/NPN |
| Dòng tải ngõ ra | ≤ 100 mA |
| Thời gian đáp ứng | Có thể cài đặt từ ≤ 16 µs đến ≤ 8.000 µs |
| Tần số chuyển mạch | Tối đa 31,2 kHz |
| Giao tiếp | IO-Link phiên bản 1.1; hỗ trợ chế độ SIO |
| Kết nối IO-Link | COM3, 230,4 kbit/s; chu kỳ 0,5 ms; dữ liệu quá trình 32 bit |
| Đầu nối | Đầu nối đực M8, 4 chân |
| Kích thước | 10,5 × 33,2 × 79,9 mm |
| Cấp bảo vệ vỏ | IP54 |
| Nhiệt độ làm việc | −25 °C đến +55 °C |
| Nhiệt độ lưu trữ | −40 °C đến +70 °C |
| Khối lượng | Khoảng 24 g |
| Phụ kiện đi kèm | Giá đỡ lắp đặt BEF-WLL180 |
Khả năng cảm biến và điều khiển linh hoạt
SICK WLL80P-22T6Y1DZA71Z1Z1 là bộ khuếch đại sợi quang thuộc dòng WLL80P, được sử dụng kết hợp với cáp sợi quang để phát hiện vật thể trong các vị trí nhỏ, hẹp hoặc khó tiếp cận. Khoảng cách phát hiện không cố định trên thân bộ khuếch đại mà phụ thuộc vào loại cáp sợi quang và đầu cảm biến được lựa chọn.
Thiết bị sử dụng LED ánh sáng đỏ có bước sóng 660 nm, giúp dễ căn chỉnh trong quá trình lắp đặt. Hai kênh ngõ ra có thể điều chỉnh độc lập, phù hợp với các ứng dụng cần giám sát hai tín hiệu hoặc thiết lập hai ngưỡng phát hiện khác nhau.
- Hỗ trợ chuyển mạch sáng và chuyển mạch tối.
- Hai ngõ ra số Push-pull có thể cấu hình PNP hoặc NPN.
- Có thể đảo trạng thái tín hiệu bằng chức năng Inverter.
- Hỗ trợ các chức năng logic Direct, WINDOW và Hysteresis.
- Có thể cài đặt độ trễ bật, độ trễ tắt, trễ bật/tắt hoặc phát xung một lần.
- Dải thời gian trễ cài đặt từ 0 đến 30.000 ms.
Cấu hình bằng IO-Link và giao diện trực tiếp
WLL80P-22T6Y1DZA71Z1Z1 được trang bị giao tiếp IO-Link phiên bản 1.1, cho phép cấu hình tham số cảm biến, chức năng Smart Task và theo dõi trạng thái hoạt động trực tiếp từ hệ thống điều khiển. Thiết bị cũng hỗ trợ chế độ SIO để sử dụng như cảm biến chuyển mạch thông thường khi không cần kết nối IO-Link.
Thông qua IO-Link, người dùng có thể theo dõi mức tín hiệu thu hiện thời, thiết lập chức năng của từng ngõ ra và sử dụng các tín hiệu xử lý như QL1, QL2, Qint.1 và Qint.2. Tốc độ truyền COM3 đạt 230,4 kbit/s, chu kỳ dữ liệu 0,5 ms, phù hợp với các hệ thống tự động hóa cần phản hồi nhanh.
Ngoài cấu hình qua IO-Link, thiết bị còn có màn hình hiển thị và các nút vận hành trên thân. Menu hỗ trợ tiếng Đức, tiếng Anh, tiếng Trung, tiếng Hàn và tiếng Nhật.
Sơ đồ chức năng các chân kết nối
| Chân/dây | Chức năng |
|---|---|
| Chân 4 / dây đen BK | Ngõ ra số QL1; khi phát hiện vật thể, tín hiệu QL1 ở mức HIGH. Chức năng có thể cấu hình. |
| Chân 2 / dây trắng WH | Ngõ ra số QL2; khi phát hiện vật thể, tín hiệu QL2 ở mức HIGH. Chức năng có thể cấu hình. |
Đầu nối của thiết bị là M8 4 chân. Khi đấu nối, cần bảo đảm nguồn cấp nằm trong khoảng 12–30 V DC và lựa chọn cấu hình PNP/NPN phù hợp với mạch điều khiển. Ngõ ra được bảo vệ chống đảo cực, quá dòng và ngắn mạch.
Smart Task và chức năng đếm
Biến thể WLL80P-22T6Y1DZA71Z1Z1 được định hướng cho chức năng Counter + debouncing. Chức năng này phù hợp với các ứng dụng cần đếm sản phẩm đi qua hoặc loại bỏ các dao động tín hiệu ngắn do rung, nhiễu cơ khí và hiện tượng chuyển trạng thái không ổn định.
Việc kết hợp đếm, lọc tín hiệu, logic cửa sổ hoặc ngưỡng trễ giúp giảm nhu cầu sử dụng thêm bộ xử lý tín hiệu bên ngoài trong các bài toán kiểm tra hiện diện và đếm sản phẩm trên dây chuyền.
Ứng dụng phù hợp
- Phát hiện và đếm sản phẩm trên băng tải.
- Kiểm tra sự có mặt của chi tiết trong cơ cấu lắp ráp.
- Phát hiện vật thể nhỏ tại các vị trí hẹp hoặc khó lắp cảm biến thông thường.
- Kiểm tra vị trí, mép, khe hoặc khoảng cách giữa các chi tiết.
- Đếm sản phẩm tốc độ cao nhờ thời gian đáp ứng ngắn.
- Kết nối với PLC và hệ thống điều khiển có IO-Link.
Lưu ý khi lắp đặt và vận hành
Hiệu quả phát hiện phụ thuộc vào cáp sợi quang được lắp cùng bộ khuếch đại. Vì vậy, cần lựa chọn đúng loại cáp theo kích thước vật thể, khoảng cách làm việc, không gian lắp đặt và đặc tính bề mặt sản phẩm.
- Lắp bộ khuếch đại tại vị trí dễ quan sát màn hình và thao tác cài đặt.
- Cố định cáp sợi quang, tránh uốn gập quá mức hoặc tạo lực kéo lên đầu nối.
- Thực hiện teach-in sau khi hoàn tất vị trí lắp đặt thực tế.
- Kiểm tra cấu hình PNP/NPN trước khi kết nối với PLC hoặc bộ điều khiển.
- Không vượt quá điện áp cấp 30 V DC và dòng ngõ ra 100 mA.
- Thiết bị có cấp bảo vệ IP54, phù hợp môi trường công nghiệp thông thường nhưng không nên đặt trực tiếp tại vị trí có nước hoặc bụi xâm nhập mạnh.
Phân biệt đúng mã WLL80P-22T6Y1DZA71Z1Z1
Khi thay thế hoặc đặt mua, cần kiểm tra đầy đủ mã WLL80P-22T6Y1DZA71Z1Z1 thay vì chỉ dựa vào tên chung WLL80 hoặc WLL80P. Các biến thể gần giống trong cùng dòng có thể khác về kiểu kết nối, số lượng ngõ ra, giao tiếp, chức năng cài đặt hoặc cấu hình đầu ra. Việc đối chiếu toàn bộ mã sản phẩm giúp bảo đảm thiết bị thay thế tương thích với hệ thống hiện có.
