Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | SICK |
| Mã sản phẩm | GLL170T-B434S04 |
| Dòng sản phẩm | GLL170 |
| Loại thiết bị | Bộ khuếch đại cảm biến quang sợi độc lập |
| Nguyên lý hoạt động | Phụ thuộc vào loại cáp quang sử dụng |
| Nguồn sáng | LED, ánh sáng đỏ nhìn thấy |
| Bước sóng ánh sáng | 632 nm |
| Điện áp cấp | 10–30 V DC |
| Dòng tiêu thụ | Tối đa 40 mA |
| Số ngõ ra số | 1 |
| Kiểu ngõ ra | PNP |
| Chế độ chuyển mạch | Light-ON/Dark-ON |
| Dòng tải ngõ ra | Tối đa 100 mA |
| Thời gian đáp ứng | Tối đa 250 µs |
| Tần số chuyển mạch | 2 kHz |
| Chức năng thời gian | Trễ bật, trễ tắt, xung một lần hoặc không trễ |
| Thời gian trễ | Cài đặt được từ 0 đến 9.999 ms |
| Đèn hiển thị | LED xanh, LED vàng và màn hình hiển thị chức năng cảm biến |
| Đầu nối | Đầu nối đực M8, 4 chân |
| Kích thước (Rộng × Cao × Sâu) | 10 × 31,7 × 72,5 mm |
| Vật liệu vỏ | Nhựa PC/POM |
| Cấp bảo vệ | IP66 |
| Nhiệt độ môi trường khi vận hành | –25 đến +55 °C |
| Độ ẩm môi trường | 35–95% RH, không ngưng tụ |
| Khối lượng | 22 g |
| Phụ kiện đi kèm | Giá đỡ lắp đặt BEF-WLL180 |

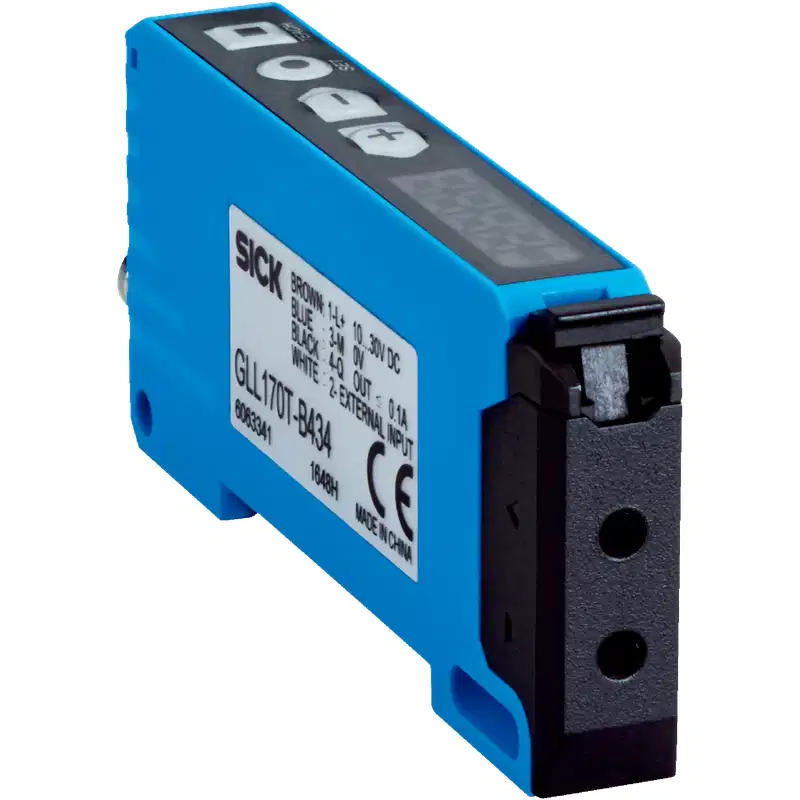

Bộ khuếch đại quang sợi SICK GLL170T-B434S04 là gì?
SICK GLL170T-B434S04 là bộ khuếch đại cảm biến quang sợi thuộc dòng GLL170, dùng để xử lý tín hiệu từ cáp quang cảm biến và xuất tín hiệu chuyển mạch đến bộ điều khiển hoặc thiết bị chấp hành. Thiết bị có dạng độc lập, kích thước nhỏ, phù hợp lắp đặt trong tủ điện, trên thanh gá hoặc trực tiếp gần khu vực cảm biến.
Model này sử dụng LED ánh sáng đỏ bước sóng 632 nm. Phạm vi phát hiện không cố định trên thân bộ khuếch đại mà phụ thuộc vào loại cáp quang được kết nối. Vì vậy, khi lựa chọn cần đồng thời kiểm tra khả năng tương thích giữa GLL170T-B434S04 và cáp quang SICK sử dụng trong hệ thống.
Đặc điểm giúp thiết bị phù hợp với hệ thống tự động hóa
- Điện áp 10–30 V DC: tương thích với nhiều hệ thống điều khiển công nghiệp sử dụng nguồn 24 V DC.
- Ngõ ra PNP: phù hợp với PLC và mạch điều khiển sử dụng kiểu đấu nguồn dương ở tín hiệu đầu ra.
- Đáp ứng nhanh: thời gian đáp ứng tối đa 250 µs và tần số chuyển mạch 2 kHz, đáp ứng các ứng dụng phát hiện vật thể trên dây chuyền.
- Cấu hình trực tiếp: màn hình hiển thị cùng các nút vận hành hỗ trợ thiết lập thông số cảm biến.
- Điều chỉnh linh hoạt: có thể cài đặt chế độ Light-ON/Dark-ON, thời gian trễ và chức năng xung một lần.
- Thiết kế nhỏ gọn: chiều rộng chỉ 10 mm, thuận tiện bố trí nhiều bộ khuếch đại trong không gian hạn chế.
- Vỏ IP66: bảo vệ thiết bị trước bụi và tia nước, thích hợp cho môi trường công nghiệp khi được lắp đặt đúng kỹ thuật.
Chức năng hiển thị và cài đặt
GLL170T-B434S04 được trang bị giao diện hiển thị giúp người vận hành theo dõi trạng thái và cấu hình cảm biến:
- LED xanh: báo thiết bị đang được cấp nguồn.
- LED vàng: báo trạng thái ngõ ra số; sáng cố định khi ngõ ra chuyển mạch đang hoạt động.
- Màn hình hiển thị: hiển thị các chức năng và thông số cảm biến trong quá trình thiết lập.
- Ngõ vào Teach-in: hỗ trợ thiết lập vùng hoặc điều kiện cảm nhận theo cấu hình của hệ thống.
Chế độ chuyển mạch có thể lựa chọn theo yêu cầu ứng dụng. Light-ON thường được dùng khi cần kích hoạt ngõ ra khi bộ thu nhận được ánh sáng, còn Dark-ON sử dụng khi ngõ ra tác động trong điều kiện tín hiệu ánh sáng bị ngắt hoặc giảm xuống.
Đấu nối M8 4 chân
| Chân | Màu dây thường dùng | Chức năng |
|---|---|---|
| Chân 1 | Nâu (BN) | Cấp nguồn dương L+ |
| Chân 2 | Trắng (WH) | Ngõ vào Teach-in |
| Chân 3 | Xanh dương (BU) | 0 V DC / M |
| Chân 4 | Đen (BK) | Ngõ ra số Q1; có thể cấu hình theo chức năng cảm biến |
Ngõ ra PNP có mức tín hiệu cao xấp xỉ điện áp cấp trừ 1,5 V và mức thấp bằng 0 V. Dòng tải tối đa của ngõ ra là 100 mA. Khi đấu với PLC, cần kiểm tra PLC sử dụng ngõ vào tương thích PNP và bảo đảm nguồn cấp, cực tính cũng như tải đầu ra nằm trong giới hạn cho phép.
Ứng dụng thực tế
Bộ khuếch đại quang sợi GLL170T-B434S04 thích hợp cho các hệ thống cần phát hiện vật thể ở vị trí hẹp, khó bố trí cảm biến quang dạng thông thường hoặc cần đưa phần đầu cảm biến vào khu vực có không gian hạn chế. Một số ứng dụng tiêu biểu gồm:
- Đếm sản phẩm trên băng tải.
- Phát hiện chi tiết nhỏ trong máy lắp ráp.
- Kiểm tra có hoặc thiếu linh kiện.
- Phát hiện vị trí sản phẩm trong cơ cấu cấp phôi.
- Giám sát vật thể trong máy đóng gói.
- Kiểm tra trạng thái cơ cấu trong dây chuyền tự động hóa.
Khả năng phát hiện cụ thể, khoảng cách cảm biến và loại vật thể phù hợp phụ thuộc vào cáp quang được sử dụng. Đối với vật thể rất nhỏ, bề mặt bóng hoặc vị trí lắp đặt đặc biệt, nên ưu tiên chọn đúng kiểu đầu cáp quang trước khi quyết định cấu hình hệ thống.
Lưu ý khi lắp đặt và vận hành
- Chỉ cấp nguồn DC trong khoảng 10–30 V, không kết nối trực tiếp với nguồn AC.
- Kiểm tra sơ đồ chân trước khi cấp điện, đặc biệt là cực nguồn và ngõ ra PNP.
- Lắp cáp quang chắc chắn, giữ bán kính uốn trong giới hạn cho phép của loại cáp để tránh suy giảm tín hiệu.
- Tránh để đầu quang bám bụi, dầu hoặc hơi ẩm; vệ sinh bằng dụng cụ phù hợp khi tín hiệu phát hiện không ổn định.
- Không vượt quá dòng tải 100 mA tại ngõ ra số.
- Sử dụng giá đỡ BEF-WLL180 hoặc cơ cấu gá phù hợp, siết vít với mô-men không vượt quá 0,5 Nm.
- Thiết bị có cấp bảo vệ IP66 nhưng đầu nối và khu vực tiếp giáp vẫn cần được bảo vệ đúng cách trong môi trường có nước hoặc hóa chất.
Khi nào nên chọn GLL170T-B434S04?
GLL170T-B434S04 là lựa chọn phù hợp khi hệ thống cần một bộ khuếch đại quang sợi nhỏ gọn, nguồn 24 V DC, ngõ ra PNP, có màn hình cài đặt và hỗ trợ điều khiển thời gian. Khi đặt hàng, cần xác nhận đầy đủ mã GLL170T-B434S04, loại cáp quang cần dùng và kiểu ngõ vào của PLC để bảo đảm thiết bị tương thích với toàn bộ hệ thống.
