Thông số kỹ thuật bộ khuếch đại sợi quang Sick GLL170-N332
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Sick |
| Mã sản phẩm | GLL170-N332 |
| Loại thiết bị | Bộ khuếch đại sợi quang độc lập |
| Ngõ ra | 1 ngõ ra kỹ thuật số NPN |
| Chế độ chuyển mạch | Light switching / Dark switching |
| Nguồn sáng | LED ánh sáng đỏ nhìn thấy được |
| Bước sóng | 632 nm |
| Phạm vi cảm biến | Phụ thuộc vào loại cáp sợi quang sử dụng |
| Điện áp cung cấp | 10–30 V DC |
| Dòng tiêu thụ | ≤ 30 mA |
| Dòng tải ngõ ra tối đa | ≤ 100 mA |
| Thời gian đáp ứng | ≤ 250 µs |
| Tần số chuyển mạch | 2 kHz |
| Thời gian trễ | Có thể điều chỉnh từ 0–40 ms bằng công tắc xoay |
| Kiểu kết nối | Cáp 3 dây, dài 2 m |
| Kích thước | 10 × 31,7 × 72,5 mm |
| Cấp bảo vệ | IP66 |
| Nhiệt độ làm việc | −25 đến +55 °C |
| Độ ẩm môi trường | 35–95% RH, không ngưng tụ |
| Vật liệu vỏ | Nhựa PC/POM |
| Khối lượng | 63 g |
GLL170-N332 là gì?

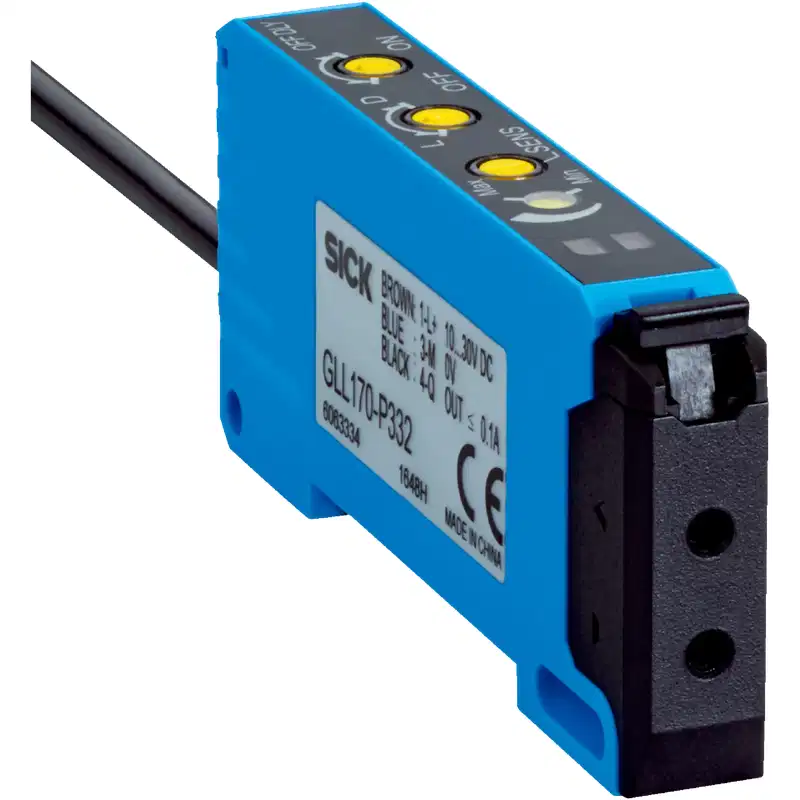

Sick GLL170-N332 là bộ khuếch đại cảm biến sợi quang thuộc dòng GLL170, sử dụng nguồn sáng LED đỏ và ngõ ra transistor NPN. Thiết bị được lắp độc lập, kết hợp với cáp sợi quang phù hợp để phát hiện vật thể trong các vị trí hẹp, khu vực khó tiếp cận hoặc môi trường yêu cầu bố trí cảm biến linh hoạt.
Khoảng cách phát hiện và nguyên lý cảm biến thực tế phụ thuộc vào loại đầu sợi quang được kết nối. Vì vậy, GLL170-N332 không có một khoảng cách phát hiện cố định cho mọi cấu hình; cần lựa chọn cáp sợi quang theo vật thể, khoảng cách và không gian lắp đặt.
Đặc điểm đáng chú ý của bộ khuếch đại Sick GLL170-N332
- Ngõ ra NPN: phù hợp với các hệ thống điều khiển, PLC và mạch đầu vào dạng nhận tín hiệu NPN.
- Thời gian đáp ứng nhanh: tối đa 250 µs, hỗ trợ phát hiện các vật thể chuyển động nhanh.
- Tần số chuyển mạch 2 kHz: đáp ứng tốt cho nhiều ứng dụng đếm và kiểm tra sản phẩm trên dây chuyền.
- Điều chỉnh linh hoạt: chiết áp cho phép thiết lập phạm vi cảm biến, chế độ chuyển mạch và chức năng trễ tắt.
- Hiển thị trạng thái rõ ràng: LED xanh báo nguồn và trạng thái hoạt động; LED vàng báo trạng thái ngõ ra kỹ thuật số.
- Thiết kế nhỏ gọn: chiều rộng chỉ 10 mm, thuận tiện lắp đặt trong tủ điện hoặc khu vực có không gian hạn chế.
- Vỏ IP66: thích hợp cho môi trường công nghiệp có bụi và hơi ẩm trong giới hạn cho phép.
Cách hoạt động và điều chỉnh
GLL170-N332 phát ánh sáng đỏ qua cáp sợi quang đến khu vực cần giám sát. Khi ánh sáng truyền đến hoặc phản xạ từ vật thể thay đổi theo cấu hình cảm biến, bộ khuếch đại sẽ xử lý tín hiệu và chuyển trạng thái ngõ ra NPN.
Người dùng có thể điều chỉnh thiết bị bằng các núm điều khiển trên thân bộ khuếch đại:
- Thiết lập độ nhạy hoặc phạm vi cảm biến theo loại cáp sợi quang và vật thể cần phát hiện.
- Lựa chọn chế độ chuyển mạch sáng hoặc tối.
- Thiết lập thời gian trễ tắt từ 0 đến 40 ms khi ứng dụng yêu cầu duy trì tín hiệu trong một khoảng thời gian ngắn.
Đấu nối ngõ ra NPN
Thiết bị sử dụng nguồn điện một chiều 10–30 V DC và cáp kết nối 3 dây. Khi đấu nối, cần cấp đúng cực nguồn và đưa dây tín hiệu ngõ ra NPN đến đầu vào điều khiển tương thích.
| Nội dung tín hiệu | Đặc tính |
|---|---|
| Ngõ ra kỹ thuật số | NPN, 1 kênh |
| Mức NPN HIGH/LOW | Xấp xỉ UB / < 1,5 V |
| Dòng ngõ ra tối đa | 100 mA |
| Chức năng dây đen | Ngõ ra kỹ thuật số; khi nhận ánh sáng, ngõ ra Q1 ở mức HIGH |
Không nên sử dụng ngõ ra vượt quá dòng 100 mA. Trước khi đưa vào vận hành, cần kiểm tra loại ngõ vào của PLC hoặc bộ điều khiển để bảo đảm tương thích với tín hiệu NPN.
Ứng dụng thực tế
Sick GLL170-N332 phù hợp với các ứng dụng cần phát hiện vật thể bằng sợi quang, đặc biệt khi bộ khuếch đại được đặt cách xa vị trí cảm biến hoặc vị trí phát hiện có không gian hẹp:
- Đếm sản phẩm trên băng tải.
- Phát hiện chi tiết nhỏ trong máy tự động.
- Kiểm tra sự có mặt hoặc thiếu hụt của linh kiện.
- Phát hiện vị trí sản phẩm trong dây chuyền đóng gói.
- Giám sát vật thể tại các vị trí có nhiệt độ, rung động hoặc không gian lắp đặt hạn chế trong phạm vi cho phép.
Lưu ý khi lắp đặt và sử dụng
- Phải lựa chọn đúng cáp sợi quang tương thích với bộ khuếch đại GLL170-N332; phạm vi cảm biến phụ thuộc vào cáp được sử dụng.
- Không uốn cáp trong điều kiện nhiệt độ dưới 0 °C.
- Đảm bảo điện áp cấp nằm trong khoảng 10–30 V DC và độ gợn nguồn không vượt quá 10%.
- Tránh để đầu sợi quang bị bám bụi, dầu hoặc trầy xước vì có thể làm giảm độ ổn định của tín hiệu.
- Khi lắp cố định, mô-men siết vít không vượt quá 0,5 Nm.
- Thiết bị làm việc trong khoảng −25 đến +55 °C; nhiệt độ bảo quản từ −40 đến +70 °C.
- Kiểm tra đèn LED xanh và LED vàng sau khi cấp nguồn để xác nhận trạng thái hoạt động và ngõ ra.
Vì sao nên chọn đúng biến thể GLL170-N332?
Điểm cần phân biệt quan trọng của GLL170-N332 là cấu hình ngõ ra NPN. Khi thay thế hoặc bổ sung thiết bị trong hệ thống tự động hóa, cần kiểm tra đồng thời mã sản phẩm, loại ngõ ra, điện áp cấp, kiểu kết nối và loại cáp sợi quang. Không nên thay thế tùy ý bằng một model GLL170 khác nếu chưa xác nhận cấu hình tín hiệu, vì các biến thể có thể khác nhau về loại ngõ ra hoặc phương thức kết nối với bộ điều khiển.
