Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | GLL170-P334S06 |
| Loại thiết bị | Bộ khuếch đại sợi quang độc lập |
| Ngõ ra | 1 ngõ ra số PNP |
| Nguyên lý hoạt động | Phụ thuộc vào loại cáp sợi quang được sử dụng |
| Nguồn sáng | LED, ánh sáng đỏ nhìn thấy |
| Bước sóng | 632 nm |
| Điện áp cung cấp | 10–30 V DC |
| Dòng tiêu thụ | ≤ 30 mA |
| Dòng tải ngõ ra | ≤ 100 mA |
| Thời gian đáp ứng | ≤ 250 µs |
| Tần số chuyển mạch | 2 kHz |
| Chế độ chuyển mạch | Light switching / dark switching |
| Chức năng thời gian | Không trễ hoặc trễ ngắt |
| Thời gian trễ | Cài đặt bằng công tắc xoay, 0–40 ms |
| Đèn hiển thị | LED xanh báo nguồn; LED vàng báo trạng thái ngõ ra |
| Đầu nối | Đầu nối đực M8, 4 chân |
| Kích thước | 10 × 31,7 × 72,5 mm |
| Cấp bảo vệ | IP66 |
| Nhiệt độ làm việc | −25 đến +55 °C |
| Vật liệu vỏ | Nhựa PC/POM |
| Khối lượng | 19 g |
| Phụ kiện đi kèm | Giá lắp BEF-WLL180 |
Đặc điểm của SICK GLL170-P334S06

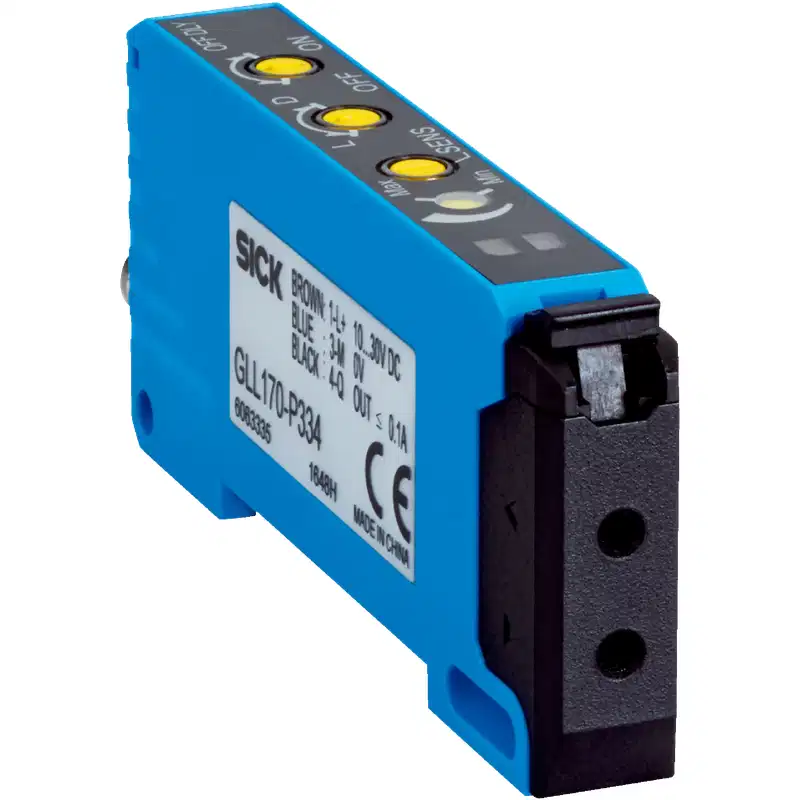

SICK GLL170-P334S06 là bộ khuếch đại cảm biến sợi quang dạng độc lập, dùng để xử lý tín hiệu thu được từ cáp quang cảm biến và đưa ra tín hiệu chuyển mạch PNP cho hệ thống điều khiển. Thiết bị sử dụng LED ánh sáng đỏ có bước sóng 632 nm, phù hợp với nhiều loại cáp sợi quang tương thích trong dòng cảm biến quang của SICK.
Khác với cảm biến quang tích hợp đầu phát và đầu thu trong cùng một thân, bộ khuếch đại này được lắp kết hợp với cáp sợi quang. Vì vậy, phạm vi phát hiện và nguyên lý cảm nhận thực tế phụ thuộc vào loại cáp quang được lựa chọn, không cố định theo riêng thân khuếch đại.
- Ngõ ra PNP phù hợp với nhiều đầu vào số của PLC và bộ điều khiển tự động hóa.
- Thời gian đáp ứng tối đa 250 µs, hỗ trợ phát hiện các đối tượng chuyển động nhanh.
- Tần số chuyển mạch đạt 2 kHz.
- Điều chỉnh bằng biến trở cho phạm vi cảm nhận, chế độ chuyển mạch và thời gian trễ ngắt.
- Có LED xanh hiển thị trạng thái cấp nguồn và LED vàng hiển thị trạng thái ngõ ra.
- Thiết kế nhỏ gọn, khối lượng chỉ 19 g, thuận tiện bố trí trong tủ máy hoặc trên cụm gá.
Ngõ ra PNP và khả năng điều khiển
GLL170-P334S06 có một ngõ ra số PNP. Ở trạng thái HIGH, điện áp tín hiệu xấp xỉ điện áp cấp nguồn trừ khoảng 1,5 V; ở trạng thái LOW, điện áp tín hiệu xấp xỉ 0 V. Dòng tải tối đa của ngõ ra là 100 mA.
Chân 4/ dây màu đen (BK) được sử dụng cho ngõ ra số. Chức năng của chân này có thể cấu hình theo thiết lập của cảm biến. Khi đấu nối, cần sử dụng nguồn 10–30 V DC ổn định và bảo đảm tải kết nối không vượt quá giới hạn dòng của ngõ ra.
Điều chỉnh tín hiệu cảm biến
Các biến trở trên thiết bị cho phép người vận hành thiết lập ngưỡng cảm nhận, lựa chọn chuyển mạch theo sáng hoặc theo tối và điều chỉnh thời gian trễ ngắt trong khoảng 0–40 ms. Việc cài đặt nên được thực hiện sau khi đã lắp đúng cáp sợi quang và đặt vật cần phát hiện vào vị trí làm việc thực tế.
Lắp đặt và vận hành thực tế
Bộ khuếch đại được cố định bằng giá lắp đi kèm BEF-WLL180. Khi lắp đặt, nên bố trí thiết bị ở vị trí dễ quan sát LED và thao tác trên các núm điều chỉnh. Cáp sợi quang cần được lắp đúng loại, đi dây tránh uốn gập quá mức và tránh các vị trí có nguy cơ va đập hoặc chèn ép.
Đầu nối M8 4 chân giúp kết nối thiết bị với hệ thống điều khiển bằng cáp phù hợp. Trước khi cấp nguồn, cần kiểm tra điện áp trong dải 10–30 V DC, cực tính nguồn và sơ đồ đấu nối của ngõ ra PNP để tránh gây lỗi cho cảm biến hoặc thiết bị nhận tín hiệu.
Trình tự cài đặt đề xuất
- Lắp bộ khuếch đại và cáp sợi quang vào đúng vị trí làm việc.
- Kết nối nguồn DC và ngõ ra PNP với mạch điều khiển.
- Đặt vật thể cần phát hiện vào vùng cảm nhận.
- Điều chỉnh ngưỡng bằng biến trở cho đến khi LED vàng chuyển trạng thái ổn định.
- Lựa chọn chế độ light switching hoặc dark switching theo logic điều khiển.
- Cài đặt thời gian trễ nếu hệ thống cần loại bỏ nhiễu hoặc kéo dài tín hiệu ngõ ra.
Môi trường sử dụng
Vỏ thiết bị đạt cấp bảo vệ IP66, phù hợp với các ứng dụng công nghiệp có bụi và nước bắn ở mức thông thường. Dải nhiệt độ làm việc từ −25 đến +55 °C. Độ miễn nhiễm ánh sáng môi trường điển hình đạt tối đa 5.000 lux đối với ánh sáng nhân tạo và 60.000 lux đối với ánh sáng mặt trời.
Không nên lắp thiết bị tại nơi thường xuyên có nước ngưng tụ, hóa chất ăn mòn hoặc nhiệt độ vượt quá giới hạn cho phép. Bề mặt đầu nối và khu vực ghép nối cáp quang cần được giữ sạch để tránh làm giảm độ ổn định của tín hiệu cảm biến.
Ứng dụng phù hợp
- Phát hiện sự hiện diện hoặc vắng mặt của sản phẩm trên băng tải.
- Đếm sản phẩm trong dây chuyền đóng gói và phân loại.
- Kiểm tra vị trí, mép hoặc khe hở của chi tiết nhỏ.
- Phát hiện vật thể trong không gian hẹp mà cảm biến thông thường khó lắp đặt.
- Nhận biết sản phẩm có màu sắc hoặc hình dạng khác nhau khi kết hợp với cáp quang phù hợp.
- Điều khiển tín hiệu đầu vào PLC trong các hệ thống tự động hóa tốc độ cao.
Lưu ý khi chọn đúng biến thể
GLL170-P334S06 là phiên bản ngõ ra PNP với đầu nối M8 4 chân. Khi thay thế hoặc mua bổ sung, cần đối chiếu chính xác mã sản phẩm và loại ngõ ra, đặc biệt khi hệ thống đang sử dụng thiết bị NPN hoặc một biến thể GLL170 có cấu hình kết nối khác. Phạm vi phát hiện không nên được suy ra chỉ từ mã bộ khuếch đại mà phải căn cứ vào cáp sợi quang được lắp cùng.
