Thông số kỹ thuật bộ nguồn Omron S8VS-12024BP

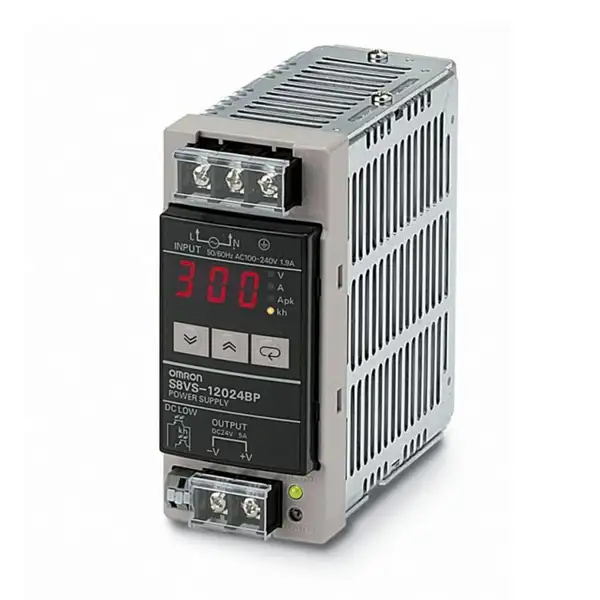

Bộ nguồn xung gắn thanh ray Omron S8VS-12024BP thuộc dòng S8VS-B tích hợp màn hình LED kỹ thuật số hiển thị trạng thái dòng/áp và chức năng cảnh báo sớm thời gian cần bảo trì (Maintenance Forecast Monitor) với ngõ ra cảnh báo dạng transistor PNP.
| Đặc tính kỹ thuật | Giá trị chi tiết |
|---|---|
| Hãng sản xuất | Omron Corporation |
| Mã sản phẩm | S8VS-12024BP |
| Điện áp đầu vào danh định | 100 đến 240 VAC (50/60 Hz) |
| Dải điện áp đầu vào cho phép | 85 đến 264 VAC | 80 đến 370 VDC |
| Điện áp đầu ra định mức | 24 VDC |
| Phạm vi điều chỉnh điện áp | -10% đến +15% (bằng chiết áp V.ADJ) |
| Dòng điện đầu ra định mức | 5 A |
| Công suất đầu ra | 120 W |
| Hiệu suất chuyển đổi | Khoảng 85% (ở mức tải định mức, 200 VAC) |
| Màn hình hiển thị số | LED 3 chữ số (Hiển thị V, A, dòng đỉnh, năm dự báo) |
| Chức năng giám sát & cảnh báo | Dự báo thời hạn bảo trì (Maintenance Forecast Monitor) |
| Cổng xuất tín hiệu cảnh báo | Transistor PNP (Current Sourcing), 30 VDC max., 50 mA max. |
| Cơ chế bảo vệ | Bảo vệ quá tải (tự động phục hồi), quá áp, ngắn mạch |
| Nhiệt độ môi trường hoạt động | -10°C đến 60°C (có suy giảm công suất theo nhiệt độ) |
| Kiểu kết nối dây | Đầu cos bắt vít (Screw Terminals) |
| Kiểu gá đặt | Thanh ray tiêu chuẩn DIN Rail (TS-35) |
| Kích thước (Rộng x Cao x Sâu) | 50 x 115 x 121.3 mm |
| Trọng lượng | Xấp xỉ 500 g |
Cơ chế giám sát và dự báo tuổi thọ trên dòng S8VS Type B
Khác với các bộ nguồn công nghiệp truyền thống vốn chỉ báo trạng thái hoạt động qua đèn LED DC OK, Omron S8VS-12024BP được trang bị vi điều khiển nội bộ tính toán tốc độ thoái hóa của tụ điện điện giải dựa trên nhiệt độ môi trường và thời gian mang tải thực tế.
- Dự báo thời điểm thay thế thiết bị: Màn hình kỹ thuật số biểu thị số năm tuổi thọ ước tính còn lại (từ 0.0 đến 5.0 năm). Khi thời gian hoạt động tính toán còn dưới 0.5 năm, màn hình nhấp nháy cảnh báo và xuất tín hiệu ra chân bán dẫn.
- Đo lường trực quan tại tủ điện: Người vận hành có thể luân chuyển chế độ hiển thị bằng nút nhấn phía trước để đọc chính xác điện áp ra hiện tại (V), dòng tải tức thời (A) hoặc giá trị dòng đỉnh (Peak Hold Current) mà không cần dùng đến đồng hồ vạn năng kẹp dòng.
- Lưu giữ giá trị đỉnh (Peak Current): Giúp kỹ thuật viên dễ dàng phát hiện các xung dòng khởi động cao từ cuộn hút relay, van solenoid hay động cơ bước, từ đó đánh giá tình trạng sụt áp tiềm ẩn trên hệ thống.
Ý nghĩa ngõ ra cảnh báo PNP trên model S8VS-12024BP
Ký tự “BP” ở cuối mã sản phẩm biểu thị sự kết hợp giữa chức năng dự báo bảo trì (Type B) và ngõ ra logic dạng PNP (P):
- Ngõ ra PNP (Source): Khi kích hoạt cảnh báo, chân transistor cấp trực tiếp điện áp dương (+) 24 VDC tới tải hoặc module ngõ vào của PLC. Dạng ngõ ra này phổ biến và phù hợp tuyệt đối với các tiêu chuẩn thiết kế tủ điện châu Âu hoặc các dòng PLC dùng ngõ vào Sink (như Siemens S7-1200/S7-1500, Schneider Electric, Beckhoff).
- Phân biệt với model S8VS-12024B (không đuôi P): Phiên bản S8VS-12024B tiêu chuẩn sử dụng ngõ ra transistor NPN (Sink), thường nối chung cực âm (0 V) và phù hợp với cách đấu nối điều khiển theo chuẩn thiết bị truyền thống của Nhật Bản.
- Phân biệt với Type A (S8VS-12024AP): Dòng Type A chỉ đơn thuần đếm tổng số giờ thiết bị đã được cấp điện (Run Time Monitor) mà không có thuật toán ước lượng độ suy hao linh kiện theo nhiệt độ như Type B.
Sơ đồ đấu nối và nguyên tắc đấu dây tín hiệu
Phần cầu đấu dây phía trước của S8VS-12024BP chia làm các khối riêng biệt:
- Đầu vào AC (L, N, PE): Khối cầu đấu dưới cùng, yêu cầu nối đất tiếp địa (PE) đầy đủ để đảm bảo khả năng triệt tiêu xung nhiễu công nghiệp và hoạt động ổn định của bộ lọc EMI.
- Đầu ra DC (+V, -V): Gồm 2 cặp cực đấu dây để chia tải linh hoạt mà không cần cầu nối ngoài.
- Chân tín hiệu cảnh báo (Yrs, NC/COM): Cung cấp tín hiệu cảnh báo bảo trì. Vì đây là ngõ ra PNP bán dẫn, tuyệt đối không cấp nguồn ngược cực tính hoặc đấu tải vượt quá dòng 50 mA.
Yêu cầu kỹ thuật khi lắp đặt và tản nhiệt trong tủ điện
Bộ nguồn S8VS-12024BP làm mát hoàn toàn bằng đối lưu không khí tự nhiên, không sử dụng quạt tản nhiệt để hạn chế bụi bẩn tích tụ và tăng độ bền cơ học. Do đó, quá trình lắp đặt cần tuân thủ các điều kiện sau:
- Hướng lắp đặt: Luôn gắn bộ nguồn theo phương thẳng đứng trên thanh ray DIN 35 mm (khe thông gió nằm ở mặt trên và mặt dưới). Không lắp đặt nằm ngang hoặc lộn ngược.
- Khoảng cách thông gió: Duy trì khoảng trống tối thiểu 20 mm ở cả hai bên hông và ít nhất 25 mm ở mặt trên, mặt dưới so với các thiết bị sinh nhiệt hoặc máng đi dây.
- Đặc tính suy giảm công suất (Derating): Bộ nguồn cung cấp đủ 100% tải (120 W / 5 A) ở nhiệt độ môi trường tủ điện lên tới 50°C. Khi nhiệt độ vượt quá 50°C đến 60°C, tải liên tục cần được giảm dần theo đường đặc tính nhiệt để tránh kích hoạt bảo vệ quá nhiệt và rút ngắn tuổi thọ tụ điện.
