Cảm biến tiệm cận Sick IME30-20NNOZC0S tầm phát hiện 20 mm

Thông số kỹ thuật cảm biến tiệm cận SICK IME30-20NNOZC0S

Đặc điểm của SICK IME30-20NNOZC0S

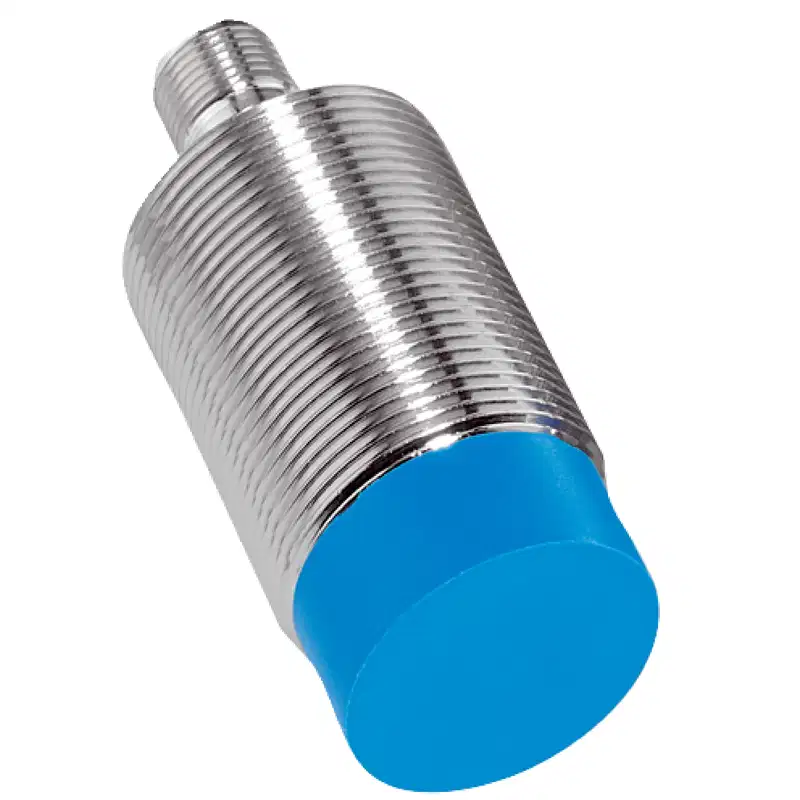

SICK IME30-20NNOZC0S là cảm biến tiệm cận cảm ứng dạng trụ ren M30, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 20 mm, phù hợp với các vị trí cần giám sát hành trình, xác nhận vị trí hoặc đếm chi tiết kim loại trong máy tự động.

• Khoảng cách phát hiện danh định 20 mm.
• Ngõ ra NPN, chức năng thường đóng NC.
• Nguồn cấp 10–30 V DC, phù hợp với nhiều hệ thống điều khiển công nghiệp.
• Đầu nối M12 4 chân giúp tháo lắp và thay thế thuận tiện.
• Thân ren M30 chắc chắn, dễ cố định bằng đai ốc đi kèm.
• Chuẩn IP67, thích hợp cho môi trường có bụi và nước bắn.
• Tần số chuyển mạch 500 Hz, đáp ứng các ứng dụng phát hiện tương đối nhanh.

Nguyên lý phát hiện và phạm vi sử dụng

Cảm biến tạo ra trường điện từ ở vùng phía trước mặt cảm biến. Khi vật thể kim loại đi vào vùng này, đặc tính của trường điện từ thay đổi và mạch điện tử bên trong sẽ chuyển trạng thái ngõ ra. Vì không tiếp xúc cơ học, cảm biến không bị mài mòn do va chạm như công tắc hành trình.

Khoảng cách 20 mm là giá trị phát hiện danh định trong điều kiện tiêu chuẩn. Khoảng cách cảm biến an toàn của model là 16,2 mm. Khi lựa chọn vị trí lắp đặt, nên duy trì khoảng cách làm việc ổn định và tính đến vật liệu, kích thước cũng như hình dạng của mục tiêu kim loại.

Với kiểu lắp non-flush, phần đầu cảm biến cần được bố trí phù hợp với kết cấu gá lắp và khoảng cách an toàn xung quanh. Không nên đặt các chi tiết kim loại cố định quá gần mặt cảm biến nếu chúng có thể gây tác động giả hoặc làm thay đổi khoảng cách phát hiện.

Kết nối và chức năng ngõ ra

IME30-20NNOZC0S sử dụng mạch DC 3 dây và ngõ ra transistor NPN, thường được dùng trong hệ thống điều khiển 24 V DC, PLC và các mạch đầu vào số tương thích với NPN.

Chức năng NC cho biết ngõ ra ở trạng thái thường đóng theo cấu hình của cảm biến. Khi đưa vào hệ thống điều khiển, cần kiểm tra loại đầu vào PLC hoặc bộ điều khiển là NPN/sinking để bảo đảm tương thích điện. Dòng tải liên tục của cảm biến tối đa 200 mA; nếu tải có dòng lớn hơn, nên sử dụng cảm biến để điều khiển rơ-le trung gian hoặc phần tử đóng cắt phù hợp.

Model sử dụng giắc đực M12 4 chân. Khi lắp đặt, cần dùng dây và đầu nối M12 phù hợp, siết chặt đầu nối để duy trì khả năng bảo vệ IP67 và tránh lỗi do rung động hoặc hơi ẩm.

Ứng dụng thực tế

• Phát hiện vị trí piston, cơ cấu trượt và cơ cấu chấp hành có chi tiết kim loại.
• Xác nhận trạng thái đóng/mở của cơ cấu máy.
• Đếm phôi, chi tiết hoặc sản phẩm bằng kim loại trên băng tải.
• Giám sát vị trí đầu kẹp, bàn máy và cơ cấu nâng hạ.
• Phát hiện bánh răng, chốt, cam hoặc các chi tiết kim loại quay.
• Làm tín hiệu phản hồi cho PLC trong dây chuyền tự động hóa.

Lưu ý khi lắp đặt và vận hành

• Đảm bảo vật thể cần phát hiện nằm trong khoảng làm việc ổn định, không chỉ dựa vào giá trị danh định 20 mm.
• Tránh để các vật kim loại cố định hoặc giá đỡ bằng kim loại nằm quá gần vùng cảm biến.
• Vặn đai ốc đúng kỹ thuật; mô-men siết tối đa của thân cảm biến là 100 Nm.
• Không kéo hoặc xoắn mạnh dây tại vị trí giắc M12.
• Kiểm tra điện áp nguồn trong phạm vi 10–30 V DC trước khi cấp điện.
• Không vượt quá dòng tải liên tục 200 mA ở ngõ ra cảm biến.
• Trước khi thay thế, cần xác nhận đầy đủ các yếu tố: ren M30 x 1.5, khoảng cách 20 mm, ngõ ra NPN và chức năng NC.

Phân biệt khi chọn đúng model

Mã IME30-20NNOZC0S cần được lựa chọn đúng theo bốn đặc điểm chính: thân M30, khoảng cách phát hiện 20 mm, ngõ ra NPN và chức năng NC. Các model cùng dòng IME có thể khác nhau về kiểu ngõ ra, trạng thái NO/NC, khoảng cách phát hiện, kiểu đầu nối hoặc phương pháp lắp đặt. Vì vậy, không nên thay thế chỉ dựa trên đường kính thân hoặc hình dáng bên ngoài.
