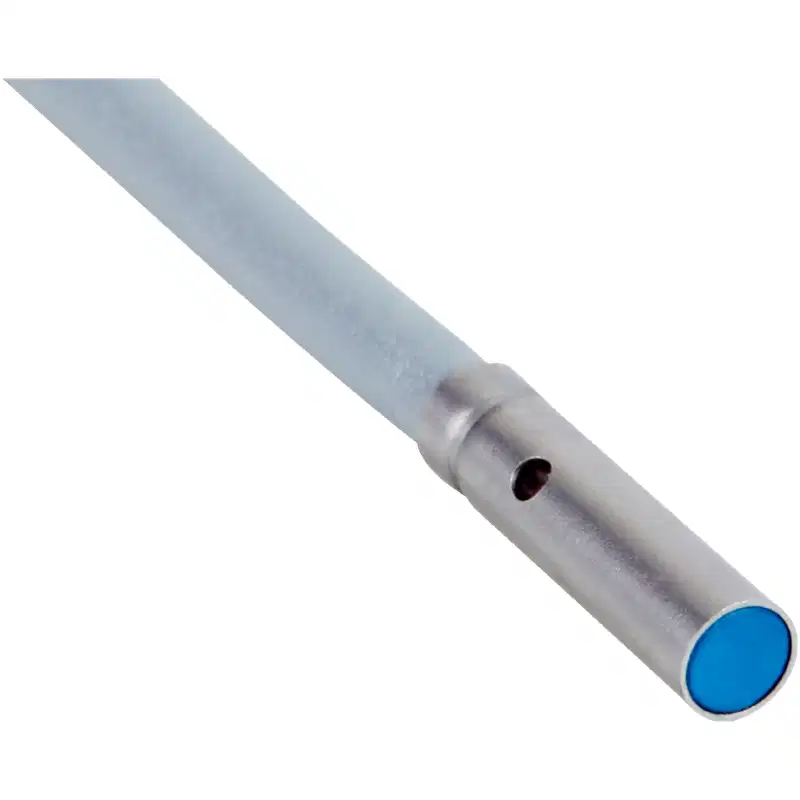

Cảm biến tiệm cận cảm ứng Sick IH03-01BPSVR8K 1 mm

Thông số kỹ thuật cảm biến tiệm cận cảm ứng Sick IH03-01BPSVR8K

Đặc điểm của Sick IH03-01BPSVR8K

Sick IH03-01BPSVR8K là cảm biến tiệm cận cảm ứng kích thước siêu nhỏ với đường kính chỉ 3 mm, phù hợp cho các vị trí lắp đặt bị giới hạn không gian. Cảm biến phát hiện vật thể kim loại ở khoảng cách danh định 1 mm mà không cần tiếp xúc cơ học, giúp giảm hao mòn và hạn chế ảnh hưởng đến cơ cấu chuyển động.

Model này sử dụng ngõ ra PNP thường mở, nguồn cấp một chiều 10–30 V DC và mạch điện DC 3 dây. Tần số đóng cắt lên tới 8.000 Hz cho phép sử dụng trong các ứng dụng cần phát hiện nhanh, đếm sản phẩm hoặc giám sát vị trí trên máy tự động hóa.

• Thiết kế trụ nhỏ gọn, đường kính 3 mm.
• Khoảng cách phát hiện danh định 1 mm.
• Ngõ ra PNP, chức năng thường mở NO.
• Tần số đóng cắt cao 8.000 Hz.
• Thân thép không gỉ V2A, phù hợp môi trường công nghiệp.
• Kiểu lắp âm giúp cảm biến gọn trong vị trí lắp đặt.
• Cáp PUR tích hợp đầu nối M8 3 chân.
• Cấp bảo vệ IP67, chống bụi và nước khi lắp đặt đúng quy cách.

Nguyên lý phát hiện và khả năng làm việc

Cảm biến tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, sự thay đổi của trường điện từ được mạch điện tử nhận biết và chuyển thành tín hiệu ngõ ra PNP. Do không tiếp xúc trực tiếp với vật thể, cảm biến thích hợp cho các vị trí cần đóng cắt lặp lại với tốc độ cao.

Khoảng cách phát hiện danh định của IH03-01BPSVR8K là 1 mm; khoảng cách phát hiện an toàn là 0,81 mm. Khoảng cách thực tế còn phụ thuộc vào vật liệu, kích thước và hình dạng của mục tiêu. Theo đặc tính vật liệu tham chiếu, thép không gỉ có hệ số khoảng 0,8, đồng khoảng 0,45, nhôm khoảng 0,5 và đồng thau khoảng 0,6 so với mục tiêu chuẩn.

Đấu nối và lắp đặt

IH03-01BPSVR8K sử dụng nguồn 10–30 V DC và mạch DC 3 dây. Khi kết nối, cần kiểm tra đúng sơ đồ đấu dây của hệ thống điều khiển và bảo đảm tải phù hợp với ngõ ra PNP, không vượt quá dòng liên tục 100 mA.

• Lắp cảm biến chắc chắn, tránh để mặt cảm biến bị va đập hoặc chịu lực cơ học.
• Bố trí mục tiêu đi qua vùng cảm nhận ổn định, không vượt quá khoảng cách làm việc an toàn.
• Do cảm biến có đường kính nhỏ và khoảng cách phát hiện ngắn, cần căn chỉnh chính xác giữa cảm biến và vật thể kim loại.
• Tránh đặt cáp tín hiệu song song sát với dây nguồn công suất hoặc dây gây nhiễu mạnh.
• Đầu nối M8 cần được lắp kín để duy trì cấp bảo vệ IP67.
• Không sử dụng cảm biến ngoài dải nhiệt độ -25 đến +70 °C.

Ứng dụng phù hợp

Nhờ kích thước nhỏ, tốc độ đóng cắt cao và khả năng lắp âm, Sick IH03-01BPSVR8K phù hợp với các cơ cấu tự động hóa có không gian lắp đặt hẹp, chẳng hạn:

• Phát hiện vị trí chi tiết kim loại trên máy tự động.
• Đếm sản phẩm hoặc kiểm tra sự hiện diện của linh kiện.
• Giám sát hành trình ngắn của cơ cấu cơ khí.
• Phát hiện bánh răng, chốt, cam hoặc các chi tiết kim loại chuyển động.
• Lắp trên thiết bị kiểm tra, máy lắp ráp và dây chuyền sản xuất tốc độ cao.

Lưu ý khi lựa chọn Sick IH03-01BPSVR8K

Model này cần được lựa chọn khi hệ thống yêu cầu cảm biến cảm ứng đường kính 3 mm, khoảng cách phát hiện 1 mm, ngõ ra PNP thường mở và nguồn cấp 10–30 V DC. Nếu tủ điều khiển sử dụng ngõ vào NPN, ngõ ra thường đóng hoặc cần khoảng cách phát hiện lớn hơn, cần chọn biến thể khác tương ứng thay vì thay thế trực tiếp.

Đầu nối của sản phẩm là cáp với đầu nối M8 3 chân dài 0,2 m. Khi thay thế cảm biến, nên kiểm tra đồng thời loại ngõ ra, kiểu chức năng NO, điện áp nguồn, không gian lắp đặt và cấu hình đầu nối để bảo đảm tương thích với hệ thống hiện có.
