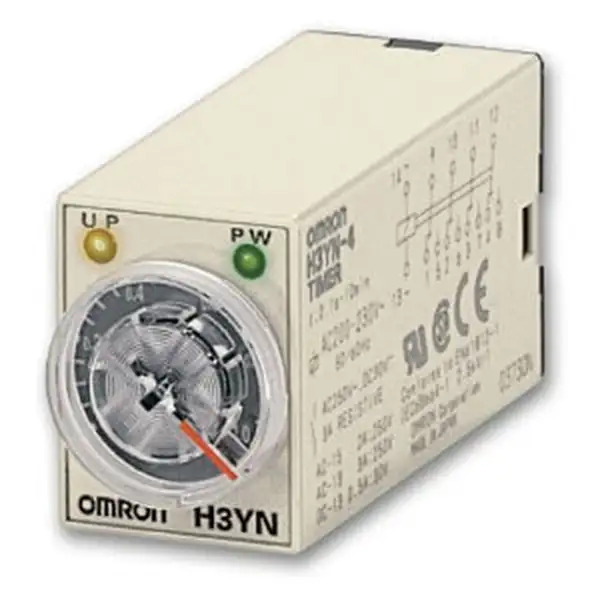

Thông số kỹ thuật rơ le thời gian Omron H3YN-41 AC200-230
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | H3YN-41 AC200-230 |
| Hãng sản xuất | Omron |
| Điện áp nguồn cấp | 200 đến 230 VAC (50/60 Hz) |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Cấu hình tiếp điểm | 4PDT (4 cặp tiếp điểm chuyển đổi – 4 Form C) |
| Dạng tiếp điểm | Tiếp điểm đôi mạ vàng (Bifurcated crossbar / Twin contacts) |
| Dung lượng tiếp điểm định mức | 1 A tại 250 VAC / 30 VDC (tải thuần trở cosφ = 1) |
| Tải nhỏ nhất áp dụng | 1 mA tại 1 VDC (giá trị tham khảo P level) |
| Chế độ hoạt động (chọn qua DIP switch) | ON-delay, Interval, Flicker OFF-start, Flicker ON-start |
| Dải thời gian cài đặt | 0.1 s đến 10 min (hoặc 0.1 min đến 10 h tùy dải chọn thang đo trên DIP switch) |
| Độ trễ lặp lại (Repeat accuracy) | ±1% FS max. |
| Thời gian reset | Tối đa 0.1 s (bao gồm reset giữa chu kỳ) |
| Kiểu chân cắm và số chân | Chân cắm socket 14 chân (chuẩn cắm rơ le MY4) |
| Đế cắm tương thích | PYF14A-E, PYF14A-N, PY14, PY14-02 |
| Nhiệt độ môi trường làm việc | -10°C đến 50°C (không đóng băng) |
Ý nghĩa tiếp điểm đôi mạ vàng trên H3YN-41
Ký tự “1” trong mã H3YN-41 biểu thị thiết kế tiếp điểm dạng đôi mạ vàng (twin crossbar contacts), tạo nên sự khác biệt cơ bản so với phiên bản tiêu chuẩn H3YN-4:
- Khả năng dẫn điện tin cậy ở mức dòng cực nhỏ: Khác với tiếp điểm đơn 3A thông thường trên H3YN-4 dễ bị bám bẩn hoặc oxy hóa khi không có tia lửa hồ quang để làm sạch tiếp điểm, kết cấu tiếp điểm kép mạ vàng của H3YN-41 cho phép đóng cắt ổn định các tín hiệu mức thấp (tối thiểu 1 mA tại 1 VDC).
- Tương thích trực tiếp với đầu vào PLC và vi điều khiển: Thích hợp truyền tín hiệu logic, phản hồi trạng thái về bộ điều khiển lập trình hoặc bo mạch điện tử mà không lo sụt áp hay mất tín hiệu ngẫu nhiên.
- Giới hạn tải công suất: Dòng định mức đóng cắt tối đa của model này được thiết kế ở mức 1 A (tải trở). Do đó, thiết bị không dùng để đóng cắt trực tiếp tải công suất như cuộn hút contactor lớn hay động cơ, mà tập trung vào nhiệm vụ điều khiển trung gian và truyền tín hiệu chuẩn xác.
Cơ chế hoạt động và cách thiết lập DIP switch
Mặt trước của H3YN-41 trang bị núm xoay chỉnh tỷ lệ thời gian kết hợp cùng hệ thống công tắc gạt nhỏ (DIP switch) để cấu hình dải thời gian và phương thức kích hoạt.
Bốn chế độ vận hành tích hợp
- Chế độ ON-delay (Mã A): Khi cấp nguồn vào cuộn dây, rơ le bắt đầu đếm thời gian. Hết khoảng thời gian trễ đã đặt, các tiếp điểm đầu ra chuyển trạng thái và duy trì cho đến khi ngắt nguồn cấp.
- Chế độ Interval (Mã B): Ngay khi cấp nguồn, tiếp điểm đầu ra lập tức đóng lại và rơ le bắt đầu đếm thời gian. Sau khi hết thời gian đặt, tiếp điểm ngắt về trạng thái ban đầu dù nguồn vẫn được duy trì.
- Chế độ Flicker OFF-start (Mã C): Sau khi cấp nguồn, rơ le đếm thời gian trễ ở trạng thái OFF, sau đó chuyển sang ON trong cùng khoảng thời gian đó, tạo thành chu kỳ nhấp nháy lặp lại liên tục bắt đầu bằng trạng thái ngắt.
- Chế độ Flicker ON-start (Mã D): Khi cấp nguồn, rơ le đóng tiếp điểm ngay lập tức (ON), sau đó ngắt (OFF) theo chu kỳ thời gian cài đặt bằng nhau, lặp lại liên tục cho tới khi mất nguồn.
Sơ đồ chân và lưu ý đấu nối thực tế
H3YN-41 sử dụng sơ đồ chân cắm tương tự dòng rơ le kiếng trung gian 4 cực 14 chân thông dụng của Omron:
- Chân cấp nguồn (Cuộn dây): Chân số 13 và chân số 14 tiếp nhận nguồn điện AC 200–230V. Không cần phân biệt cực tính do sử dụng nguồn điện xoay chiều.
- Cực tiếp điểm chung (COM): Chân số 9, 10, 11, 12 tương ứng với 4 nhóm cực độc lập.
- Tiếp điểm thường đóng (NC): Chân số 1, 2, 3, 4 kết nối tương ứng với các chân COM.
- Tiếp điểm thường mở (NO): Chân số 5, 6, 7, 8 kết nối tương ứng với các chân COM.
Nhờ dùng chung layout chân với rơ le MY4, người vận hành có thể cắm trực tiếp H3YN-41 vào các loại đế gắn thanh ray thông dụng như PYF14A-E, giúp tối ưu diện tích tủ điện và đơn giản hóa khâu thay thế, bảo trì.
So sánh kỹ thuật: H3YN-41 và H3YN-4
| Tiêu chí | H3YN-41 AC200-230 | H3YN-4 AC200-230 |
|---|---|---|
| Dạng bề mặt tiếp điểm | Mạ vàng, kết cấu chân đôi (Twin crossbar) | Hợp kim Ag (Bạc), kết cấu đơn |
| Dòng tải tối đa (250 VAC / 30 VDC) | 1 A | 3 A |
| Tải đóng cắt nhỏ nhất | 1 mA tại 1 VDC | 10 mA tại 5 VDC |
| Ứng dụng tối ưu | Đóng cắt tín hiệu điều khiển nhỏ, PLC, bo mạch điện tử | Điều khiển đóng ngắt relay phụ tải, van điện từ, đèn báo |
Lưu ý vận hành và bảo dưỡng
- Chỉ thay đổi vị trí các cần gạt DIP switch khi rơ le đã được ngắt hoàn toàn nguồn điện. Việc gạt switch trong lúc thiết bị đang có điện có thể khiến rơ le hoạt động sai logic hoặc không nhận cấu hình mới.
- Khi sử dụng trong môi trường có rung động mạnh hoặc gắn trên đế cắm nằm ngang, nên dùng thêm thanh kẹp giữ (clip) chuyên dụng PYC-A1 để cố định thân rơ le chắc chắn vào đế socket.
- Đảm bảo thời gian ngắt nguồn tối thiểu (reset time) đạt từ 0.1 giây trở lên trước khi cấp nguồn cho chu kỳ đếm tiếp theo nhằm tránh hiện tượng sai lệch độ trễ do tụ điện bên trong chưa xả hết.
