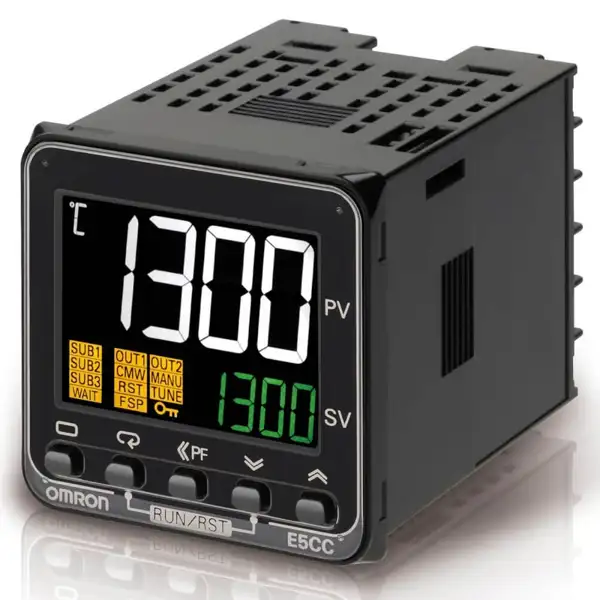

Thông số kỹ thuật Omron E5CC-TQX3A5M-003
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | E5CC-TQX3A5M-003 |
| Dòng sản phẩm | E5CC-T (Series E5_C-T điều khiển theo chương trình) |
| Hãng sản xuất | Omron |
| Kích thước mặt trước | 48 x 48 mm (Chuẩn 1/16 DIN), chiều sâu thân 60 mm |
| Điện áp nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Ngõ vào cảm biến (Universal) |
Cặp nhiệt điện (TC): K, J, T, E, L, U, N, R, S, B, W, PL II Nhiệt điện trở (RTD): Pt100, JPt100 Tín hiệu tương tự: 4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V |
| Ngõ ra điều khiển | Xung điện áp kích SSR (12 VDC ±20%, dòng tải tối đa 21 mA, có mạch bảo vệ ngắn mạch) |
| Ngõ ra cảnh báo (Auxiliary) | 3 ngõ ra tiếp điểm Relay (250 VAC, 2 A tải thuần trở) |
| Cổng truyền thông mở rộng | RS-485 (Giao thức Modbus-RTU hoặc CompoWay/F) |
| Phương pháp điều khiển | Điều khiển chương trình theo mẫu (Program/Pattern), PID 2 bậc tự do (2-DOF PID) với Auto-tuning, hoặc ON/OFF |
| Dung lượng bộ nhớ chương trình | Lên đến 8 pattern (chương trình), tối đa 32 đoạn (segment) cho mỗi pattern (tối đa 256 đoạn khi liên kết) |
| Tốc độ lấy mẫu | 50 ms (đáp ứng cực nhanh và kiểm soát chính xác độ dốc nhiệt) |
| Hiển thị | Màn hình LCD trắng hiển thị độ tương phản cao, 4 số cho PV (chiều cao ký tự 15.2 mm) và SV/Thời gian đoạn |
| Kiểu chân đấu nối | Cầu đấu bắt vít (Screw terminal block) kèm nắp bảo vệ ngón tay |
| Cấp bảo vệ mặt trước | IP66 (chống bụi, chống nước tạt khi gắn trên mặt tủ kín) |
Kiểm soát quy trình nhiệt theo chu trình thời gian (Ramp/Soak Control)
Khác biệt hoàn toàn với dòng E5CC tiêu chuẩn vốn chỉ giữ một giá trị nhiệt độ cố định (Fixed SV), ký hiệu “T” trong mã E5CC-TQX3A5M-003 định danh đây là dòng Program Controller chuyên dụng. Thiết bị cho phép thiết lập biểu đồ nhiệt độ thay đổi tuần tự theo thời gian:
- Linh hoạt phân đoạn: Cấu hình tối đa 8 mẫu quy trình (patterns), mỗi mẫu chứa tới 32 bước gia nhiệt, giữ nhiệt hoặc hạ nhiệt (segments). Khi cần các quy trình nhiệt luyện phức tạp dài ngày, các pattern có thể liên kết tiếp nối nhau để tạo thành chuỗi lên đến 256 đoạn.
- Kiểm soát độ dốc (Ramp Rate): Người vận hành có thể cài đặt chính xác tốc độ tăng/giảm nhiệt theo thời gian (°C/phút hoặc °C/giờ), loại bỏ hoàn toàn nguy cơ sốc nhiệt gây nứt vỡ khuôn mẫu hoặc hỏng vật liệu.
- Chức năng Wait (Chờ nhiệt độ): Trong giai đoạn chuyển bước, nếu nhiệt độ thực tế chưa đạt tới giá trị yêu cầu do quán tính của lò, bộ điều khiển sẽ kích hoạt trạng thái dừng đếm thời gian phân đoạn cho tới khi PV nằm trong khoảng dung sai cho phép, đảm bảo vật liệu được nung đủ thời gian tiêu chuẩn.
Ngõ ra xung kích SSR và hệ thống báo động 3 relay độc lập
Model E5CC-TQX3A5M-003 tích hợp cấu hình phần cứng tối ưu cho các hệ thống gia nhiệt tải điện trở công suất lớn:
- Ngõ ra điện áp 12 VDC chuyên dụng: Tín hiệu xung logic được thiết kế để điều khiển trực tiếp rơ-le bán dẫn (SSR). Nhờ chu kỳ điều khiển có thể rút ngắn xuống mức cực nhỏ kết hợp cùng thuật toán 2-DOF PID chu kỳ lấy mẫu 50 ms, hệ thống triệt tiêu hiện tượng vọt lố (overshoot) và duy trì độ ổn định nhiệt độ ở mức chính xác tuyệt đối.
- 3 relay cảnh báo trợ lực: Người dùng có thể phân định các chức năng cảnh báo khác nhau cho từng ngõ ra: Alarm 1 dành cho bảo vệ quá nhiệt ngắt khẩn cấp, Alarm 2 báo trạng thái hoàn thành chu trình (End output), và Alarm 3 báo hiệu thời điểm chuyển đoạn (Segment output) để kích hoạt van làm mát hoặc còi báo cho công nhân vận hành.
Truyền thông RS-485 trong hệ thống giám sát tập trung
Đuôi mã -003 trang bị cổng nối tiếp RS-485 hỗ trợ chuẩn giao tiếp Modbus-RTU và Omron CompoWay/F. Tính năng này giải quyết các bài toán công nghiệp quan trọng:
- Tích hợp PLC và HMI dễ dàng: Toàn bộ dữ liệu biểu đồ nhiệt (Pattern SV), thời gian còn lại của phân đoạn, nhiệt độ hiện tại (PV) và trạng thái cảnh báo đều được đọc/ghi trực tiếp qua mạng 2 dây, giảm bớt dây nối vật lý rườm rà.
- Quản trị công thức (Recipe Management): Máy chủ SCADA hoặc màn hình HMI trung tâm có thể nạp hàng loạt thông số công thức gia nhiệt xuống E5CC-TQX3A5M-003 chỉ trong vài giây khi chuyển đổi mặt hàng sản xuất.
- Ghi dữ liệu kiểm chuẩn: Dữ liệu PV được truyền liên tục về phần mềm máy tính để vẽ biểu đồ và lưu trữ hồ sơ nhiệt độ phục vụ đánh giá chất lượng sản phẩm xuất xưởng.
Ứng dụng thực tế điển hình
E5CC-TQX3A5M-003 là lựa chọn cốt lõi cho các thiết bị công nghiệp đòi hỏi biên độ nhiệt thay đổi có kiểm soát:
- Lò nung thí nghiệm và lò phân tích mẫu: Đòi hỏi tăng nhiệt từ từ đến các mốc 300°C, 600°C, 1000°C và giữ ổn định ở từng mốc.
- Lò nhiệt luyện thép, ram, ủ, tôi kim loại: Đảm bảo cấu trúc tinh thể vật liệu đạt chuẩn thông qua kiểm soát nghiêm ngặt dải làm nguội và ủ nhiệt.
- Tủ sấy sơn tĩnh điện, sấy linh kiện điện tử: Yêu cầu giai đoạn nâng nhiệt khử ẩm ban đầu trước khi nâng lên nhiệt độ sấy khô bề mặt.
- Nồi hấp tiệt trùng y tế (Autoclave): Chu trình gia nhiệt, duy trì áp suất/nhiệt độ tiệt trùng và xả áp làm mát tuần tự.
Lưu ý đấu nối và kỹ thuật vận hành
- Tín hiệu ngõ vào cảm biến: Chân tín hiệu can nhiệt hoặc RTD phải đi qua máng dây riêng, cách xa các đường dây động lực của biến tần, contactor hoặc đường dẫn dòng tải lớn của SSR để tránh hiện tượng can nhiễu số đo.
- Đấu nối ngõ ra kích SSR: Lưu ý đúng cực tính âm (-) và dương (+) trên chân điều khiển xung. Tuyệt đối không cấp nguồn điện lưới 220 VAC vào hai chân ngõ ra xung điện áp này vì sẽ gây nổ mạch điều khiển bên trong.
- Đường truyền RS-485: Khuyến nghị sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (Shielded Twisted Pair – STP). Tại thiết bị cuối cùng trên đường bus, cần gắn thêm điện trở kết thúc (Terminating resistor) 120 Ω giữa hai chân A và B để ổn định tín hiệu.
