Thông số kỹ thuật E5EC-RR4A5M-000 Omron

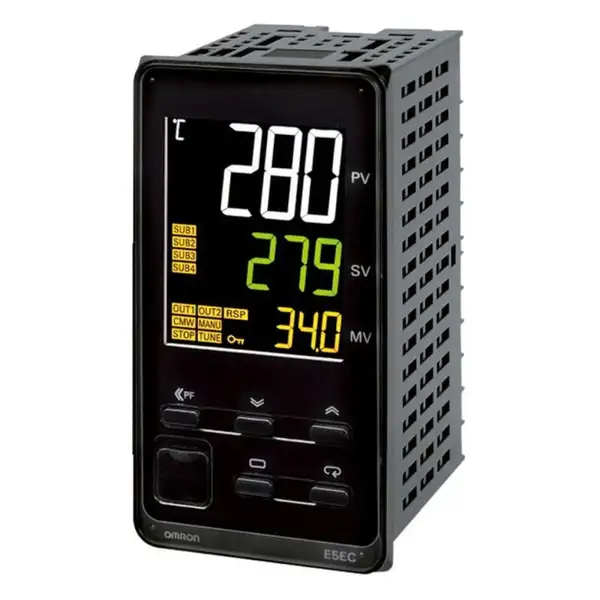

Bộ điều khiển nhiệt độ Omron E5EC-RR4A5M-000 là thiết bị điều khiển kích thước 48 x 96 mm (chuẩn 1/8 DIN), sở hữu cấu hình ngõ ra kép dạng rơle (Relay/Relay) chuyên dụng cho các ứng dụng điều khiển hai chiều nóng/lạnh hoặc hai ngưỡng độc lập, kết hợp cùng 4 ngõ ra phụ phục vụ cảnh báo hệ thống.
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Mã sản phẩm | E5EC-RR4A5M-000 |
| Hãng sản xuất | Omron |
| Kích thước mặt trước | 48 x 96 mm (1/8 DIN, dạng đứng), chiều sâu thân 60 mm |
| Nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Công suất tiêu thụ | Khoảng 8.3 VA (tại 100 VAC) / 11.2 VA (tại 240 VAC) |
| Tín hiệu ngõ vào (Universal Input) |
– Can nhiệt (TC): K, J, T, E, L, U, N, R, S, B, W, PL II – Nhiệt điện trở (RTD): Pt100, JPt100 – Tín hiệu tương tự: 4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V |
| Chu kỳ lấy mẫu | 50 ms (đáp ứng tốc độ cao) |
| Ngõ ra điều khiển 1 (Control Output 1) | Rơle (SPST-NO), 250 VAC, 5 A (tải thuần trở) |
| Ngõ ra điều khiển 2 (Control Output 2) | Rơle (SPST-NO), 250 VAC, 5 A (tải thuần trở) |
| Ngõ ra cảnh báo (Auxiliary Outputs) | 4 ngõ ra rơle (SPST-NO, 250 VAC, 2 A tải thuần trở) |
| Phương pháp điều khiển | Điều khiển ON/OFF hoặc 2-PID (có Auto-tuning độc lập) |
| Hiển thị | Màn hình LCD 3 dòng: PV (trắng, cao 18 mm), SV (xanh lá, cao 11 mm), MV/thông tin phụ (trắng/cam) |
| Kiểu đấu nối | Bắt vít cầu đấu (Screw terminal block có nắp che bảo vệ) |
| Cấp độ bảo vệ | Mặt trước IP66, vỏ máy IP20, cầu đấu IP00 |
Cơ chế ngõ ra rơle kép (Dual Relay Output) và tính năng điều khiển Nóng/Lạnh
Ký hiệu RR trong mã sản phẩm định danh hai ngõ ra điều khiển độc lập đều sử dụng tiếp điểm rơle cơ học chịu tải lên đến 5 A ở 250 VAC. Cấu hình này mang lại khả năng xử lý linh hoạt cho các bài toán công nghệ đặc thù:
- Điều khiển Heating/Cooling đồng thời: Ngõ ra 1 kích hoạt điện trở sấy nhiệt, ngõ ra 2 điều khiển van điện từ làm mát bằng nước hoặc quạt tản nhiệt. Bộ điều khiển hỗ trợ cài đặt vùng chết (Deadband) hoặc vùng chồng lấn (Overlap) nhằm tối ưu nhiệt độ, tránh xung đột giữa thiết bị làm nóng và làm mát.
- Phân cấp công suất gia nhiệt (Stage Heating): Sử dụng hai ngõ ra rơle để kích hoạt hai dàn thanh nhiệt theo bậc thang nhiệt độ, giúp giảm tải dòng khởi động và chống sốc nhiệt hệ thống.
- Độ tiện dụng khi đấu nối: Khác với các dòng ngõ ra xung điện áp (khiến người dùng bắt buộc phải dùng rơle bán dẫn SSR), ngõ ra rơle của E5EC-RR4A5M-000 cho phép đóng cắt trực tiếp cuộn hút của khởi động từ (contactor) hoặc van điện mà không cần thêm bộ chuyển đổi trung gian.
Điểm vượt trội từ 4 ngõ ra phụ và màn hình hiển thị 3 dòng
Phiên bản E5EC-RR4A5M-000 cung cấp tới 4 ngõ ra rơle cảnh báo (Auxiliary Output 4), mang đến giải pháp phân tầng an toàn tối đa cho tủ điện vận hành mà không cần gắn thêm rơle phụ bên ngoài:
- Cài đặt độc lập 4 ngưỡng bảo vệ: cảnh báo giới hạn trên tuyệt đối, cảnh báo giới hạn dưới, cảnh báo độ lệch nhiệt độ (deviation) và cảnh báo đứt cảm biến (loop break alarm).
- Màn hình hiển thị số màu trắng công nghệ tương phản cao, góc nhìn rộng, giúp quan sát thông số PV rõ ràng từ xa hoặc trong điều kiện ánh sáng công xưởng yếu.
- Hàng hiển thị thứ ba hiển thị đồng thời giá trị phần trăm công suất mở ngõ ra (MV), mã lỗi, hoặc thời gian vận hành mà không cần thao tác bấm chuyển đổi màn hình.
Sự khác biệt của E5EC-RR4A5M-000 so với các model cùng phân khúc
Nhằm giúp người kỹ thuật lựa chọn đúng thiết bị theo tải điều khiển thực tế, bảng so sánh dưới đây đối chiếu cấu hình phần cứng giữa các mã phổ biến của dòng E5EC 48 x 96 mm:
| Model | Ngõ ra điều khiển 1 & 2 | Số ngõ ra phụ | Ứng dụng tối ưu |
|---|---|---|---|
| E5EC-RR4A5M-000 | Relay / Relay (5 A) | 4 Rơle | Hệ thống điều khiển Nóng/Lạnh bằng van/contactor, hoặc gia nhiệt 2 cấp. |
| E5EC-RX4A5M-000 | Relay / Không có | 4 Rơle | Gia nhiệt đơn thuần đóng cắt qua contactor, tải đóng ngắt chu kỳ dài. |
| E5EC-QX4A5M-000 | Xung áp (SSR) / Không có | 4 Rơle | Hệ thống sấy PID tần suất đóng cắt liên tục yêu cầu độ chính xác cao qua SSR. |
| E5EC-QR4A5M-000 | Xung áp (SSR) / Relay | 4 Rơle | Gia nhiệt chính xác bằng SSR, làm mát hỗ trợ qua van điện từ bằng Relay. |
Hướng dẫn đấu dây và các điểm lưu ý kỹ thuật
Để đảm bảo độ bền cho tiếp điểm rơle và độ chính xác của cảm biến, quy trình lắp đặt cần tuân thủ các nguyên tắc sau:
- Cấp nguồn (Chân 1, 2): Nối nguồn xoay chiều 100-240 VAC. Cần lắp thêm cầu chì bảo vệ 1 A đường nguồn để phòng ngừa sự cố chập lưới điện.
- Cảm biến ngõ vào (Universal Input): Khi dùng can nhiệt, phải nối dây bù nhiệt đúng cực tính dương (+) và âm (-). Khi sử dụng cảm biến PT100 3 dây, bảo đảm 3 lõi dây có cùng chiều dài và tiết diện để hạn chế sai số bù điện trở đường dây.
- Bảo vệ tiếp điểm rơle điều khiển: Ngõ ra tiếp điểm rơle cơ học có tuổi thọ đóng ngắt nhất định (khoảng 100.000 lần ở tải định mức). Nếu dùng để đóng mở cuộn hút khởi động từ hoặc van điện từ (tải cảm kháng), bắt buộc phải mắc thêm mạch dập hồ quang RC song song với tải để khử điện áp cảm ứng ngược, tránh hiện tượng dính tiếp điểm hoặc gây nhiễu ngược về vi xử lý.
- Khoảng cách đường dây: Tách riêng cáp tín hiệu đo nhiệt độ khỏi các đường dây động lực cấp cho động cơ hoặc biến tần tối thiểu 20 cm để chống nhiễu trường điện từ.
