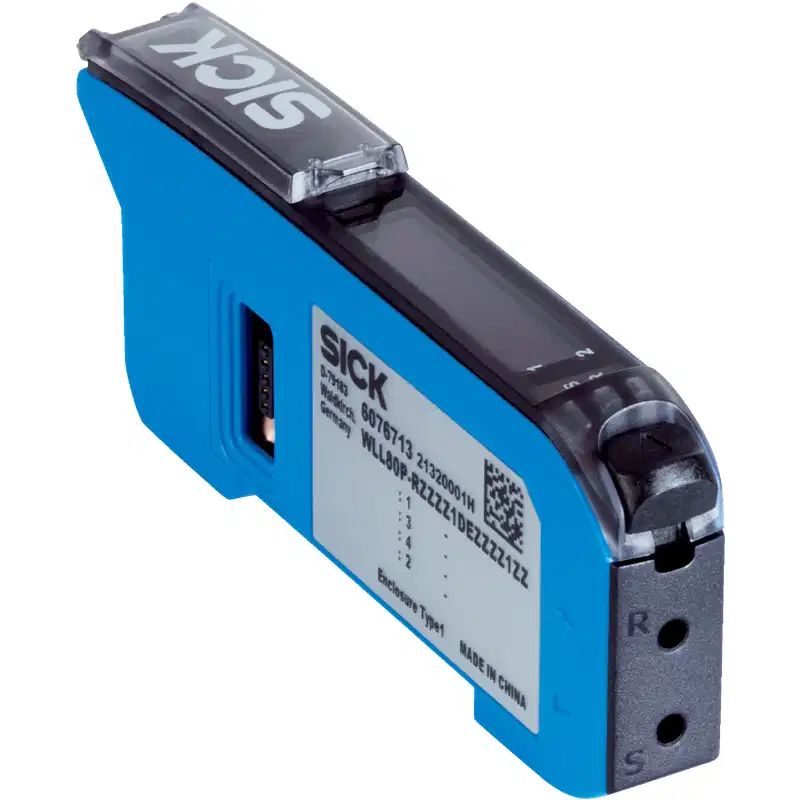

Thông số kỹ thuật bộ khuếch đại sợi quang SICK WLL80P-RZZZZ1DMZZZZ1ZZ
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | WLL80P-RZZZZ1DMZZZZ1ZZ |
| Dòng sản phẩm | WLL80 |
| Loại thiết bị | Bộ khuếch đại sợi quang |
| Cấu hình thiết bị | Đế cơ bản, hoạt động phụ thuộc vào cáp sợi quang được sử dụng |
| Điện áp cung cấp | 12–24 V DC |
| Độ gợn điện áp cho phép | ±10% |
| Dòng điện tiêu thụ | ≤50 mA |
| Nguồn sáng | LED ánh sáng đỏ nhìn thấy được |
| Bước sóng | 660 nm |
| Tuổi thọ LED trung bình | 100.000 giờ tại nhiệt độ môi trường +25°C |
| Thời gian đáp ứng | ≤16 µs |
| Tần số chuyển mạch | 31,2 kHz |
| Chế độ chuyển mạch | Chuyển mạch sáng/tối |
| Chức năng định thời | Trễ bật, trễ tắt, trễ bật và tắt, xung đơn, trễ bật kết hợp phát xung hoặc tắt chức năng |
| Thời gian trễ | 0–30.000 ms, cài đặt bằng nút vận hành hoặc qua gateway |
| Ngõ ra tín hiệu | Switching signal QL1 và QL2 |
| Hiển thị | Màn hình hiển thị chức năng cảm biến; LED xanh báo nguồn; LED vàng 1 và 2 báo trạng thái ngõ ra |
| Ngôn ngữ menu | Đức, Anh, Trung, Hàn, Nhật |
| Kết nối | Đầu nối bus bên trong |
| Kích thước W × H × D | 10,5 × 33,2 × 79,9 mm |
| Vật liệu vỏ | Nhựa PC |
| Khối lượng | Xấp xỉ 23 g |
| Cấp bảo vệ | IP54 |
| Nhiệt độ làm việc | –25°C đến +55°C |
| Nhiệt độ lưu trữ | –40°C đến +70°C |
| Độ ẩm môi trường | 35–85% RH, không ngưng tụ |
| Phụ kiện đi kèm | Giá lắp BEF-WLL180 |
WLL80P-RZZZZ1DMZZZZ1ZZ dùng để làm gì?
SICK WLL80P-RZZZZ1DMZZZZ1ZZ là bộ khuếch đại dành cho cảm biến sợi quang trong các hệ thống tự động hóa công nghiệp. Thiết bị tiếp nhận tín hiệu quang từ cáp sợi quang, xử lý tín hiệu và tạo tín hiệu chuyển mạch phục vụ việc phát hiện vật thể, kiểm tra vị trí hoặc đếm sản phẩm.
Do khoảng cách phát hiện phụ thuộc vào loại cáp sợi quang kết nối, không nên đánh giá tầm hoạt động của thiết bị chỉ dựa trên bộ khuếch đại. Khi lựa chọn, cần xác định đồng thời loại đầu sợi, hình dạng vùng phát hiện, khoảng cách cảm biến và điều kiện lắp đặt.
Đặc điểm vận hành đáng chú ý
- Đèn LED đỏ 660 nm: tạo vùng sáng dễ quan sát khi căn chỉnh cảm biến và phù hợp với nhiều ứng dụng phát hiện vật thể thông thường.
- Đáp ứng nhanh: thời gian đáp ứng tối đa 16 µs, phù hợp với các dây chuyền có tốc độ chuyển động cao.
- Cài đặt trực tiếp: màn hình và các nút vận hành cho phép thiết lập tham số cảm biến ngay trên thiết bị.
- Hỗ trợ xử lý tín hiệu: có chức năng chuyển mạch sáng/tối, đảo tín hiệu, định thời và chức năng đếm kết hợp khử dội.
- Hai kênh hiển thị trạng thái: LED vàng 1 và LED vàng 2 hiển thị trạng thái của các tín hiệu chuyển mạch tương ứng.
- Thiết kế nhỏ gọn: chiều rộng chỉ 10,5 mm, thuận tiện bố trí nhiều bộ khuếch đại trên tủ điện hoặc thanh lắp đặt.
Cài đặt và sử dụng trong hệ thống cảm biến sợi quang
1. Chọn cáp sợi quang phù hợp
Bộ WLL80P không hoạt động độc lập như một cảm biến hoàn chỉnh mà cần kết hợp với cáp sợi quang tương thích. Cáp dạng thu-phát, phản xạ khuếch tán, xuyên tia hoặc loại chuyên dụng sẽ tạo ra đặc tính phát hiện khác nhau. Loại cáp cần được chọn theo kích thước vật thể, khoảng cách phát hiện, không gian lắp đặt và yêu cầu chống nhiễu quang.
2. Cấp nguồn và thiết lập tham số
Kết nối nguồn một chiều trong phạm vi 12–24 V DC, sau đó thực hiện căn chỉnh vùng phát hiện và cài đặt ngưỡng bằng các nút vận hành. Có thể lựa chọn chế độ chuyển mạch sáng hoặc tối, thời gian đáp ứng, chức năng định thời và chức năng đảo tín hiệu theo yêu cầu điều khiển.
3. Kiểm tra tín hiệu đầu ra
LED xanh sáng ổn định cho biết thiết bị đã được cấp nguồn. LED vàng 1 và LED vàng 2 cho biết trạng thái của các tín hiệu chuyển mạch QL1 và QL2. Khi đèn vàng nhấp nháy, thiết bị đang thực hiện teach-in hoặc phát hiện lỗi trong quá trình teach-in.
Ứng dụng thực tế
- Phát hiện sản phẩm trên băng tải và dây chuyền lắp ráp.
- Đếm chi tiết, nắp, linh kiện hoặc sản phẩm tốc độ cao.
- Kiểm tra vị trí, sự có mặt và trạng thái lắp đặt của chi tiết.
- Phát hiện vật thể trong không gian hẹp mà cảm biến quang thông thường khó lắp đặt.
- Giám sát sản phẩm trong máy đóng gói, máy cấp phôi và thiết bị tự động hóa.
Lưu ý khi lắp đặt
- Khoảng cách phát hiện thực tế phải được xác định theo cáp sợi quang sử dụng, không chỉ theo mã bộ khuếch đại.
- Tránh để đầu sợi quang bị bám bụi, dầu hoặc trầy xước vì có thể làm giảm cường độ tín hiệu.
- Không lắp thiết bị ở nơi có nước hoặc bụi vượt quá điều kiện bảo vệ IP54.
- Cố định chắc bộ khuếch đại và cáp để hạn chế rung động, sai lệch vị trí hoặc gãy cáp.
- Khi dùng chức năng đếm hoặc định thời, cần kiểm tra thời gian đáp ứng và tần số chuyển mạch theo tốc độ thực tế của dây chuyền.
- Thực hiện teach-in sau khi hoàn tất lắp đặt cáp và đưa sản phẩm mẫu vào đúng vị trí cần phát hiện.
Phụ kiện và khả năng mở rộng
WLL80P-RZZZZ1DMZZZZ1ZZ được cung cấp kèm giá lắp BEF-WLL180. Thiết bị sử dụng đầu nối bus bên trong và có thể cài đặt thông qua các nút trên mặt trước hoặc qua gateway phù hợp với cấu hình hệ thống. Khi thay thế hoặc mở rộng, cần kiểm tra sự tương thích giữa bộ khuếch đại, cáp sợi quang, đầu nối bus và thiết bị giao tiếp đang sử dụng.
Nhận diện đúng mã sản phẩm
SICK WLL80P-RZZZZ1DMZZZZ1ZZ thuộc dòng bộ khuếch đại sợi quang WLL80, sử dụng nguồn 12–24 V DC, LED đỏ 660 nm, màn hình cài đặt và kết nối bus bên trong. Khi đặt hàng, cần giữ nguyên toàn bộ chuỗi mã WLL80P-RZZZZ1DMZZZZ1ZZ vì các biến thể khác trong dòng WLL80 có thể thay đổi cấu hình kết nối, chức năng hoặc đặc tính ngõ ra.
