Thông số kỹ thuật bộ khuếch đại sợi quang SICK WLL80P-22TGY1DMZZZZ1Z1
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | SICK |
| Mã sản phẩm | WLL80P-22TGY1DMZZZZ1Z1 |
| Dòng sản phẩm | WLL80 |
| Loại thiết bị | Bộ khuếch đại cảm biến sợi quang |
| Kiểu thiết bị | Base unit, sử dụng tùy theo loại cáp sợi quang kết nối |
| Nguyên lý cảm biến | Phụ thuộc vào cáp sợi quang được sử dụng |
| Nguồn sáng | LED, ánh sáng đỏ nhìn thấy được |
| Bước sóng | 660 nm |
| Điện áp cung cấp | 12–24 V DC |
| Độ gợn điện áp cho phép | ±10% |
| Dòng tiêu thụ | ≤50 mA |
| Số ngõ ra | 2 ngõ ra số, điều chỉnh độc lập |
| Kiểu ngõ ra | Push-pull PNP/NPN |
| Dòng tải ngõ ra tối đa | ≤100 mA |
| Thời gian đáp ứng | ≤16 µs |
| Tần số chuyển mạch | 31,2 kHz |
| Khoảng thời gian cài đặt | 0–30.000 ms |
| Đầu nối | Giắc đực M8, 4 chân |
| Kích thước (Rộng × Cao × Sâu) | 10,5 × 33,2 × 79,9 mm |
| Khối lượng | Khoảng 24 g |
| Cấp bảo vệ vỏ | IP54 |
| Nhiệt độ môi trường khi vận hành | −25 đến +55 °C |
| Nhiệt độ lưu trữ | −40 đến +70 °C |
| Phụ kiện đi kèm | Giá đỡ BEF-WLL180 |
Đặc điểm của SICK WLL80P-22TGY1DMZZZZ1Z1

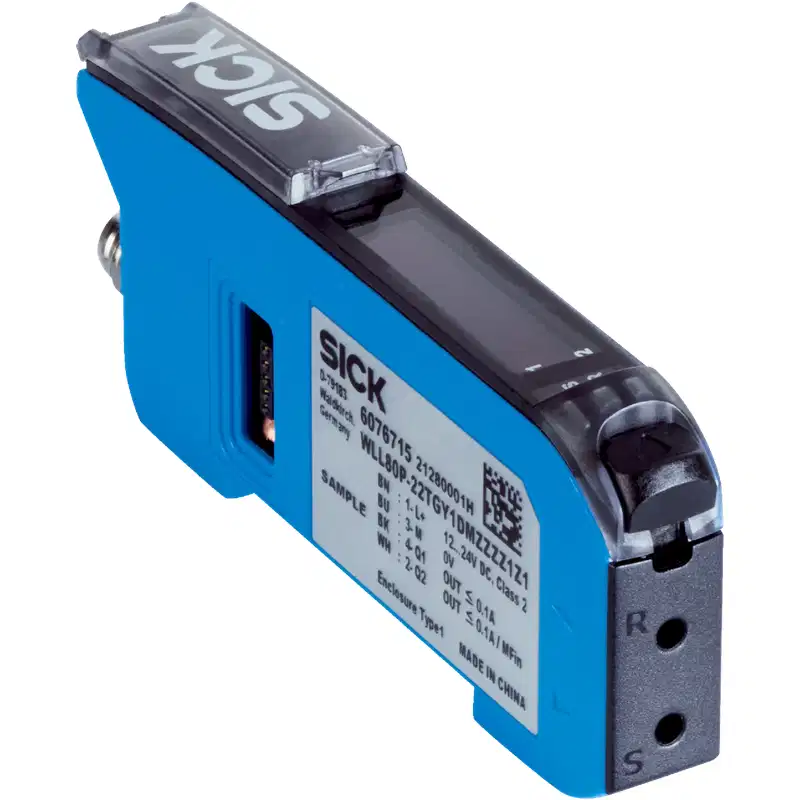

SICK WLL80P-22TGY1DMZZZZ1Z1 là bộ khuếch đại cảm biến sợi quang thuộc dòng WLL80, được sử dụng cùng cáp sợi quang phù hợp để phát hiện vật thể trong các vị trí hẹp, khu vực khó tiếp cận hoặc môi trường yêu cầu đầu cảm biến có kích thước nhỏ. Đây là bộ xử lý tín hiệu dạng base unit; khoảng cách phát hiện và đặc tính làm việc phụ thuộc vào loại cáp sợi quang được lắp cùng.
Thiết bị sử dụng LED ánh sáng đỏ bước sóng 660 nm, giúp việc căn chỉnh và kiểm tra vùng cảm biến thuận tiện hơn. Bộ khuếch đại có màn hình hiển thị, phím vận hành và hai đèn LED vàng riêng biệt để theo dõi trạng thái của hai ngõ ra.
- Hai ngõ ra số có thể cài đặt độc lập.
- Ngõ ra push-pull hỗ trợ cấu hình PNP hoặc NPN.
- Tốc độ đáp ứng cao, thời gian đáp ứng tối đa 16 µs ở cấu hình tương ứng.
- Có thể cài đặt chế độ chuyển mạch sáng/tối.
- Hỗ trợ các chức năng định thời, đảo tín hiệu và bộ đếm.
- Có thể thiết lập thông số bằng phím trên thiết bị hoặc thông qua gateway phù hợp.
- Thiết kế nhỏ gọn với đầu nối M8 4 chân.
Nguyên lý hoạt động và khả năng xử lý tín hiệu
WLL80P-22TGY1DMZZZZ1Z1 phát tín hiệu quang qua cáp sợi quang và tiếp nhận tín hiệu phản hồi theo cấu hình của loại cáp được sử dụng. Bộ khuếch đại xử lý sự thay đổi của tín hiệu để xác định trạng thái có hoặc không có vật thể, sau đó xuất tín hiệu điều khiển qua Q1 và QL2.
Hai kênh đầu ra có thể được cấu hình riêng cho các nhiệm vụ khác nhau. Người dùng có thể lựa chọn chuyển mạch sáng hoặc chuyển mạch tối, thiết lập thời gian trễ bật, trễ tắt, trễ hai chiều, phát xung một lần hoặc kết hợp trễ bật và phát xung. Thời gian trễ có thể cài đặt trong phạm vi từ 0 đến 30.000 ms.
Chức năng hiển thị
- LED xanh: báo trạng thái hoạt động và nguồn cấp.
- LED vàng 1: hiển thị trạng thái ngõ ra 1; đèn nhấp nháy khi đang teach-in hoặc xảy ra lỗi teach-in.
- LED vàng 2: hiển thị trạng thái ngõ ra 2; đèn nhấp nháy khi đang teach-in hoặc xảy ra lỗi teach-in.
- Màn hình: hiển thị các chức năng và thông số của cảm biến.
Ngôn ngữ menu hỗ trợ gồm tiếng Đức, tiếng Anh, tiếng Trung, tiếng Hàn và tiếng Nhật.
Đấu nối và cấu hình ngõ ra
| Chân | Màu dây | Chức năng |
|---|---|---|
| Chân 4 | Đen (BK) | Ngõ ra số Q1; khi phát hiện vật thể, Q1 ở mức HIGH. Chức năng có thể cấu hình. |
| Chân 2 | Trắng (WH) | Ngõ ra số QL2; khi phát hiện vật thể, QL2 ở mức HIGH. Chức năng có thể cấu hình. |
Ngõ ra dạng push-pull có thể làm việc theo logic PNP hoặc NPN. Điện áp tín hiệu PNP ở mức HIGH xấp xỉ điện áp nguồn trừ 2,5 V; mức LOW xấp xỉ 0 V. Với NPN, mức HIGH xấp xỉ điện áp nguồn và mức LOW nhỏ hơn 2,5 V.
Hai ngõ ra được bảo vệ chống đảo cực, quá dòng và ngắn mạch. Khi lắp đặt, cần lựa chọn sơ đồ đấu dây phù hợp với loại ngõ vào của PLC, bộ điều khiển hoặc thiết bị tự động hóa đang sử dụng.
Ứng dụng phù hợp
Bộ khuếch đại sợi quang SICK WLL80P-22TGY1DMZZZZ1Z1 phù hợp với các hệ thống cần phát hiện vật thể nhanh và ổn định trong không gian hạn chế. Một số ứng dụng tiêu biểu gồm:
- Phát hiện sản phẩm trên băng tải.
- Kiểm tra vị trí, sự hiện diện hoặc thiếu hụt của chi tiết.
- Đếm sản phẩm trong dây chuyền đóng gói.
- Phát hiện vật thể tại các cơ cấu máy có khoảng hở nhỏ.
- Kiểm tra chi tiết trong máy lắp ráp tự động.
- Phát hiện vật thể ở vị trí có nhiệt độ hoặc hình dạng khiến cảm biến thông thường khó bố trí.
Do khoảng cách phát hiện không cố định trên riêng bộ khuếch đại mà phụ thuộc vào cáp sợi quang, cần chọn đúng loại cáp theo kích thước vật thể, khoảng cách làm việc, hướng phát hiện và không gian lắp đặt.
Lưu ý khi lắp đặt và vận hành
- Sử dụng nguồn một chiều ổn định trong khoảng 12–24 V DC, độ gợn không vượt quá ±10%.
- Không cấp nguồn xoay chiều trực tiếp cho thiết bị.
- Kiểm tra sơ đồ chân M8 4 chân trước khi đấu vào PLC hoặc mạch điều khiển.
- Chọn cáp sợi quang tương thích với bộ khuếch đại và yêu cầu phát hiện thực tế.
- Lắp thiết bị trong giới hạn nhiệt độ môi trường từ −25 đến +55 °C.
- Cấp bảo vệ IP54 phù hợp với môi trường công nghiệp thông thường nhưng không nên để thiết bị tiếp xúc trực tiếp với tia nước, dầu hoặc bụi xâm nhập mạnh.
- Cố định thiết bị bằng giá đỡ BEF-WLL180 hoặc phương án cơ khí tương thích để hạn chế rung động.
- Thực hiện teach-in sau khi hoàn tất lắp đặt cáp sợi quang và điều chỉnh lại thông số khi vị trí, màu sắc hoặc bề mặt vật thể thay đổi.
Lựa chọn đúng mã WLL80P-22TGY1DMZZZZ1Z1
Mã WLL80P-22TGY1DMZZZZ1Z1 là bộ khuếch đại sợi quang sử dụng nguồn 12–24 V DC, có hai ngõ ra số push-pull PNP/NPN và đầu nối M8 4 chân. Khi thay thế hoặc bổ sung thiết bị, cần kiểm tra đồng thời mã đầy đủ, kiểu đầu nối, số lượng ngõ ra, điện áp nguồn và loại cáp sợi quang dự kiến sử dụng.
Không nên lựa chọn chỉ dựa trên tên dòng WLL80, vì các biến thể khác có thể khác về kiểu kết nối, chức năng ngõ ra, giao diện điều khiển hoặc cấu hình tín hiệu. Việc đối chiếu đúng mã đầy đủ giúp tránh sai sơ đồ đấu nối và sai chức năng trong hệ thống tự động hóa.
