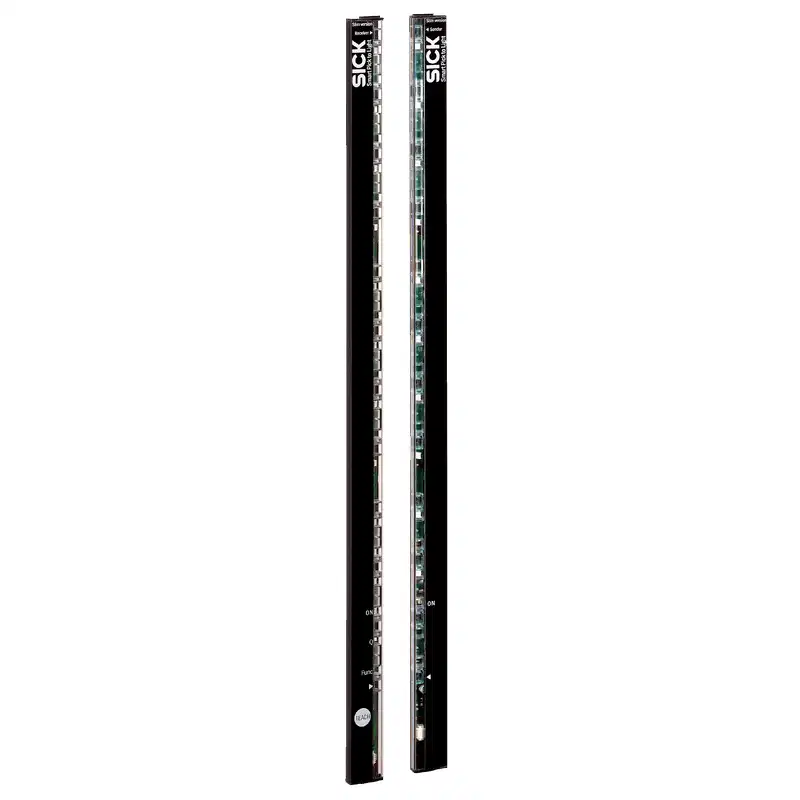

Lưới quang tự động hóa Sick SPL-S440PTS2W04 440 mm

Name: Lưới quang tự động hóa Sick SPL-S440PTS2W04 440 mm
SKU: SPL-S440PTS2W04
Price: 1 VND
Availability: InStock

1 VNĐ

Mã sản phẩm: SPL-S440PTS2W04
Nhà Sản Xuất: Sick
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

SKU: SPL-S440PTS2W04 Danh mục: Cảm biến vùng an toàn Sick

Mô tả
Tổng quan

Thông số kỹ thuật lưới quang tự động hóa Sick SPL-S440PTS2W04

Thông số	Giá trị
Mã sản phẩm	SPL-S440PTS2W04
Hãng sản xuất	Sick
Loại sản phẩm	Lưới quang tự động hóa, bộ phát và bộ thu
Chiều cao vùng phát hiện	440 mm
Số lượng tia	12 tia
Khoảng cách giữa các tia	40 mm
Nguyên lý cảm biến	Sender/receiver
Nguyên lý tia sáng	Tia song song
Kích thước vật thể nhỏ nhất phát hiện	45 mm, với tia song song
Phạm vi hoạt động	1,5 m
Phạm vi tối đa	3 m
Thời gian đáp ứng	19 ms, với tia song song
Nguồn sáng	Ánh sáng hồng ngoại, bước sóng 950 nm
Điện áp cung cấp	24 VDC ±20%
Ngõ ra	PNP; ngõ ra kích hoạt khi tia sáng bị che
Dòng điện ngõ ra tối đa	100 mA
Chức năng Muting	Tắt
Automatic teach	Kích hoạt
Kiểu kết nối	Cáp có đầu nối M12, 4 chân
Kích thước W × H × D	36,5 × 512,4 × 12,4 mm
Cấp bảo vệ	IP65
Vật liệu vỏ	PMMA
Nhiệt độ hoạt động	-25 °C đến +55 °C
Trọng lượng	60 g

Đặc điểm của Sick SPL-S440PTS2W04

Sick SPL-S440PTS2W04 là lưới quang tự động hóa có chiều cao vùng phát hiện 440 mm, được thiết kế theo cấu hình bộ phát và bộ thu. Thiết bị sử dụng 12 tia hồng ngoại song song với khoảng cách 40 mm, phù hợp để kiểm tra sự hiện diện, phát hiện vật thể hoặc giám sát vật liệu đi qua một khu vực xác định trên dây chuyền.

Với khoảng cách phát hiện tối thiểu 45 mm theo cấu hình tia song song, model này thích hợp cho các ứng dụng cần phát hiện vật thể có kích thước trung bình hoặc kiểm tra vùng chắn sáng thay vì đo biên dạng chi tiết. Phạm vi hoạt động tiêu chuẩn là 1,5 m và khoảng cách tối đa đạt 3 m.

Chiều cao phát hiện 440 mm, phù hợp với các khu vực kiểm tra có kích thước tương đối lớn.
12 tia sáng giúp giám sát nhiều vị trí trong cùng một vùng phát hiện.
Tia hồng ngoại 950 nm hỗ trợ phát hiện ổn định trong các ứng dụng tự động hóa công nghiệp.
Ngõ ra PNP kích hoạt khi một hoặc nhiều tia bị gián đoạn theo nguyên lý hoạt động của thiết bị.
Chức năng Automatic teach được kích hoạt, giúp thiết bị tự thiết lập trong quá trình khởi tạo.
Thiết kế có bộ ổn định bằng nhôm và cấp bảo vệ IP65.

Nguyên lý hoạt động và tín hiệu ngõ ra

SPL-S440PTS2W04 hoạt động theo nguyên lý sender/receiver: bộ phát tạo các tia hồng ngoại song song hướng về bộ thu. Khi vật thể đi qua và làm gián đoạn tia sáng, bộ thu nhận biết trạng thái che tia và kích hoạt ngõ ra.

Ngõ ra của model là loại PNP, được xác định là trạng thái tích cực khi tia sáng bị gián đoạn. Tín hiệu này có thể được đưa về đầu vào PLC, bộ điều khiển máy hoặc thiết bị xử lý tín hiệu tương thích với ngõ ra PNP.

Thiết bị có thời gian khởi tạo khoảng 1 giây và thời gian đáp ứng 19 ms ở chế độ tia song song. Việc đồng bộ giữa bộ phát và bộ thu được thực hiện bằng phương thức quang học.

Kết nối và lắp đặt

Sick SPL-S440PTS2W04 sử dụng cáp có đầu nối M12 4 chân. Khi lắp đặt, cần đặt bộ phát và bộ thu đối diện nhau, giữ cho các tia quang nằm trong vùng cần giám sát và bảo đảm khoảng cách không vượt quá phạm vi làm việc của thiết bị.

Cấp nguồn 24 VDC, trong giới hạn cho phép 24 VDC ±20%.
Căn chỉnh chính xác trục quang giữa bộ phát và bộ thu trước khi đưa vào vận hành.
Kiểm tra loại tín hiệu PNP để bảo đảm phù hợp với ngõ vào PLC hoặc bộ điều khiển.
Không tự suy đoán chân đấu nối nếu chưa xác định đúng sơ đồ chân của bộ cáp và đầu nối đi kèm.
Lắp đặt ở vị trí hạn chế va đập, rung động mạnh và tránh để bề mặt quang học bị che bởi bụi, dầu hoặc vật liệu bám dính.

Ứng dụng phù hợp

Với vùng phát hiện cao 440 mm và khoảng cách tia 40 mm, model này phù hợp cho các hệ thống tự động hóa cần xác định vật thể đi qua hoặc kiểm tra sự gián đoạn trong một vùng cố định, chẳng hạn:

Phát hiện sản phẩm trên băng tải.
Kiểm tra vật liệu có đi qua đúng vị trí hay không.
Giám sát khu vực đưa phôi, cấp liệu hoặc phân loại sản phẩm.
Phát hiện hàng hóa trong khu vực chuyển tiếp của dây chuyền.
Đếm hoặc xác nhận sự xuất hiện của vật thể có kích thước phù hợp với khoảng cách tia.

Lưu ý khi lựa chọn model

SPL-S440PTS2W04 nên được lựa chọn khi ứng dụng yêu cầu vùng phát hiện 440 mm, 12 tia song song, khoảng cách tia 40 mm và ngõ ra PNP. Đây không phải là lựa chọn tối ưu cho các ứng dụng cần phát hiện vật thể rất nhỏ hơn 45 mm hoặc cần độ phân giải dày hơn khoảng cách 40 mm.

Khi thay thế bằng một model khác trong cùng dòng, cần kiểm tra riêng chiều cao phát hiện, số lượng tia, khoảng cách tia, phạm vi hoạt động, kiểu ngõ ra, loại đầu nối và trạng thái các chức năng như Muting hoặc Automatic teach. Các model có ngoại hình tương tự nhưng khác mã có thể có cấu hình quang học và tín hiệu điều khiển khác nhau.

Môi trường vận hành và bảo vệ thiết bị

Thiết bị có cấp bảo vệ IP65, phù hợp với môi trường công nghiệp có bụi và nước bắn ở mức thông thường. Nhiệt độ hoạt động cho phép từ -25 °C đến +55 °C; nhiệt độ bảo quản từ -25 °C đến +70 °C.

SPL-S440PTS2W04 được bảo vệ chống đảo cực nguồn, bảo vệ ngắn mạch ngõ ra và hạn chế xung nhiễu. Để duy trì độ ổn định, nên vệ sinh định kỳ bề mặt quang học, kiểm tra độ thẳng hàng giữa bộ phát và bộ thu, đồng thời xác nhận tín hiệu PNP vẫn tương thích với mạch điều khiển của hệ thống.
