Thông số kỹ thuật lưới quang điện SICK MLG05W-0111B12501
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | MLG05W-0111B12501 |
| Dòng sản phẩm | MLG-2 WebChecker |
| Phiên bản thiết bị | Web guiding |
| Nguyên lý cảm biến | Thu phát độc lập (Sender/receiver) |
| Số tia sáng | 60 tia |
| Khoảng cách giữa các tia | 5 mm |
| Chiều rộng vùng đo tổng | 445 mm |
| Vùng đo phía đầu nối | 145 mm |
| Vùng mù ở giữa | 155 mm |
| Vùng đo phía đầu thiết bị | 145 mm |
| Chiều dài vật thể tối thiểu | 4 mm |
| Độ phân giải | ≥ 0,01 mm |
| Độ lặp lại | 6 µm |
| Độ chính xác | ±0,3 mm |
| Thời gian đáp ứng | 13,1 ms |
| Thời gian chu kỳ | 32 µs mỗi tia |
| Khoảng cách hoạt động | 2,5 m |
| Phạm vi hoạt động tối đa | 3,5 m |
| Điện áp cung cấp | 19,2 … 28,8 V DC |
| Ngõ ra chuyển mạch | Push-pull: PNP/NPN |
| Ngõ ra analog | 2 ngõ ra dòng Q A1, Q A2; 4 … 20 mA |
| Ngõ ra kỹ thuật số | 2 ngõ ra Q1, Q2 |
| Giao tiếp | IO-Link V1.1, COM3, 230,4 kbit/s |
| Dữ liệu quá trình IO-Link | 32 Byte (TYPE_2_V) |
| Chiều dài cáp IO-Link tối đa | 20 m |
| Nguồn sáng | LED, ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Kích thước bộ cảm biến | 34 × 529,4 × 30,6 mm (Rộng × Cao × Sâu) |
| Kiểu kết nối | Đầu nối M12, gồm đầu đực 5 chân, đầu đực 8 chân và đầu cái M12 4 chân D-coded |
| Vật liệu vỏ | Nhôm |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường làm việc | -30 … +55 °C |
| Nhiệt độ lưu trữ | -40 … +70 °C |
| Khối lượng | 1,159 kg |
| Bộ sản phẩm | 1 bộ phát và 1 bộ thu |
MLG05W-0111B12501 dùng để làm gì?

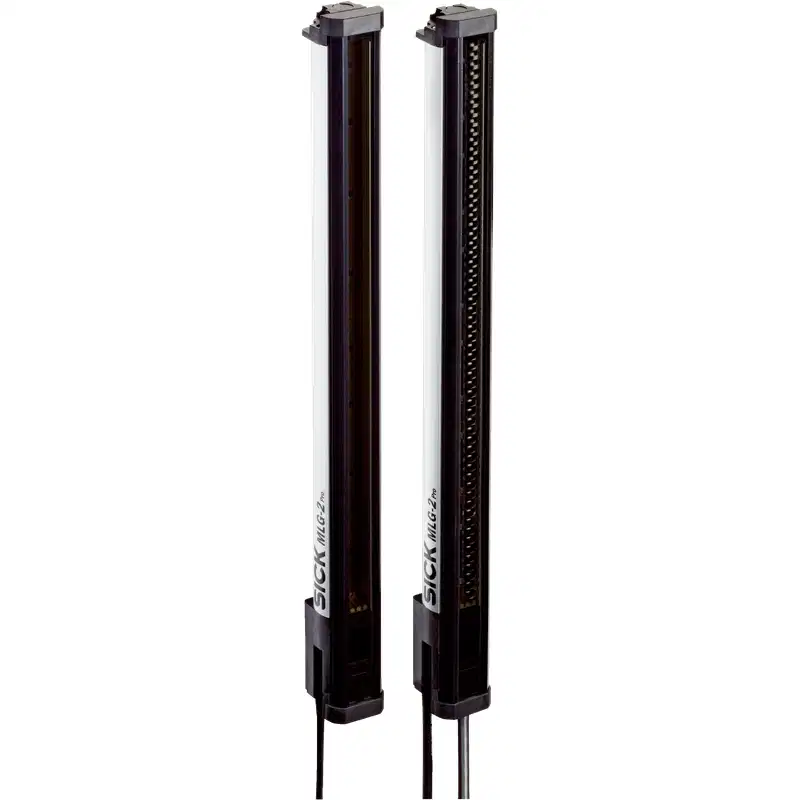

SICK MLG05W-0111B12501 là lưới quang điện dạng thu – phát thuộc dòng MLG-2 WebChecker, được thiết kế cho các ứng dụng giám sát và điều khiển vị trí vật liệu dạng web trong dây chuyền tự động hóa. Thiết bị tạo ra vùng tia hồng ngoại liên tục giữa bộ phát và bộ thu để phát hiện biên, mép hoặc sự thay đổi vị trí của vật liệu.
Với 60 tia và vùng đo rộng 445 mm, model này phù hợp cho các dây chuyền cần theo dõi vị trí vật liệu có chiều rộng lớn hơn phạm vi của cảm biến quang điểm thông thường. Tín hiệu vị trí có thể được đưa về bộ điều khiển thông qua ngõ ra analog 4–20 mA, ngõ ra kỹ thuật số hoặc giao tiếp IO-Link.
Đặc điểm nổi bật của lưới quang SICK MLG05W-0111B12501
- Thiết kế chuyên dụng cho ứng dụng web guiding, hỗ trợ phát hiện và kiểm soát vị trí biên vật liệu.
- Gồm 60 tia quang với khoảng cách tia 5 mm, tạo vùng giám sát rộng và liên tục.
- Độ lặp lại 6 µm, thích hợp cho các quy trình cần theo dõi vị trí ổn định.
- Hai ngõ ra analog 4–20 mA dành cho tín hiệu vị trí tại Q A1 và Q A2.
- Hai ngõ ra kỹ thuật số Q1 và Q2 cho tín hiệu cảnh báo, trạng thái hoặc chức năng điều khiển.
- Tích hợp IO-Link V1.1 để cài đặt tham số, chẩn đoán và truyền dữ liệu quá trình.
- Ngõ ra Push-pull hỗ trợ kết nối theo kiểu PNP hoặc NPN.
- Vỏ nhôm chắc chắn, cấp bảo vệ IP65/IP67, phù hợp với môi trường công nghiệp.
- Khả năng chống nhiễu ánh sáng môi trường lên đến 100.000 lux.
Nguyên lý hoạt động và tín hiệu đo
Bộ phát gửi các tia hồng ngoại đến bộ thu được lắp đối diện. Khi vật liệu đi qua vùng đo, một phần các tia bị che khuất. Bộ thu xác định sự thay đổi của các tia bị chắn để tính toán vị trí biên hoặc trạng thái của vật liệu.
Model MLG05W-0111B12501 có thể xuất tín hiệu theo nhiều phương thức:
- Q A1 và Q A2: tín hiệu analog 4–20 mA dùng để truyền thông tin vị trí đến PLC, bộ điều khiển servo hoặc bộ điều khiển dẫn hướng màng.
- Q1 và Q2: tín hiệu kỹ thuật số phục vụ cảnh báo, xác nhận trạng thái hoặc lệnh điều khiển.
- IO-Link: truyền dữ liệu quá trình, tham số cài đặt và thông tin chẩn đoán qua một giao diện số.
Kết nối và cấu hình chức năng
Thiết bị sử dụng phương thức đồng bộ bằng cáp giữa bộ phát và bộ thu. Các đầu nối M12 được bố trí cho nguồn cấp, tín hiệu điều khiển, tín hiệu analog, ngõ ra kỹ thuật số và kết nối truyền thông tùy cấu hình hệ thống.
| Chức năng mặc định | Cấu hình |
|---|---|
| Q1/C | Cảnh báo tổng quát |
| Q2 | Standard teach-in |
| Q A1 | Vị trí biên 1, sườn tăng |
| Q A2 | Vị trí biên 10, sườn tăng |
| Chế độ ứng dụng | Standard mode |
Khi tích hợp với PLC hoặc bộ điều khiển chuyển động, cần xác định trước loại tín hiệu cần sử dụng, sơ đồ chân của từng đầu nối M12 và cách thiết lập ngõ vào PNP/NPN. Với hệ thống cần giám sát nhiều tham số hoặc thực hiện chẩn đoán từ xa, IO-Link là lựa chọn phù hợp hơn so với chỉ sử dụng tín hiệu chuyển mạch.
Lưu ý lắp đặt để đo ổn định
- Lắp bộ phát và bộ thu đối diện nhau, giữ hai thanh cảm biến song song và không bị xoắn trong suốt chiều dài vùng đo.
- Đảm bảo khoảng cách giữa hai thanh nằm trong phạm vi làm việc của thiết bị, tối đa 3,5 m.
- Không để kết cấu máy, giá đỡ hoặc vật cản che khuất một phần vùng tia nếu khu vực đó nằm trong vùng đo cần sử dụng.
- Tránh để ánh sáng mạnh chiếu trực tiếp vào mặt thu; dù thiết bị có khả năng chống ánh sáng môi trường cao, căn chỉnh quang học chính xác vẫn cần thiết.
- Đấu đúng điện áp 19,2–28,8 V DC và kiểm tra cực tính trước khi cấp nguồn.
- Sử dụng cáp và đầu nối M12 phù hợp với môi trường rung, bụi hoặc ẩm của dây chuyền.
- Vệ sinh mặt trước PMMA định kỳ bằng vật liệu mềm, không làm xước bề mặt quang học.
Ứng dụng thực tế
Lưới quang điện SICK MLG05W-0111B12501 có thể được sử dụng trong các hệ thống:
- Dẫn hướng màng nhựa, giấy, lá kim loại hoặc vật liệu cuộn.
- Kiểm soát vị trí biên trong máy cán, máy phủ, máy in và máy ghép màng.
- Phát hiện mép vật liệu trước công đoạn cuộn hoặc cắt.
- Giám sát độ lệch của vật liệu trên dây chuyền đóng gói.
- Đo và điều khiển vị trí web trong các hệ thống tự động hóa có PLC.
Nhận diện đúng model MLG05W-0111B12501
MLG05W-0111B12501 là một bộ hoàn chỉnh gồm bộ phát và bộ thu, không phải cảm biến quang đơn độc. Khi thay thế hoặc đặt mua, cần giữ đúng mã đầy đủ vì các model MLG khác có thể khác về số tia, chiều rộng vùng đo, kiểu đầu nối, chức năng ngõ ra hoặc ứng dụng web guiding.
Các linh kiện riêng của bộ này gồm bộ phát MLGT05W-0111F10201 và bộ thu MLGR05W-0111B10201. Việc thay thế từng thanh cần bảo đảm đúng cặp linh kiện và đúng cấu hình hệ thống để duy trì khả năng đồng bộ, đo vị trí và truyền tín hiệu.
