Lưới quang điện Sick MLG05A-1945B10801 1,945 mm

Thông số kỹ thuật Lưới quang điện Sick MLG05A-1945B10801

Khả năng phát hiện trên vùng cao 1.945 mm

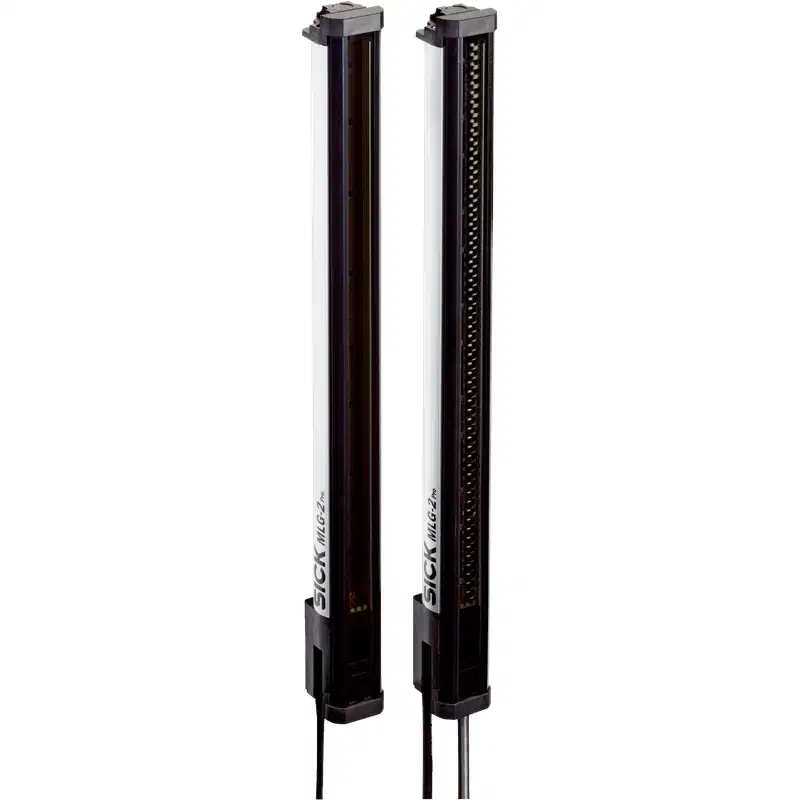

Sick MLG05A-1945B10801 là lưới quang điện dạng bộ phát–bộ thu thuộc dòng MLG-2, được thiết kế để giám sát liên tục một vùng phát hiện cao 1.945 mm. Với 390 tia quang và bước tia 5 mm, thiết bị có thể nhận biết vị trí che tia, chiều cao, chiều rộng hoặc hình dạng tương đối của vật thể khi vật thể đi qua vùng cảm biến.

Khoảng cách tia nhỏ giúp thiết bị phù hợp với các ứng dụng cần phát hiện nhiều vị trí trên cùng một mặt phẳng, thay vì chỉ xác định sự có mặt của vật thể bằng một điểm cảm biến đơn lẻ. Tùy cài đặt và điều kiện làm việc, khả năng phát hiện vật thể nhỏ nhất có thể đạt 5 mm hoặc 9 mm.

Các chức năng xử lý tích hợp

• Number of broken beams/NBB: đếm số tia bị che.
• Height measurement/LBB: xác định chiều cao dựa trên tia cuối cùng bị che.
• Presence detection: phát hiện sự hiện diện của vật thể.
• Teach input: hỗ trợ thiết lập chế độ Teach.
• Beam blanking: vô hiệu hóa có chọn lọc một số tia khi cần.
• Cross beam: hỗ trợ cấu hình tia chéo.
• High-speed scan: quét nhanh cho các quy trình tự động hóa.
• High measurement accuracy: hỗ trợ các tác vụ đo vị trí và kích thước với độ phân giải tia 5 mm.

Kết nối tín hiệu và giao tiếp điều khiển

Model MLG05A-1945B10801 có cấu hình I/O phù hợp cho cả điều khiển đóng/ngắt và truyền dữ liệu đo lường. Hai ngõ ra tương tự 4–20 mA có thể dùng để truyền các giá trị đo như chiều cao hoặc vị trí đến PLC, bộ điều khiển quá trình hay thiết bị hiển thị.

Giao tiếp IO-Link có thời gian chu kỳ 2,3 ms, chiều dài cáp tối đa 20 m và độ dài dữ liệu quá trình 32 byte theo cấu hình TYPE_2_V. Khi tích hợp với hệ thống điều khiển, cần sử dụng đúng bộ điều khiển IO-Link Master và cấu hình dữ liệu phù hợp với chương trình PLC.

Ứng dụng phù hợp trong tự động hóa

• Phát hiện vật thể trên băng tải hoặc trong khu vực cấp liệu.
• Đo chiều cao và xác định vị trí đỉnh của kiện hàng.
• Phân loại sản phẩm theo chiều cao.
• Kiểm tra chiều rộng, kích thước ngoài hoặc kích thước trong.
• Phát hiện lỗ, khe hở và xác định kích thước lỗ.
• Kiểm tra vị trí vật thể hoặc vị trí lỗ trên sản phẩm.
• Nhận dạng vật thể dựa trên hình dạng vùng tia bị che.
• Thiết lập vùng kiểm tra trong máy đóng gói, máy phân loại và dây chuyền logistics.

Hai chức năng chuyển mạch và giao tiếp dữ liệu giúp thiết bị có thể sử dụng trong cả ứng dụng phát hiện đơn giản lẫn hệ thống đo lường cần đưa dữ liệu về bộ điều khiển. Với chiều cao vùng quét gần 2 m, model này đặc biệt phù hợp cho cổng kiểm tra, khu vực vận chuyển hàng hóa và dây chuyền có sản phẩm kích thước lớn.

Lưu ý khi lắp đặt và vận hành

Căn chỉnh bộ phát và bộ thu

Thiết bị gồm một bộ phát và một bộ thu lắp đối diện nhau. Hai thanh cảm biến cần được căn chỉnh chính xác để toàn bộ 390 tia truyền ổn định trong vùng phát hiện. Sai lệch góc, rung cơ khí hoặc vật cản nằm trong đường truyền có thể làm xuất hiện tín hiệu che tia không mong muốn.

Khoảng cách làm việc

Khoảng cách vận hành điển hình của model là 8,5 m, trong khi tầm hoạt động tối đa đạt 12 m. Khi thiết kế hệ thống, nên tính đến bụi, rung động, ánh sáng môi trường và độ ổn định của kết cấu lắp đặt thay vì chỉ lựa chọn theo khoảng cách tối đa.

Môi trường và bảo vệ thiết bị

Vỏ nhôm cùng cấp bảo vệ IP65 và IP67 cho phép sử dụng trong các môi trường công nghiệp có bụi hoặc hơi ẩm phù hợp với giới hạn bảo vệ của thiết bị. Nhiệt độ hoạt động cho phép từ -30 đến +55 °C. Mặt PMMA cần được giữ sạch; bụi bẩn hoặc lớp bám trên bề mặt quang học có thể ảnh hưởng đến độ ổn định khi phát hiện.

Sick MLG05A-1945B10801 được trang bị bảo vệ chống đảo cực nguồn, bảo vệ ngắn mạch cho ngõ ra Q và chống xung nhiễu. Nguồn cấp sử dụng phải nằm trong dải 19,2–28,8 VDC để bảo đảm thiết bị hoạt động đúng thông số.

Phân biệt đúng mã MLG05A-1945B10801

MLG05A-1945B10801 là một bộ hoàn chỉnh gồm bộ phát và bộ thu, có chiều cao phát hiện 1.945 mm, khoảng cách tia 5 mm, 390 tia, hai ngõ ra tương tự 4–20 mA, hai ngõ ra số, một ngõ vào số và giao tiếp IO-Link V1.1. Khi đặt hàng hoặc thay thế, cần đối chiếu đầy đủ mã sản phẩm thay vì chỉ dựa vào chiều cao cảm biến, vì các model MLG-2 gần giống có thể khác số tia, khoảng cách tia, loại ngõ ra, giao tiếp hoặc chức năng xử lý.
