Thông số kỹ thuật lưới quang tự động Sick SPL-S280PTS2W04
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SPL-S280PTS2W04 |
| Hãng sản xuất | Sick |
| Tên sản phẩm | Automation light grids: SLG SPL-S280PTS2W04 |
| Nguyên lý cảm biến | Bộ phát và bộ thu (Sender/receiver) |
| Chiều cao vùng phát hiện | 280 mm |
| Số lượng tia | 8 tia |
| Khoảng cách giữa các tia | 40 mm |
| Vật thể nhỏ nhất có thể phát hiện | 45 mm, tia song song |
| Kiểu tia sáng | Tia song song, đang hoạt động |
| Khoảng cách hoạt động | 1,5 m |
| Tầm hoạt động tối đa | 3 m |
| Thời gian đáp ứng | 19 ms, tia song song |
| Nguồn sáng | Ánh sáng hồng ngoại |
| Bước sóng | 950 nm |
| Điện áp cung cấp | DC 24 V, ±20% |
| Dòng tiêu thụ bộ thu | ≤ 50 mA |
| Kiểu ngõ ra | PNP |
| Dòng ngõ ra tối đa | ≤ 100 mA |
| Chức năng ngõ ra | Ngõ ra 1 kích hoạt khi tia sáng bị gián đoạn |
| Chức năng tự động căn chỉnh thông số | Automatic teach được kích hoạt |
| Chức năng muting | Không kích hoạt |
| Kiểu đồng bộ | Đồng bộ quang học |
| Kiểu kết nối | Cáp có đầu nối M12, 4 chân |
| Kích thước (W × H × D) | 36,5 × 352,4 × 12,4 mm |
| Vật liệu vỏ | PMMA |
| Cấp bảo vệ | IP65 |
| Cấp bảo vệ điện | III |
| Khối lượng | 40 g |
| Nhiệt độ môi trường khi vận hành | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
Đặc điểm của Sick SPL-S280PTS2W04

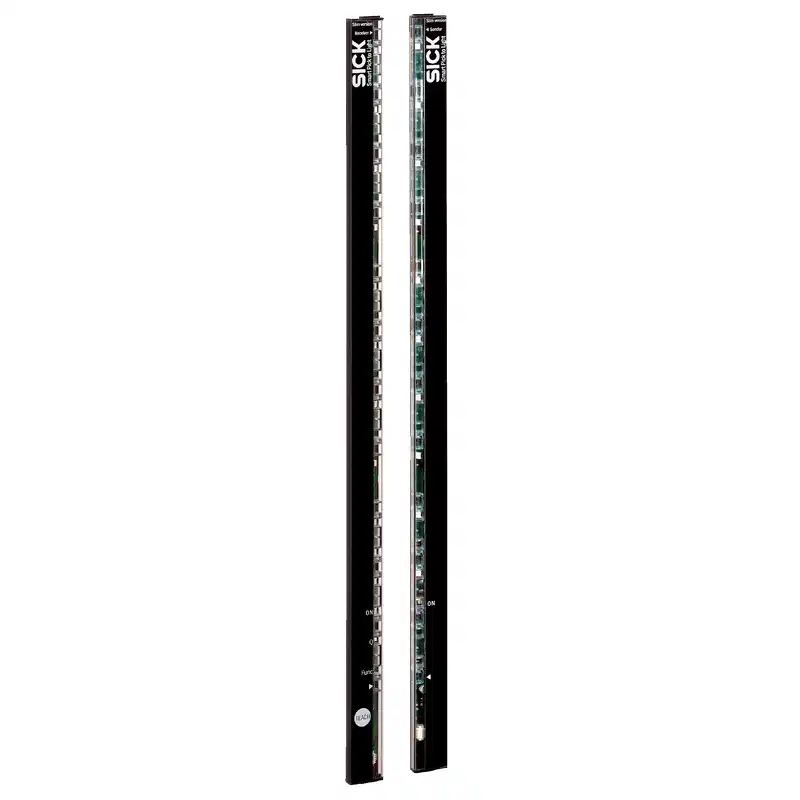

Sick SPL-S280PTS2W04 là lưới quang tự động thuộc dòng SLG, sử dụng cấu hình bộ phát – bộ thu để giám sát vùng phát hiện cao 280 mm. Thiết bị có 8 tia hồng ngoại bố trí song song, khoảng cách tia 40 mm, phù hợp cho các ứng dụng phát hiện vật thể đi qua hoặc che khuất một hay nhiều tia trong khu vực kiểm soát.
Với vật thể nhỏ nhất có thể phát hiện khoảng 45 mm trong chế độ tia song song, model này thích hợp cho các bài toán kiểm tra hiện diện, phát hiện vật thể trên băng tải, giám sát vùng đi qua và nhận biết tình trạng che tia trong máy tự động hóa.
- Chiều cao vùng phát hiện 280 mm.
- 8 tia quang song song, khoảng cách tia 40 mm.
- Ánh sáng hồng ngoại bước sóng 950 nm.
- Ngõ ra PNP, kích hoạt khi tia sáng bị gián đoạn.
- Thời gian đáp ứng 19 ms.
- Hỗ trợ Automatic teach.
- Đồng bộ quang học giữa bộ phát và bộ thu.
- Vỏ mỏng với kích thước sâu 12,4 mm.
- Cấp bảo vệ IP65 cho môi trường công nghiệp có bụi và hơi ẩm ở mức phù hợp.
Nguyên lý hoạt động
Bộ phát tạo ra các tia hồng ngoại song song hướng đến bộ thu. Khi không có vật thể chắn tia, tín hiệu quang truyền tới bộ thu và trạng thái ngõ ra duy trì theo điều kiện hoạt động tương ứng. Khi vật thể đi vào vùng giám sát và làm gián đoạn tia, ngõ ra PNP được kích hoạt.
Thiết kế bộ phát – bộ thu giúp thiết bị kiểm soát toàn bộ vùng cao 280 mm thay vì chỉ phát hiện tại một điểm đơn lẻ. Đồng bộ quang học giúp hai bộ phận làm việc phối hợp mà không cần đường tín hiệu đồng bộ riêng.
Kết nối và tích hợp với hệ thống điều khiển
SPL-S280PTS2W04 sử dụng nguồn DC 24 V với dung sai ±20%, phù hợp với nguồn điều khiển phổ biến trong tủ điện và máy tự động hóa. Ngõ ra PNP có thể đưa tín hiệu về đầu vào số của PLC, bộ điều khiển máy hoặc mạch giao tiếp tương thích.
Thiết bị có đầu nối M12 4 chân dạng cáp có phích cắm. Khi lắp đặt, cần sử dụng đúng sơ đồ chân của cụm cảm biến và kiểm tra khả năng tương thích của đầu nối, nguồn cấp cũng như kiểu đầu vào PLC trước khi đấu nối. Dòng tải ngõ ra tối đa là 100 mA; không nên dùng ngõ ra để cấp trực tiếp cho tải công suất lớn.
Ứng dụng phù hợp
- Phát hiện vật thể trên băng tải.
- Kiểm tra sản phẩm đi qua một khu vực xác định.
- Giám sát vị trí hoặc tình trạng có mặt của sản phẩm.
- Phát hiện vật thể trong máy đóng gói, máy phân loại và máy cấp liệu.
- Kiểm tra vật thể bị rơi, thiếu hoặc chắn ngang vùng truyền động.
- Giám sát cửa mở hoặc vùng tiếp cận trong các hệ thống tự động hóa không yêu cầu chức năng bảo vệ an toàn chuyên dụng.
Lưu ý khi lắp đặt và vận hành
- Bộ phát và bộ thu cần được lắp đối diện, ổn định và đồng trục để toàn bộ tia quang truyền chính xác.
- Giữ bề mặt quang học sạch, tránh dầu, bụi hoặc hơi nước bám trên vùng phát sáng và vùng thu sáng.
- Không sử dụng thiết bị như một bộ bảo vệ an toàn máy nếu hệ thống yêu cầu chức năng an toàn chuyên dụng.
- Kiểm tra khoảng cách lắp đặt thực tế; khoảng cách hoạt động được nêu cho model là 1,5 m, trong khi tầm hoạt động tối đa là 3 m.
- Đảm bảo tải kết nối với ngõ ra nằm trong giới hạn dòng tối đa 100 mA.
- Tránh để nguồn sáng mạnh chiếu trực tiếp vào bộ thu, dù thiết bị có khả năng chống ảnh hưởng của ánh sáng môi trường theo thông số kỹ thuật.
- Sau khi cấp nguồn, thời gian khởi tạo của thiết bị là khoảng 1 giây.
Sick SPL-S280PTS2W04 phù hợp với nhu cầu nào?
Model này phù hợp khi cần một lưới quang nhỏ gọn, vùng phát hiện 280 mm, 8 tia song song và tín hiệu ngõ ra PNP để kết nối với hệ thống điều khiển công nghiệp. Đây là lựa chọn thích hợp cho các ứng dụng phát hiện vật thể thông thường, nơi người dùng cần giám sát nhiều vị trí trên cùng một chiều cao thay vì dùng một cảm biến quang điểm.
Khi lựa chọn, cần xác định đúng chiều cao vùng cần giám sát, khoảng cách giữa các tia, kích thước vật thể nhỏ nhất, khoảng cách giữa bộ phát và bộ thu तथा kiểu ngõ ra của PLC. Sick SPL-S280PTS2W04 có ngõ ra PNP, vì vậy cần ưu tiên sử dụng với hệ thống điều khiển có đầu vào tương thích.
