Thông số kỹ thuật lưới quang tự động Sick SPL-F440PPS1W04

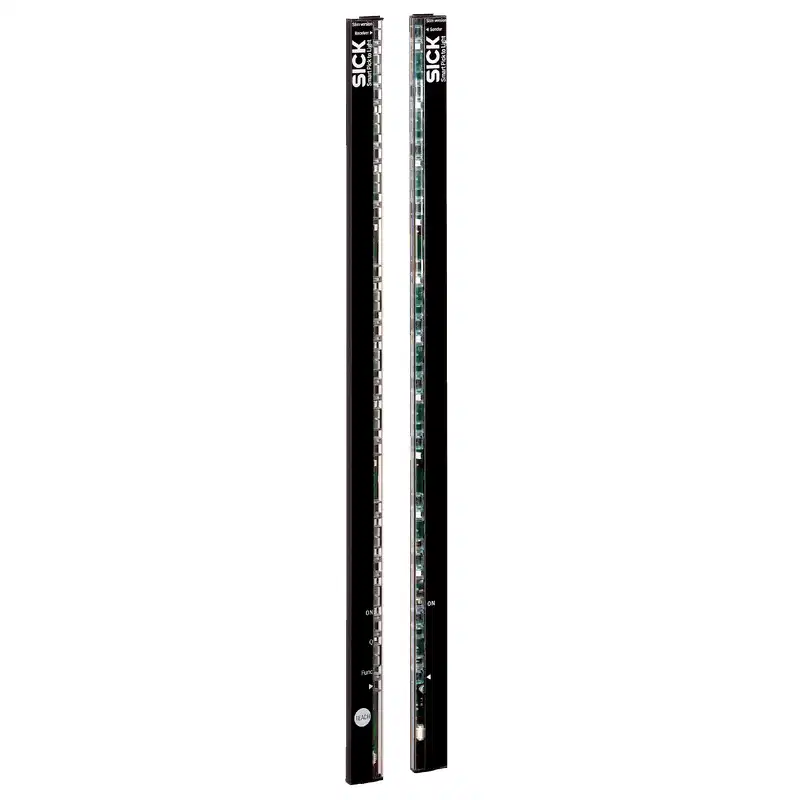

Sick SPL-F440PPS1W04 là lưới quang tự động thuộc dòng SLG Automation Light Grids, sử dụng nguyên lý phát – thu để phát hiện vật thể trong vùng kiểm soát. Model có chiều cao vùng phát hiện 440 mm, 12 tia quang song song, ngõ ra PNP và nguồn cấp 24 VDC, phù hợp cho các ứng dụng tự động hóa công nghiệp cần giám sát sự hiện diện hoặc gián đoạn vật thể.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SPL-F440PPS1W04 |
| Hãng sản xuất | Sick |
| Tên sản phẩm | Automation light grids: SLG SPL-F440PPS1W04 |
| Nguyên lý cảm biến | Phát – thu (Sender/receiver) |
| Chiều cao phát hiện | 440 mm |
| Số lượng tia | 12 tia |
| Khoảng cách giữa các tia | 40 mm |
| Khả năng phát hiện vật thể tối thiểu | Tia song song, 45 mm |
| Kiểu tia quang | Tia song song chủ động |
| Loại ánh sáng | Ánh sáng hồng ngoại |
| Bước sóng | 950 nm |
| Khoảng cách hoạt động | 1,5 m |
| Phạm vi tối đa | 3 m |
| Thời gian đáp ứng | 19 ms, với tia song song |
| Điện áp cấp | 24 VDC ±20% |
| Dòng tiêu thụ phía thu | ≤ 50 mA |
| Kiểu ngõ ra | PNP |
| Trạng thái ngõ ra | Ngõ ra 1 kích hoạt khi tia sáng bị gián đoạn |
| Dòng ngõ ra tối đa | ≤ 100 mA |
| Chức năng Muting | Không kích hoạt |
| Automatic Teach | Kích hoạt |
| Thời gian khởi tạo | 1 giây |
| Kích thước (Rộng × Cao × Sâu) | 25 × 512,4 × 8,2 mm |
| Kiểu kết nối | Cáp kèm đầu nối đực M8, 4 chân |
| Vật liệu vỏ | PMMA |
| Cấp bảo vệ | IP65 |
| Cấp bảo vệ điện | III |
| Đồng bộ hóa | Quang học |
| Nhiệt độ môi trường làm việc | –25 °C đến +55 °C |
| Nhiệt độ lưu trữ | –25 °C đến +70 °C |
| Khối lượng | 60 g |
Khả năng phát hiện của Sick SPL-F440PPS1W04
Model SPL-F440PPS1W04 tạo vùng phát hiện cao 440 mm với 12 tia hồng ngoại, mỗi tia cách nhau 40 mm. Cấu hình tia song song giúp cảm biến giám sát sự gián đoạn của từng tia trong toàn bộ vùng quét. Khi vật thể đi qua hoặc che khuất tia sáng, ngõ ra PNP được kích hoạt theo cấu hình của sản phẩm.
Với khả năng phát hiện vật thể tối thiểu 45 mm ở chế độ tia song song, sản phẩm thích hợp cho các tác vụ như phát hiện vật thể đi qua, kiểm tra có/không có sản phẩm, giám sát khoảng trống hoặc đếm sản phẩm trên dây chuyền.
Đặc điểm phù hợp cho hệ thống tự động hóa
- Vùng phát hiện rộng: chiều cao 440 mm giúp kiểm soát nhiều vị trí trên băng tải hoặc khu vực chuyển tiếp sản phẩm.
- Ngõ ra PNP: thuận tiện kết nối với nhiều loại PLC, bộ điều khiển và mạch đầu vào số sử dụng chuẩn sourcing.
- Automatic Teach: chức năng tự động thiết lập giúp giảm thao tác cài đặt trong quá trình đưa thiết bị vào vận hành.
- Đồng bộ hóa quang học: hỗ trợ hoạt động giữa các bộ phận phát – thu mà không cần đường dây đồng bộ riêng.
- Thiết kế mỏng: thân cảm biến rộng 25 mm, sâu 8,2 mm, thuận lợi khi lắp đặt trong không gian hạn chế.
- Bảo vệ IP65: phù hợp với môi trường công nghiệp có bụi và hơi ẩm ở mức cho phép của cấp bảo vệ này.
Nguyên lý hoạt động và tín hiệu đầu ra
SPL-F440PPS1W04 hoạt động theo nguyên lý phát – thu. Các tia hồng ngoại được truyền qua vùng giám sát đến bộ phận thu. Khi một hoặc nhiều tia bị che khuất, cảm biến nhận biết sự gián đoạn và kích hoạt ngõ ra 1.
Ngõ ra của sản phẩm là PNP, dòng tải tối đa 100 mA. Khi tích hợp với PLC hoặc bộ điều khiển, cần kiểm tra loại đầu vào, điện áp làm việc và dòng tải cho phép để bảo đảm tín hiệu được nhận ổn định. Sản phẩm có bảo vệ chống đấu ngược cực, bảo vệ ngắn mạch ngõ ra và hạn chế xung nhiễu.
Lắp đặt và lựa chọn model
Khoảng cách hoạt động được chỉ định là 1,5 m, trong khi phạm vi tối đa đạt 3 m. Khi thiết kế vị trí lắp, nên ưu tiên khoảng cách trong vùng hoạt động danh định để duy trì độ tin cậy khi môi trường có bụi, rung hoặc ánh sáng ngoài trời.
- Căn chỉnh bộ phận phát và thu sao cho toàn bộ vùng tia nằm đúng trong khu vực cần giám sát.
- Không để vật cản cố định che khuất một phần tia trong trạng thái máy bình thường.
- Kiểm tra hướng đi của sản phẩm để bảo đảm vật thể thực sự cắt qua vùng phát hiện.
- Sử dụng nguồn 24 VDC ổn định, nằm trong giới hạn 24 VDC ±20%.
- Kiểm tra đầu nối M8 4 chân và sơ đồ đấu dây thực tế trước khi cấp nguồn.
- Không sử dụng chức năng Muting cho model này vì chức năng đã được xác định là không kích hoạt.
Môi trường sử dụng và bảo trì
Cảm biến làm việc trong dải nhiệt độ từ –25 °C đến +55 °C và có cấp bảo vệ IP65. Bề mặt quang học cần được giữ sạch để tránh bụi bẩn làm suy giảm tín hiệu. Trong quá trình bảo trì, nên kiểm tra định kỳ tình trạng dây cáp, đầu nối, vị trí cố định và khả năng chuyển trạng thái của ngõ ra khi tia bị che.
Sick SPL-F440PPS1W04 là lựa chọn phù hợp cho các hệ thống cần giám sát vùng cao 440 mm, khoảng cách lắp đặt không quá lớn và tín hiệu điều khiển PNP. Khi thay thế hoặc bổ sung thiết bị, cần đối chiếu chính xác mã SPL-F440PPS1W04, chiều cao phát hiện, khoảng cách tia, kiểu ngõ ra và kiểu kết nối để tránh nhầm với các biến thể khác trong dòng SLG.
