Thông số kỹ thuật lưới quang tự động Sick SPL-F280PTC2W04
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | SPL-F280PTC2W04 |
| Hãng sản xuất | Sick |
| Tên sản phẩm | Automation light grids: SLG SPL-F280PTC2W04 |
| Nguyên lý cảm biến | Bộ phát và bộ thu (Sender/receiver) |
| Chiều cao vùng phát hiện | 280 mm |
| Số lượng tia | 8 tia |
| Khoảng cách giữa các tia | 40 mm |
| Vật thể nhỏ nhất có thể phát hiện | 45 mm, tia song song |
| Kiểu tia quang | Tia song song hoạt động |
| Chức năng tự động học | Được kích hoạt |
| Chức năng Muting | Không kích hoạt |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 950 nm |
| Điện áp cung cấp | 24 VDC ±20% |
| Ngõ ra | PNP; ngõ ra tác động khi tia sáng bị gián đoạn |
| Dòng ngõ ra tối đa | 100 mA |
| Thời gian khởi tạo | 1 giây |
| Thời gian đáp ứng | 38 ms, phiên bản tia song song mã hóa |
| Tầm hoạt động | 1,5 m |
| Tầm tối đa | 3 m |
| Kết nối | Cáp tích hợp với đầu nối M12, 4 chân |
| Kích thước W × H × D | 36,5 × 352,4 × 12,4 mm |
| Vật liệu vỏ | PMMA |
| Cấp bảo vệ | IP65 |
| Cấp bảo vệ điện | III |
| Nhiệt độ môi trường làm việc | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
| Khối lượng | 40 g |
Đặc điểm của Sick SPL-F280PTC2W04

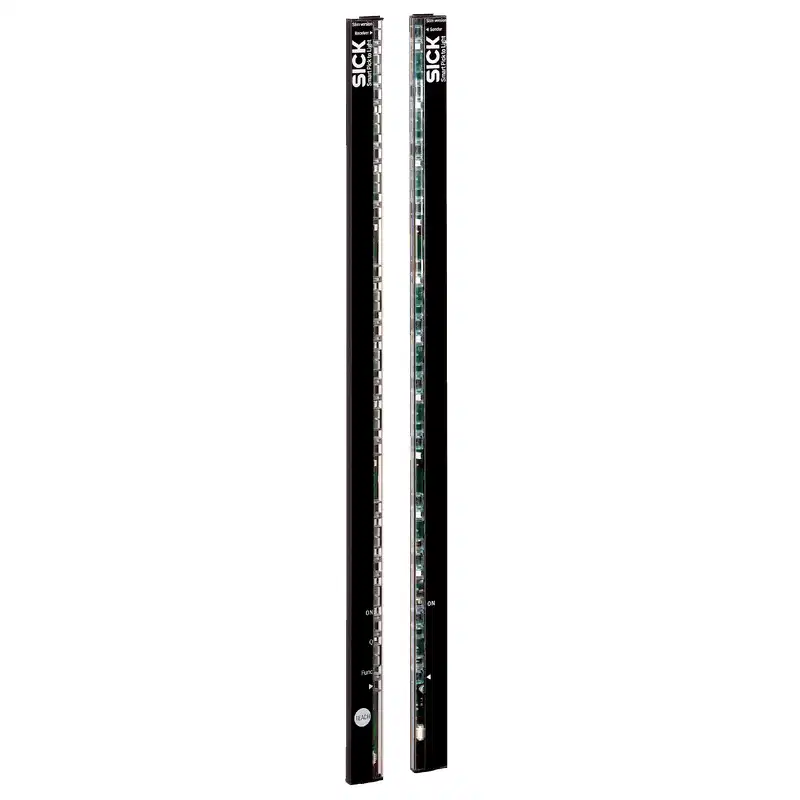

Sick SPL-F280PTC2W04 là lưới quang tự động dùng để giám sát một vùng phát hiện rộng 280 mm trong các hệ thống tự động hóa. Thiết bị sử dụng cấu hình bộ phát – bộ thu, gồm các tia hồng ngoại song song giúp nhận biết vật thể đi qua hoặc che chắn vùng cảm biến.
Với 8 tia quang và khoảng cách tia 40 mm, model này phù hợp cho các ứng dụng cần phát hiện vật thể theo vùng thay vì chỉ kiểm tra tại một điểm đơn lẻ. Ngõ ra PNP tác động khi tia sáng bị gián đoạn, thuận tiện kết nối với ngõ vào PLC, bộ điều khiển máy hoặc mạch điều khiển tự động.
- Chiều cao phát hiện 280 mm, phù hợp cho vùng kiểm tra có kích thước trung bình.
- Tia song song giúp xác định vật thể đi qua vùng giám sát một cách ổn định.
- Chức năng Automatic Teach được kích hoạt để hỗ trợ thiết lập cảm biến trong quá trình vận hành.
- Đèn hồng ngoại bước sóng 950 nm phù hợp với các ứng dụng cảm biến quang công nghiệp.
- Vỏ PMMA nhỏ gọn, kích thước chỉ 12,4 mm theo chiều sâu.
- Cấp bảo vệ IP65 giúp thiết bị phù hợp với môi trường có bụi và hơi ẩm ở mức công nghiệp.
- Mạch bảo vệ gồm chống đấu ngược cực, chống ngắn mạch ngõ ra và khử xung nhiễu.
Nguyên lý hoạt động và tín hiệu ngõ ra
Lưới quang SPL-F280PTC2W04 hoạt động bằng cách tạo nhiều tia hồng ngoại song song giữa bộ phát và bộ thu. Khi một vật thể đi vào vùng giám sát và làm gián đoạn một hoặc nhiều tia, ngõ ra Q sẽ chuyển trạng thái theo cấu hình của thiết bị.
Ngõ ra của model là loại PNP và được thiết lập để tác động khi tia sáng bị gián đoạn. Vì vậy, khi đưa vào hệ thống điều khiển, cần kiểm tra loại ngõ vào của PLC hoặc thiết bị điều khiển để bảo đảm tương thích với tín hiệu PNP 24 VDC.
Thiết bị sử dụng đồng bộ quang học giữa bộ phát và bộ thu. Model này không có chức năng Muting và không được trang bị bộ hỗ trợ căn chỉnh, do đó việc lắp đặt cần bảo đảm hai phần tử quang học đối diện chính xác trên cùng trục.
Đấu nối và lắp đặt
Sick SPL-F280PTC2W04 sử dụng cáp với đầu nối M12 4 chân. Khi lắp đặt, cần bố trí bộ phát và bộ thu đối diện nhau, giữ khoảng cách trong phạm vi hoạt động và hạn chế rung động cơ khí làm sai lệch trục quang.
- Sử dụng nguồn 24 VDC ổn định, nằm trong giới hạn 24 VDC ±20%.
- Kiểm tra đúng cực nguồn trước khi cấp điện.
- Kết nối ngõ ra PNP với ngõ vào tương thích của PLC hoặc bộ điều khiển.
- Không để vật cản cố định che một phần vùng tia trong quá trình căn chỉnh ban đầu.
- Tránh lắp cảm biến đối diện trực tiếp với nguồn sáng mạnh hoặc bề mặt phản xạ gây nhiễu quang.
- Sau khi lắp, kiểm tra trạng thái LED và phản hồi ngõ ra khi từng tia bị che chắn.
Ứng dụng thực tế
Với vùng phát hiện cao 280 mm, 8 tia song song và tầm hoạt động 1,5 m, model này có thể được sử dụng trong nhiều hệ thống tự động hóa như:
- Phát hiện vật thể trên băng tải.
- Kiểm tra sản phẩm đi qua cửa hoặc vùng thao tác.
- Đếm hoặc xác nhận sự xuất hiện của kiện hàng, khay hàng và chi tiết cơ khí.
- Giám sát vùng cấp phôi trong máy tự động.
- Phát hiện vật thể bị đặt sai vị trí trong dây chuyền đóng gói.
- Kiểm tra vật thể đi qua khu vực chuyển tiếp giữa các công đoạn.
Lưu ý khi lựa chọn và sử dụng
SPL-F280PTC2W04 phù hợp khi ứng dụng yêu cầu phát hiện vật thể với độ phân giải tối thiểu 45 mm và khoảng cách giữa các tia 40 mm. Nếu cần phát hiện các vật thể nhỏ hơn, cần lựa chọn lưới quang có khoảng cách tia hoặc kích thước vật thể tối thiểu thấp hơn.
Tầm hoạt động tối đa của model là 3 m, trong khi tầm hoạt động được nêu cho cấu hình này là 1,5 m. Khi thiết kế máy, nên duy trì khoảng cách lắp đặt trong phạm vi phù hợp và chừa dung sai cho sai lệch cơ khí, bụi bẩn hoặc rung động.
Thiết bị có cấp bảo vệ IP65 nhưng không nên ngâm nước, sử dụng trong môi trường có hóa chất ăn mòn mạnh hoặc để bề mặt quang học tích tụ dầu mỡ và bụi bẩn. Cần vệ sinh định kỳ bằng vật liệu mềm, không làm xước khu vực phát và thu ánh sáng.
Sick SPL-F280PTC2W04 phù hợp với hệ thống nào?
Đây là lựa chọn phù hợp cho máy và dây chuyền sử dụng tín hiệu cảm biến PNP 24 VDC, cần giám sát theo vùng với chiều cao 280 mm nhưng không yêu cầu chức năng Muting. Thiết kế nhỏ gọn, kết nối M12 và khả năng làm việc trong dải nhiệt độ từ -25 °C đến +55 °C giúp thiết bị dễ tích hợp vào các hệ thống tự động hóa trong nhà máy.
