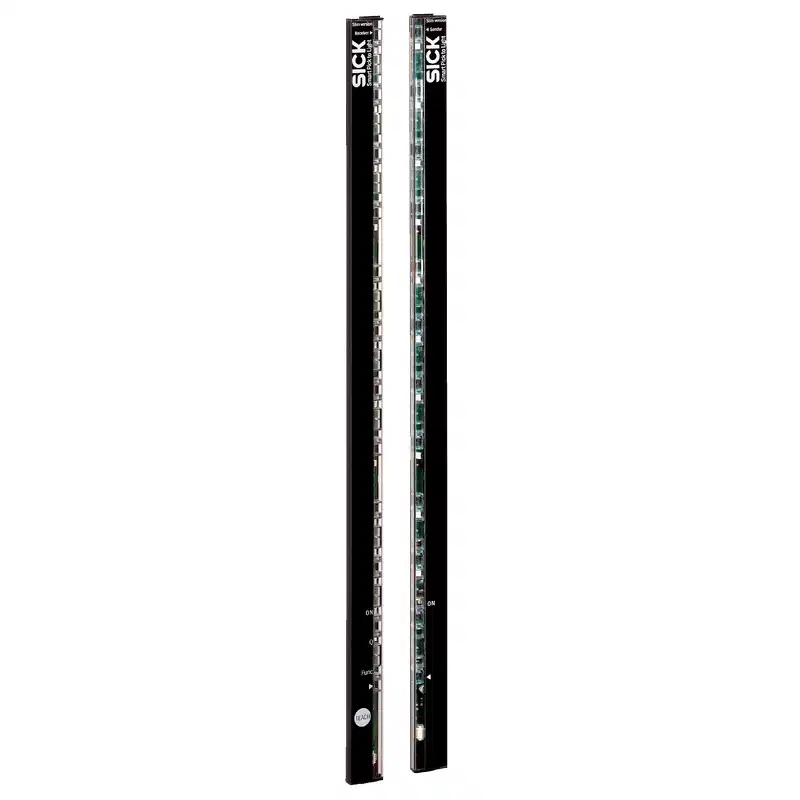

Lưới quang điện tự động Sick SPL-F120PPC1W04 DC24 V

Thông số kỹ thuật

Đặc điểm của lưới quang điện SICK SPL-F120PPC1W04

SICK SPL-F120PPC1W04 là lưới quang điện tự động thuộc dòng SLG, sử dụng cấu hình bộ phát và bộ thu để giám sát sự gián đoạn của các tia hồng ngoại. Thiết bị có vùng phát hiện cao 120 mm, gồm 4 tia song song với khoảng cách 40 mm, phù hợp cho các ứng dụng phát hiện vật thể đi qua một vùng kiểm tra xác định.

Model này sử dụng ngõ ra PNP và được thiết lập để ngõ ra hoạt động khi chùm tia bị che khuất. Đây là cấu hình phù hợp khi tín hiệu phát hiện cần được đưa trực tiếp đến ngõ vào của PLC hoặc bộ điều khiển tự động hóa.

• Chiều cao phát hiện 120 mm trong thiết kế nhỏ gọn.
• 4 tia hồng ngoại song song, khoảng cách tia 40 mm.
• Phát hiện vật thể tối thiểu 45 mm theo nguyên lý tia song song.
• Teach tự động giúp thiết bị tự thiết lập điều kiện làm việc.
• Ngõ ra PNP, hoạt động khi tia sáng bị gián đoạn.
• Vỏ PMMA, cấp bảo vệ IP65 cho môi trường công nghiệp thông thường.
• Bảo vệ đảo cực nguồn, ngắn mạch ngõ ra và xung nhiễu.

Nguyên lý hoạt động

Bộ phát tạo các tia hồng ngoại song song hướng đến bộ thu. Khi vật thể đi vào vùng giám sát và làm gián đoạn một hoặc nhiều tia, bộ thu sẽ nhận biết trạng thái che tia và kích hoạt ngõ ra PNP.

Nhờ cơ chế đồng bộ quang học, thiết bị có thể xác định trạng thái tia phát và tia thu mà không cần kết nối đồng bộ điện riêng giữa hai phía. Chức năng teach tự động được kích hoạt sẵn, hỗ trợ thiết lập điều kiện phát hiện trong quá trình đưa thiết bị vào vận hành.

Kết nối và tín hiệu điều khiển

SPL-F120PPC1W04 sử dụng cáp tích hợp với đầu nối đực M8 4 chân. Khi lắp đặt, cần sử dụng nguồn DC 24 V ổn định trong dải cho phép của thiết bị và kết nối ngõ ra PNP với mạch điều khiển tương thích.

• Nguồn cấp danh định: DC 24 V.
• Ngõ ra chuyển mạch: PNP.
• Dòng ngõ ra tối đa: 100 mA.
• Tải điện dung cho phép: 100 nF.
• Tải cảm cho phép: 1 H.
• Đầu nối: M8, 4 chân, dạng đực.

Cần kiểm tra sơ đồ chân và cực tính trước khi cấp nguồn. Không nên đấu trực tiếp ngõ ra vào tải vượt quá dòng cho phép hoặc kết nối với mạch điều khiển không tương thích với tín hiệu PNP.

Ứng dụng phù hợp

Với vùng phát hiện 120 mm và phạm vi hoạt động 1,5 m, thiết bị phù hợp để kiểm tra sự hiện diện, đếm hoặc phát hiện vật thể trong các dây chuyền tự động hóa có khoảng cách lắp đặt vừa phải.

• Phát hiện sản phẩm đi qua băng tải.
• Kiểm tra vật thể trong khu vực cấp liệu hoặc chuyển tiếp.
• Giám sát tình trạng có hoặc không có sản phẩm.
• Phát hiện vật thể theo nhiều tia trong máy tự động.
• Đưa tín hiệu cảnh báo hoặc tín hiệu dừng đến PLC khi vùng quang bị che.

Lưu ý khi lắp đặt và vận hành

• Căn chỉnh chính xác bộ phát và bộ thu để toàn bộ vùng tia nằm trong khu vực cần giám sát.
• Không để các bề mặt phản xạ mạnh, nguồn sáng trực tiếp hoặc vật cản cố định gây che tia trong vùng phát hiện.
• Giữ bề mặt quang học sạch, tránh bụi bẩn, dầu mỡ hoặc hơi nước làm suy giảm tín hiệu.
• Đảm bảo khoảng cách giữa bộ phát và bộ thu không vượt quá tầm hoạt động của thiết bị.
• Kiểm tra tín hiệu PNP trước khi kết nối với PLC hoặc thiết bị điều khiển.
• Thiết bị đạt IP65, phù hợp với bụi và tia nước ở mức quy định nhưng không nên ngâm nước hoặc lắp tại vị trí thường xuyên chịu áp lực nước cao.
• Muting không được kích hoạt trên model này; nếu ứng dụng yêu cầu chức năng muting, cần lựa chọn biến thể khác có hỗ trợ chức năng tương ứng.

Lựa chọn SICK SPL-F120PPC1W04

SICK SPL-F120PPC1W04 phù hợp khi hệ thống cần một lưới quang điện 4 tia, vùng phát hiện 120 mm, ngõ ra PNP và khoảng cách làm việc danh định 1,5 m. Khi thay thế hoặc bổ sung thiết bị, cần đối chiếu đúng mã sản phẩm, số lượng tia, chiều cao phát hiện, kiểu ngõ ra và loại đầu nối để tránh nhầm với các biến thể khác trong dòng SLG.
