Thông số kỹ thuật lưới quang tự động Sick SLG50S-140SAKA1K01
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | SLG50S-140SAKA1K01 |
| Tên dòng sản phẩm | FlexChain SLG50S-140SAKA1K01 |
| Phiên bản thiết bị | FlexChain Guest |
| Nguyên lý cảm biến | Bộ phát/bộ thu, hệ thống lưới quang |
| Chiều cao phát hiện | 1.400 mm |
| Khoảng cách giữa các tia | 50 mm |
| Số lượng tia | 28 tia |
| Vật thể nhỏ nhất có thể phát hiện | 55 mm |
| Phạm vi hoạt động | 4 m |
| Tầm xa tối đa | 6 m |
| Thời gian quét | 1,5 ms |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 850 nm |
| Điện áp cấp | Cấp qua FlexChain từ thiết bị chủ |
| Kết nối | Cáp với đầu nối M8 đực 4 chân, dài 0,5 m; cáp với đầu nối M8 cái 4 chân |
| Đồng bộ hóa | Qua FlexChain từ thiết bị chủ |
| Kích thước W × H × D | 24,1 × 1.399,2 × 11,8 mm |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ làm việc | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
| Khối lượng | 782 g |
| Hiển thị | LED |
Đặc điểm của Sick SLG50S-140SAKA1K01

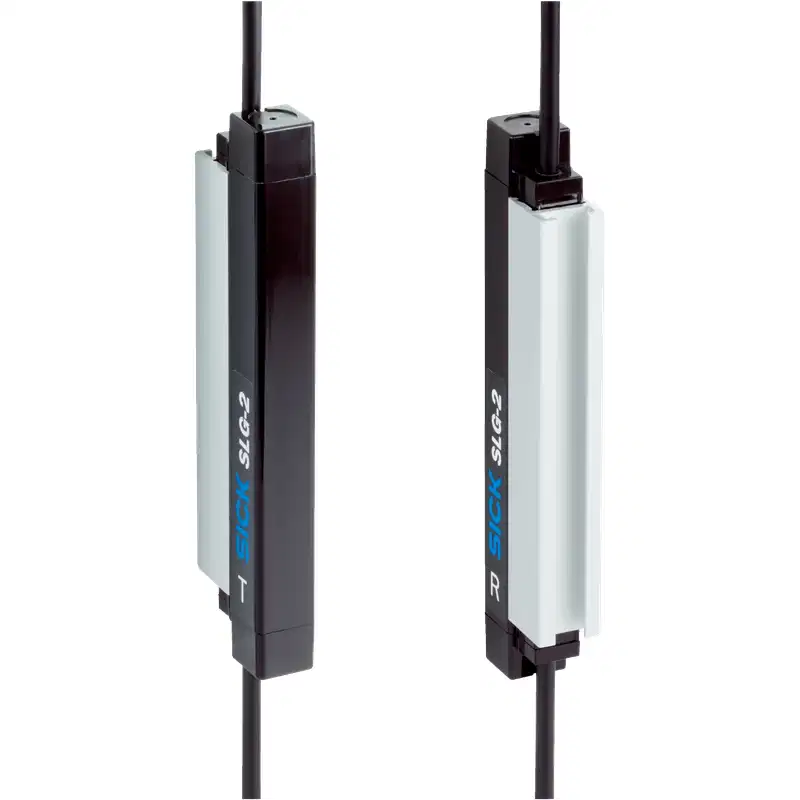

Sick SLG50S-140SAKA1K01 là lưới quang tự động thuộc dòng FlexChain, có chiều cao vùng phát hiện 1.400 mm và 28 tia hồng ngoại. Thiết bị được thiết kế để phát hiện vật thể đi qua vùng giám sát thay vì chỉ kiểm tra một điểm đơn lẻ như cảm biến quang thông thường.
Khoảng cách tia 50 mm kết hợp với khả năng phát hiện vật thể nhỏ nhất 55 mm giúp model này phù hợp với các ứng dụng cần giám sát khu vực, phát hiện vật thể trên băng tải hoặc kiểm soát sự đi qua tại các vị trí có chiều cao lớn.
- Chiều cao phát hiện 1.400 mm, phù hợp cho vùng giám sát dạng đứng.
- 28 tia hồng ngoại phân bố theo khoảng cách 50 mm.
- Thời gian quét 1,5 ms, hỗ trợ phát hiện nhanh vật thể chuyển động.
- Tầm xa tối đa 6 m và phạm vi hoạt động được công bố 4 m.
- Thiết kế mỏng với kích thước chiều sâu chỉ 11,8 mm.
- Vỏ bảo vệ IP65 và IP67, phù hợp với môi trường công nghiệp có bụi hoặc hơi ẩm.
Nguyên lý hoạt động và khả năng kết nối FlexChain
SLG50S-140SAKA1K01 hoạt động theo nguyên lý bộ phát và bộ thu. Các tia hồng ngoại được truyền qua vùng giám sát; khi vật thể cắt một hoặc nhiều tia, hệ thống nhận biết trạng thái che tia để đưa ra tín hiệu phát hiện.
Model này sử dụng nguồn cấp và tín hiệu đồng bộ qua FlexChain từ thiết bị chủ. Vì vậy, đây không phải là thiết bị hoạt động độc lập theo kiểu cấp nguồn trực tiếp thông thường. Khi lắp đặt, cần bố trí đúng vai trò thiết bị chủ FlexChain và kiểm tra khả năng tương thích của toàn bộ chuỗi kết nối.
Kết nối thiết bị sử dụng đầu nối M8 4 chân, gồm cáp đầu đực dài 0,5 m và cáp đầu cái. Cấu hình thực tế cần tuân thủ sơ đồ đấu nối của hệ thống FlexChain đang sử dụng.
Ứng dụng phù hợp
Với vùng phát hiện cao 1.400 mm, Sick SLG50S-140SAKA1K01 có thể được sử dụng trong các hệ thống tự động hóa cần giám sát nhiều vị trí trên cùng một mặt phẳng:
- Phát hiện sản phẩm hoặc kiện hàng trên băng tải.
- Kiểm tra vật thể đi qua khu vực cấp liệu và phân loại.
- Giám sát sự hiện diện của vật thể trong máy tự động.
- Phát hiện vật thể trên vùng có chiều cao lớn tại dây chuyền sản xuất.
- Kiểm soát vị trí hoặc trạng thái che tia trong các hệ thống vận chuyển nội bộ.
Thiết bị phù hợp với các ứng dụng cần phát hiện vật thể nhanh trong phạm vi hoạt động khoảng 4 m. Khi lựa chọn, cần căn cứ vào kích thước vật thể nhỏ nhất, khoảng cách lắp đặt thực tế và yêu cầu về số lượng tia cần giám sát.
Lưu ý khi lắp đặt và vận hành
- Căn chỉnh chính xác bộ phát và bộ thu để toàn bộ vùng tia hoạt động ổn định.
- Đảm bảo khoảng cách giữa hai thiết bị không vượt quá phạm vi làm việc phù hợp của hệ thống.
- Không để vật cản cố định, bề mặt phản xạ mạnh hoặc nguồn sáng gây nhiễu che trực tiếp vùng quang học.
- Kiểm tra đúng chiều và đúng loại đầu nối M8 trước khi cấp nguồn.
- Thiết bị nhận nguồn và đồng bộ qua FlexChain, do đó cần xác nhận thiết bị chủ và cấu hình chuỗi trước khi vận hành.
- Vệ sinh bề mặt quang học định kỳ để tránh bụi bẩn làm suy giảm tín hiệu hồng ngoại.
- Không sử dụng lưới quang này thay thế cho thiết bị bảo vệ an toàn máy nếu ứng dụng yêu cầu chức năng an toàn chuyên dụng.
Khả năng làm việc trong môi trường công nghiệp
SLG50S-140SAKA1K01 có cấp bảo vệ IP65 và IP67, nhiệt độ làm việc từ -25 °C đến +55 °C, đáp ứng nhiều điều kiện lắp đặt trong nhà máy. Thiết bị có khả năng chống nhiễu ánh sáng môi trường gián tiếp lên đến 50.000 lux.
Vỏ trước sử dụng vật liệu PMMA. Khi lắp đặt hoặc bảo trì, cần tránh va đập trực tiếp và không dùng dụng cụ hoặc hóa chất có thể làm xước, mờ bề mặt quang học.
Vì sao cần chọn đúng mã SLG50S-140SAKA1K01?
Các model FlexChain có thể khác nhau về chiều cao phát hiện, khoảng cách tia, số lượng tia, tầm hoạt động và kiểu kết nối. SLG50S-140SAKA1K01 có chiều cao phát hiện 1.400 mm, khoảng cách tia 50 mm, 28 tia và sử dụng kết nối FlexChain. Những thông số này cần được đối chiếu với không gian lắp đặt và kích thước vật thể trước khi thay thế hoặc bổ sung vào hệ thống hiện hữu.
Việc chọn đúng mã sản phẩm giúp bảo đảm vùng phát hiện, chiều dài thiết bị, cấu hình kết nối và khả năng tương thích với thiết bị chủ FlexChain theo yêu cầu của dây chuyền.
Liên hệ
Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
