Thông số kỹ thuật lưới quang SICK SLG50S-120FAKA1K01
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SLG50S-120FAKA1K01 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | FlexChain SLG50S |
| Phiên bản thiết bị | FlexChain Guest |
| Nguyên lý cảm biến | Bộ phát/bộ thu, hệ thống lưới quang |
| Chiều cao phát hiện | 1.200 mm |
| Khoảng cách giữa các tia | 50 mm |
| Số lượng tia | 24 tia |
| Vật thể nhỏ nhất có thể phát hiện (MDO) | 55 mm |
| Phạm vi hoạt động | 4 m |
| Phạm vi tối đa | 6 m |
| Nguồn sáng | Ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Thời gian quét | 1,3 ms |
| Điện áp cấp | Thông qua FlexChain, từ thiết bị chủ |
| Kiểu kết nối | Cáp đầu nối đực M8, 4 chân, dài 0,5 m; cáp đầu nối cái M8, 4 chân |
| Đèn hiển thị | LED |
| Kích thước (Rộng x Cao x Sâu) | 11,8 x 1.199,2 x 24,1 mm |
| Cấp bảo vệ vỏ | IP65, IP67 |
| Nhiệt độ môi trường khi vận hành | -25 °C đến +55 °C |
| Trọng lượng | 676 g |

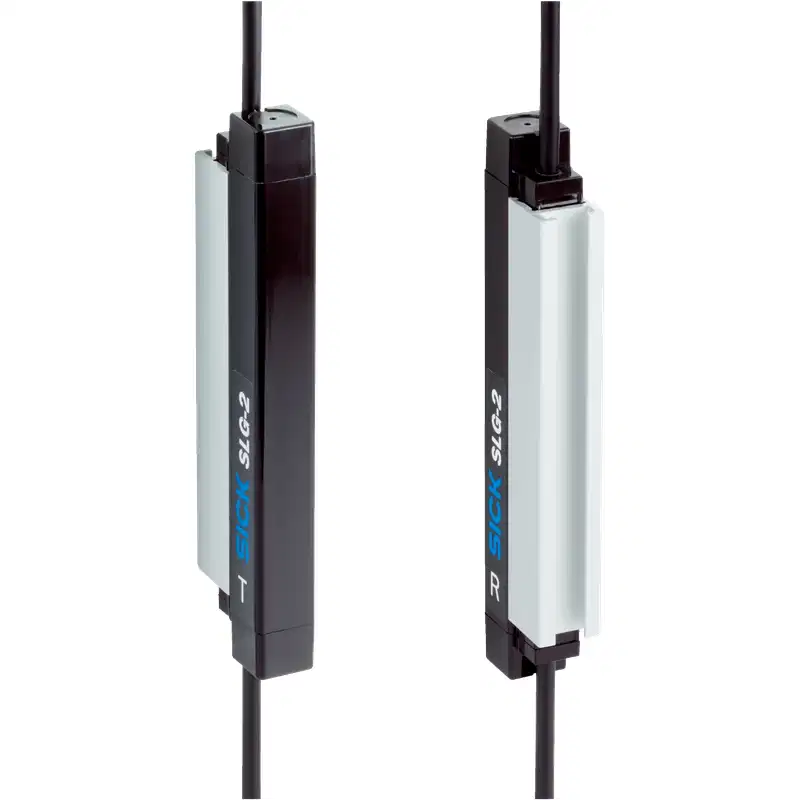

SICK SLG50S-120FAKA1K01 là gì?
SICK SLG50S-120FAKA1K01 là lưới quang tự động thuộc dòng FlexChain SLG50S, được thiết kế để tạo vùng phát hiện dạng màn chắn bằng 24 tia hồng ngoại. Với chiều cao vùng phát hiện 1.200 mm và khoảng cách tia 50 mm, thiết bị phù hợp để nhận biết vật thể đi qua, kiểm soát dòng sản phẩm hoặc phát hiện tình trạng chắn tia trên các hệ thống tự động hóa.
Model này sử dụng cấu hình bộ phát/bộ thu và hoạt động như một thiết bị FlexChain Guest. Nguồn cấp, tín hiệu đồng bộ và việc kết nối hệ thống được thực hiện thông qua thiết bị chủ FlexChain, vì vậy cần kiểm tra cấu trúc hệ thống trước khi lắp đặt.
Đặc điểm nổi bật của model SLG50S-120FAKA1K01
- Chiều cao phát hiện 1.200 mm, bao phủ vùng kiểm tra tương đối lớn theo phương thẳng đứng.
- 24 tia quang với khoảng cách 50 mm, phù hợp cho các ứng dụng kiểm tra vật thể có kích thước từ 55 mm trở lên.
- Thời gian quét 1,3 ms, hỗ trợ phát hiện nhanh trong dây chuyền tự động.
- Khoảng cách hoạt động 4 m và phạm vi tối đa 6 m khi bố trí bộ phát và bộ thu đúng yêu cầu.
- Sử dụng ánh sáng hồng ngoại bước sóng 850 nm.
- Thiết kế dạng thanh mỏng với chiều rộng 11,8 mm, thuận tiện lắp đặt tại các vị trí có không gian hạn chế.
- Vỏ đạt IP65 và IP67, thích hợp cho môi trường công nghiệp có bụi hoặc nước bắn ở mức phù hợp.
- Có bảo vệ chống đảo cực, chống xung nhiễu; đầu ra được bảo vệ quá dòng và ngắn mạch.
Nguyên lý hoạt động và khả năng phát hiện
Bộ phát tạo ra các tia hồng ngoại hướng đến bộ thu đối diện. Khi vật thể đi vào vùng giám sát và che một hoặc nhiều tia, trạng thái tín hiệu của lưới quang thay đổi để hệ thống điều khiển xử lý theo chương trình đã cài đặt.
Khoảng cách giữa các tia là 50 mm, trong khi kích thước vật thể nhỏ nhất có thể phát hiện được công bố là 55 mm. Do đó, thiết bị phù hợp với việc phát hiện vật thể có kích thước tương đối rõ ràng hoặc giám sát sự đi qua của sản phẩm, kiện hàng, chi tiết máy. Đây không phải là lựa chọn tối ưu cho các vật thể rất nhỏ hơn khoảng cách tia hoặc yêu cầu đo biên dạng với độ phân giải cao.
Kết nối trong hệ thống FlexChain
SLG50S-120FAKA1K01 không sử dụng nguồn cấp độc lập theo kiểu thông thường mà nhận nguồn thông qua FlexChain từ thiết bị chủ. Tín hiệu đồng bộ cũng được thực hiện qua FlexChain. Khi triển khai, cần bảo đảm:
- Thiết bị chủ FlexChain tương thích với phiên bản FlexChain Guest.
- Cáp M8 4 chân được kết nối đúng đầu đực và đầu cái.
- Chiều bố trí bộ phát và bộ thu tạo thành vùng chắn tia hoàn chỉnh.
- Khoảng cách giữa hai thanh nằm trong phạm vi hoạt động phù hợp, ưu tiên không vượt quá 4 m để bảo đảm điều kiện vận hành được xác định rõ.
- Đường truyền cáp được cố định, tránh vị trí có nguy cơ bị kéo, va đập hoặc uốn gập quá mức.
Ứng dụng phù hợp
Lưới quang SICK SLG50S-120FAKA1K01 có thể được sử dụng trong các hệ thống tự động hóa cần giám sát vùng đi qua hoặc nhận biết vật thể chắn tia, chẳng hạn:
- Phát hiện sản phẩm trên băng tải.
- Kiểm tra sự hiện diện hoặc vị trí tương đối của kiện hàng.
- Đếm sản phẩm có kích thước phù hợp với khoảng cách tia.
- Giám sát cửa ra vào, lối chuyển sản phẩm hoặc khu vực trung chuyển trong máy.
- Phát hiện vật thể đi qua vùng cấp liệu và hỗ trợ điều khiển chu trình máy.
- Giám sát vùng mở trong các thiết bị và dây chuyền sản xuất không yêu cầu chức năng an toàn chuyên dụng.
Lưu ý khi lựa chọn và lắp đặt
Chiều cao phát hiện 1.200 mm không đồng nghĩa với độ phân giải 1.200 mm; độ phân giải của model được xác định bởi MDO 55 mm và khoảng cách tia 50 mm. Nếu ứng dụng cần phát hiện các vật thể nhỏ, khe hở hẹp hoặc biên dạng chi tiết, nên lựa chọn lưới quang có khoảng cách tia nhỏ hơn.
Bộ phát và bộ thu cần được lắp đối diện, căn chỉnh chính xác trên toàn bộ chiều cao 1.200 mm. Bề mặt quang học nên được giữ sạch, đồng thời tránh đặt thiết bị gần nguồn sáng mạnh hoặc bề mặt phản xạ gây nhiễu trực tiếp. Thiết bị có khả năng chống ánh sáng môi trường gián tiếp đến 50.000 lux, nhưng điều kiện lắp đặt thực tế vẫn cần được kiểm tra để bảo đảm tín hiệu ổn định.
Model này có cấp bảo vệ IP65 và IP67, tuy nhiên không nên xem đây là thiết bị dành cho việc ngâm nước, tia nước áp lực cao hoặc môi trường có hóa chất ăn mòn nếu chưa đánh giá đầy đủ điều kiện sử dụng.
Điều kiện môi trường và độ bền
| Hạng mục | Giá trị |
|---|---|
| Nhiệt độ vận hành | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
| Khả năng chịu va đập | 10 g, 16 ms, DIN EN 60068-2-27 |
| Khả năng chịu rung | 10–150 Hz, 0,5 mm, IEC 60068-2-6 |
| Tương thích điện từ | EN 61000-6-2, EN 61000-6-4 |
| Cấp bảo vệ điện | III |
| Mặt kính phía trước | PMMA |
SLG50S-120FAKA1K01 phù hợp với ai?
Đây là lựa chọn phù hợp cho kỹ sư thiết kế máy, nhà tích hợp hệ thống và bộ phận bảo trì cần một lưới quang SICK có chiều cao phát hiện 1.200 mm, phạm vi hoạt động đến 4 m trong điều kiện sử dụng thông thường và khả năng kết nối theo kiến trúc FlexChain. Khi đặt hàng, cần xác nhận đồng thời mã SLG50S-120FAKA1K01, phiên bản FlexChain Guest, chiều cao phát hiện, độ phân giải yêu cầu và thiết bị chủ dùng trong hệ thống để tránh nhầm với các biến thể SLG50S có chiều cao hoặc khoảng cách tia khác.
Liên hệ
Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
