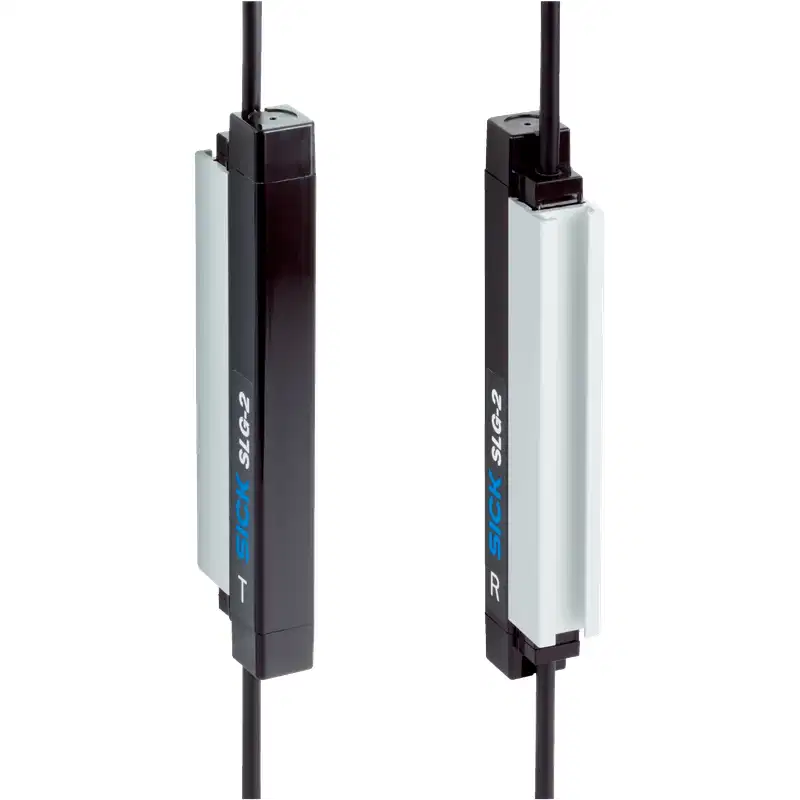

Lưới quang tự động Sick SLG50S-100SBKB1K01 MDO 55 mm

Thông số kỹ thuật

SICK SLG50S-100SBKB1K01 là gì?

SICK SLG50S-100SBKB1K01 là lưới quang tự động thuộc dòng FlexChain SLG50S, được thiết kế để phát hiện vật thể trong một vùng chiều cao liên tục thay vì chỉ kiểm tra tại một điểm riêng lẻ. Thiết bị sử dụng cấu hình thu – phát với 20 tia hồng ngoại, tạo vùng phát hiện cao 1.000 mm và khoảng cách tia 50 mm.

Với kích thước thân cảm biến chỉ 24,1 × 11,8 mm, model này phù hợp cho các hệ thống băng tải, dây chuyền phân loại, khu vực kiểm tra sản phẩm và các ứng dụng cần phát hiện vật thể đi qua một mặt phẳng rộng.

Khả năng phát hiện và vùng làm việc

• Chiều cao vùng phát hiện: 1.000 mm.
• Khoảng cách tia 50 mm với tổng cộng 20 tia sáng.
• Phát hiện vật thể nhỏ nhất có kích thước 55 mm.
• Tầm hoạt động tiêu chuẩn: 6,5 m.
• Tầm hoạt động tối đa: 9,1 m.
• Thời gian quét 1,8 ms, phù hợp với các quy trình phát hiện nhanh trên dây chuyền tự động.

Thông số MDO 55 mm cần được xem xét khi lựa chọn thiết bị. Model này phù hợp với các vật thể có kích thước cần phát hiện từ khoảng 55 mm trở lên trong vùng tia quang. Nếu ứng dụng yêu cầu nhận biết các vật thể nhỏ hơn, cần chọn loại lưới quang có khoảng cách tia và MDO nhỏ hơn.

Kết nối FlexChain và nguyên lý sử dụng

SLG50S-100SBKB1K01 không sử dụng nguồn cấp độc lập theo cách thông thường mà nhận nguồn và tín hiệu đồng bộ thông qua hệ thống FlexChain từ thiết bị chủ. Vì vậy, sản phẩm cần được lắp đặt trong một cấu hình FlexChain tương thích, không nên xem như một cảm biến thu – phát độc lập có thể đấu trực tiếp vào mọi loại PLC.

Các đầu nối M8 4 chân được sử dụng để kết nối cảm biến trong hệ thống. Khi lắp đặt, cần xác định đúng vai trò của thiết bị chủ, thiết bị khách và sơ đồ kết nối FlexChain trước khi cấp nguồn. Việc đấu nối sai có thể khiến cảm biến không khởi tạo hoặc không truyền tín hiệu phát hiện đúng.

Trình tự hoạt động cơ bản

1. Lắp đặt các thanh lưới quang đối diện nhau, bảo đảm toàn bộ vùng phát hiện nằm trong phạm vi cần kiểm tra.
2. Kết nối thiết bị với hệ thống FlexChain và thiết bị chủ thông qua đầu nối M8.
3. Cấp nguồn cho hệ thống và chờ thời gian khởi tạo khoảng 1 giây.
4. Khi vật thể che một hoặc nhiều tia hồng ngoại, trạng thái phát hiện được truyền về hệ thống điều khiển thông qua FlexChain.

Thiết kế phù hợp cho dây chuyền tự động

• Vùng phát hiện cao: chiều cao 1.000 mm giúp bao quát các vật thể có kích thước và vị trí khác nhau trên băng tải.
• Phản hồi nhanh: thời gian quét 1,8 ms hỗ trợ phát hiện vật thể trong các quy trình chuyển động liên tục.
• Thân cảm biến mỏng: chiều sâu 11,8 mm giúp tiết kiệm không gian lắp đặt.
• Nguồn sáng hồng ngoại: phù hợp cho các ứng dụng phát hiện vật thể không yêu cầu nhận dạng màu sắc.
• Bảo vệ môi trường: cấp bảo vệ IP65 và IP67 giúp thiết bị chịu được bụi và nước trong điều kiện công nghiệp phù hợp.
• Độ bền cơ học: khả năng chịu va đập 10 g trong 16 ms và chịu rung ở dải 10–150 Hz với biên độ 0,5 mm.

Ứng dụng thực tế

Lưới quang SICK SLG50S-100SBKB1K01 có thể được sử dụng trong các hệ thống cần phát hiện sự hiện diện, chiều cao hoặc vị trí đi qua của vật thể, chẳng hạn:

• Phát hiện sản phẩm trên băng tải.
• Đếm hoặc kiểm tra vật thể đi qua khu vực cảm biến.
• Phát hiện kiện hàng trong hệ thống phân loại.
• Kiểm tra vùng trống hoặc phát hiện vật thể bị kẹt trên dây chuyền.
• Giám sát vị trí sản phẩm trước các công đoạn đóng gói, chuyển hướng hoặc xếp dỡ.
• Tạo tín hiệu đầu vào cho hệ thống PLC, bộ điều khiển băng tải hoặc thiết bị tự động hóa có hỗ trợ FlexChain.

Lưu ý khi lắp đặt và lựa chọn

• Hai phần tử thu – phát cần được căn chỉnh chính xác để các tia sáng nằm đúng trong vùng cần giám sát.
• Không đặt vật cản cố định, bề mặt phản xạ mạnh hoặc nguồn sáng gây nhiễu trực tiếp trong vùng quang học.
• Cần kiểm tra khoảng cách lắp đặt thực tế, đặc biệt khi khoảng cách giữa hai phía vượt quá tầm hoạt động 6,5 m hoặc tiến gần giới hạn tối đa 9,1 m.
• MDO 55 mm không phù hợp với các ứng dụng cần phát hiện chi tiết rất nhỏ hoặc khoảng hở nhỏ hơn đáng kể so với 55 mm.
• Đầu nối M8 và dây cáp cần được cố định, tránh chịu lực kéo, uốn gập quá mức hoặc tiếp xúc với cạnh sắc.
• Do thiết bị nhận nguồn và đồng bộ qua FlexChain, cần lựa chọn đúng host và các thành phần kết nối tương thích trước khi triển khai.
• Cấp bảo vệ IP65/IP67 chỉ đạt được khi đầu nối, nắp bảo vệ và vị trí lắp đặt được thực hiện đúng yêu cầu.
