Thông số kỹ thuật Lưới quang tự động Sick SLG50S-060SAKA1K01
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SLG50S-060SAKA1K01 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | FlexChain SLG50S |
| Phiên bản thiết bị | FlexChain Guest |
| Nguyên lý cảm biến | Phát/thu độc lập, hệ thống lưới quang |
| Số tia quang | 12 tia |
| Khoảng cách giữa các tia | 50 mm |
| Chiều cao vùng phát hiện | 600 mm |
| Vật thể nhỏ nhất có thể phát hiện | 55 mm |
| Khoảng cách hoạt động | 4 m |
| Tầm hoạt động tối đa | 6 m |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 850 nm |
| Thời gian quét | 0,8 ms |
| Thời gian khởi tạo | 1 giây |
| Điện áp cấp | Cấp qua FlexChain từ thiết bị host |
| Đồng bộ hóa | Qua FlexChain từ thiết bị host |
| Kết nối | Cáp với đầu nối đực M8, 4 chân, dài 0,5 m; cáp với đầu nối cái M8, 4 chân |
| Hiển thị trạng thái | LED |
| Kích thước (Rộng × Cao × Sâu) | 24,1 × 599,2 × 11,8 mm |
| Vật liệu mặt trước | PMMA |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường khi hoạt động | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
| Khối lượng | 358 g |
Đặc điểm của Sick SLG50S-060SAKA1K01

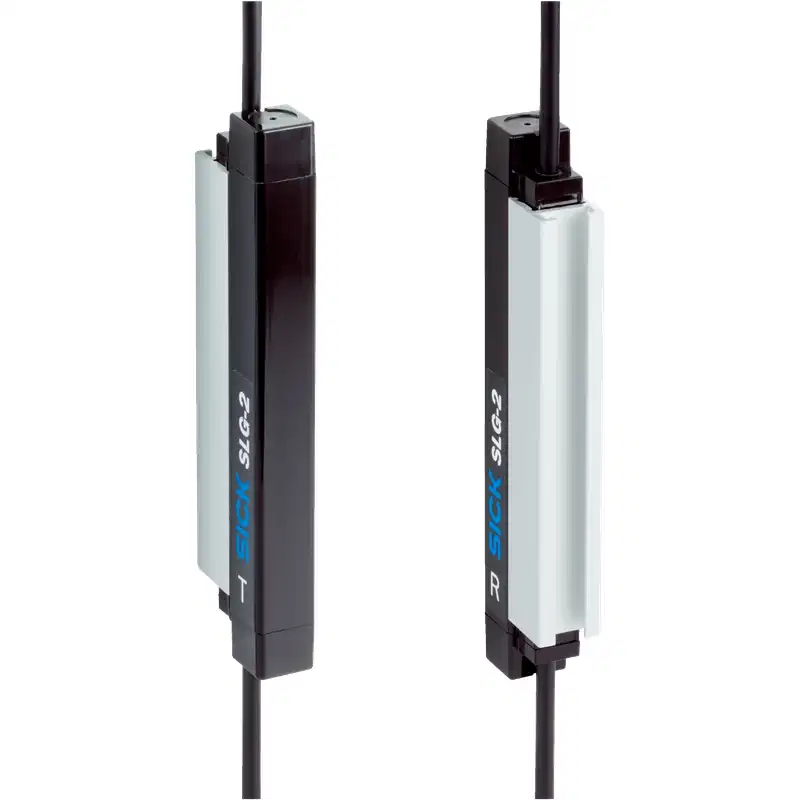

Sick SLG50S-060SAKA1K01 là lưới quang thuộc dòng FlexChain SLG50S, sử dụng 12 tia hồng ngoại để giám sát vùng phát hiện cao 600 mm. Với khoảng cách tia 50 mm và khả năng phát hiện vật thể có kích thước tối thiểu 55 mm, thiết bị phù hợp cho các bài toán kiểm tra sự hiện diện, phát hiện vật thể đi qua hoặc giám sát khu vực trên dây chuyền tự động hóa.
Model này có cấu hình FlexChain Guest. Thiết bị không hoạt động như một cảm biến độc lập cấp nguồn trực tiếp mà được kết nối trong hệ thống FlexChain thông qua thiết bị host tương thích. Host đảm nhiệm việc cấp nguồn và đồng bộ hóa cho lưới quang.
- 12 tia quang bố trí trên vùng phát hiện cao 600 mm.
- Khoảng cách tia 50 mm, phù hợp với vật thể có kích thước từ 55 mm trở lên.
- Thời gian quét 0,8 ms, hỗ trợ phát hiện nhanh vật thể chuyển động.
- Khoảng cách hoạt động 4 m và tầm hoạt động tối đa 6 m.
- Thiết kế mỏng với kích thước sâu 11,8 mm, thuận tiện lắp đặt trong không gian hạn chế.
- Mặt trước bằng PMMA và cấp bảo vệ IP65/IP67, phù hợp với nhiều môi trường công nghiệp.
Nguyên lý hoạt động và vai trò trong hệ thống FlexChain
Lưới quang Sick SLG50S-060SAKA1K01 gồm các phần tử phát và thu tạo thành nhiều tia hồng ngoại ngang qua vùng cần giám sát. Khi vật thể cắt một hoặc nhiều tia, trạng thái phát hiện được truyền về hệ thống điều khiển thông qua cấu trúc FlexChain.
Do là phiên bản Guest, SLG50S-060SAKA1K01 cần được sử dụng cùng một thiết bị FlexChain host phù hợp. Host cung cấp nguồn, thực hiện đồng bộ hóa và tiếp nhận tín hiệu từ các thiết bị Guest trong chuỗi. Vì vậy, khi thay thế hoặc bổ sung cảm biến, cần kiểm tra khả năng tương thích của host, loại đầu nối và cấu hình hệ thống hiện có.
Ứng dụng phù hợp
Với vùng phát hiện rộng 600 mm, tốc độ quét nhanh và khoảng cách hoạt động lên đến 6 m, model này có thể được sử dụng trong các hệ thống:
- Phát hiện sản phẩm đi qua trên băng tải.
- Kiểm tra sự hiện diện hoặc thiếu sản phẩm trong vùng thao tác.
- Đếm hoặc giám sát vật thể có kích thước phù hợp với bước tia 50 mm.
- Phát hiện vật thể trong khu vực cấp liệu và chuyển tiếp sản phẩm.
- Giám sát vùng mở trên máy đóng gói, máy phân loại và dây chuyền logistics.
- Nhận biết vật thể hoặc kiện hàng đi qua cửa, lối chuyển tải và khu vực trung chuyển.
Thiết bị không nên được lựa chọn cho các ứng dụng yêu cầu phát hiện vật thể nhỏ hơn 55 mm hoặc cần độ phân giải cao hơn khoảng cách tia 50 mm.
Lưu ý khi lắp đặt và lựa chọn
Kiểm tra thiết bị FlexChain host
SLG50S-060SAKA1K01 sử dụng nguồn và tín hiệu đồng bộ qua FlexChain. Trước khi lắp đặt, cần xác nhận hệ thống đã có host tương thích và hỗ trợ đúng cấu hình thiết bị Guest. Không nên cấp nguồn trực tiếp cho cảm biến nếu hệ thống không được thiết kế theo phương thức kết nối FlexChain.
Căn chỉnh vùng phát hiện
Cần bố trí các phần tử phát và thu đối diện nhau, đồng thời bảo đảm toàn bộ vùng cao 600 mm nằm trong khu vực cần giám sát. Bề mặt phản xạ mạnh, vật thể trong suốt hoặc ánh sáng chiếu trực tiếp vào vùng quang có thể ảnh hưởng đến độ ổn định của tín hiệu, vì vậy nên kiểm tra thực tế sau khi lắp đặt.
Đánh giá kích thước vật thể
Khoảng cách giữa các tia là 50 mm và vật thể nhỏ nhất có thể phát hiện được chỉ định là 55 mm. Khi ứng dụng yêu cầu nhận biết khe hở nhỏ, vật thể mảnh hoặc chi tiết có kích thước thấp hơn mức này, nên chọn lưới quang có bước tia nhỏ hơn.
Kết nối và môi trường sử dụng
Thiết bị sử dụng đầu nối M8 4 chân trong cấu trúc kết nối FlexChain. Khi đi dây, nên cố định cáp tránh rung kéo, uốn gập quá mức hoặc va chạm với các bộ phận chuyển động. Cấp bảo vệ IP65/IP67 giúp sản phẩm phù hợp với môi trường có bụi và nước bắn theo điều kiện thiết kế, nhưng vẫn cần lắp đặt đúng hướng và bảo vệ đầu nối khỏi tác động cơ học, hóa chất hoặc vệ sinh áp lực cao ngoài phạm vi cho phép.
SLG50S-060SAKA1K01 làm việc trong dải nhiệt độ từ -25 °C đến +55 °C. Vỏ bảo vệ có khả năng chống đảo cực, chống xung nhiễu; ngõ ra được bảo vệ quá dòng và ngắn mạch trong cấu hình hệ thống tương ứng.
Phân biệt đúng biến thể SLG50S-060SAKA1K01
Khi đặt mua hoặc thay thế, cần đối chiếu đầy đủ mã SLG50S-060SAKA1K01, đặc biệt là các đặc điểm: 12 tia, vùng phát hiện 600 mm, khoảng cách tia 50 mm, phiên bản FlexChain Guest và kết nối M8 4 chân. Không nên chỉ dựa vào tên dòng SLG50S hoặc chiều cao phát hiện để thay thế, vì các model gần nhau có thể khác số tia, bước tia, phiên bản thiết bị và phương thức kết nối.
