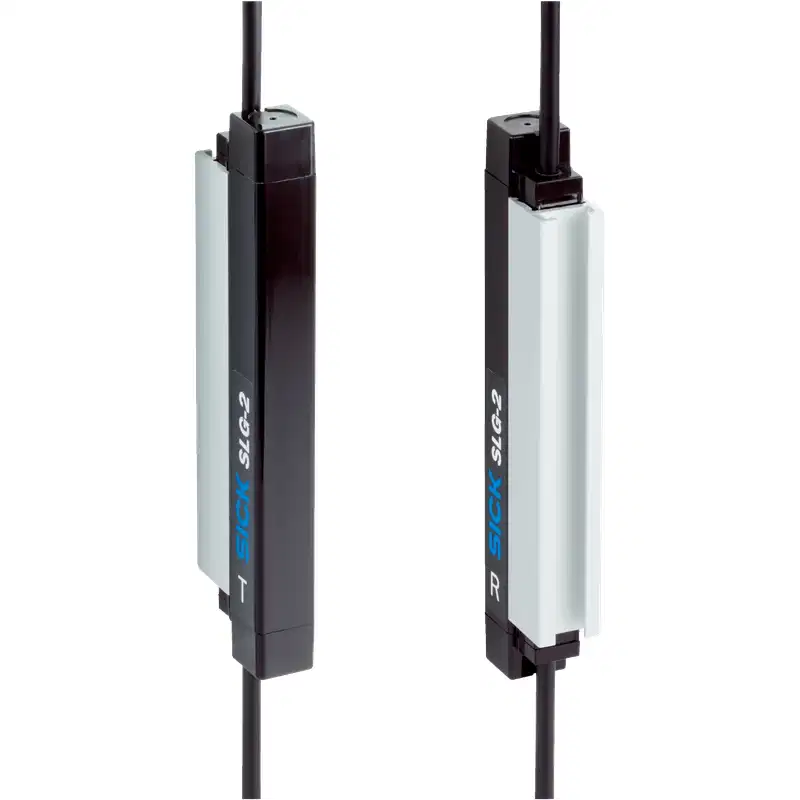

Lưới quang tự động Sick SLG50S-050FBKB1K01 MDO 55 mm

Thông số kỹ thuật

SICK SLG50S-050FBKB1K01 là gì?

SICK SLG50S-050FBKB1K01 là lưới quang tự động thuộc dòng FlexChain SLG50S, được thiết kế để phát hiện vật thể trong một vùng có chiều cao 500 mm. Thiết bị sử dụng cấu hình bộ phát/bộ thu với 10 tia hồng ngoại, khoảng cách giữa các tia 50 mm và độ phân giải vật thể tối thiểu 55 mm.

Đây là phiên bản FlexChain Guest, hoạt động thông qua hệ thống FlexChain và cần kết nối với thiết bị host phù hợp để cấp nguồn, đồng bộ hóa và xử lý tín hiệu. Vì vậy, SLG50S-050FBKB1K01 không nên được xem như một cảm biến quang độc lập có thể đấu nối trực tiếp như các loại cảm biến thông thường.

Khả năng phát hiện và vùng làm việc

• Vùng phát hiện có chiều cao 500 mm, phù hợp với các khu vực cần giám sát vật thể đi qua theo chiều cao.
• Khoảng cách tia 50 mm giúp tạo vùng giám sát dạng lưới với 10 tia quang.
• MDO 55 mm cho biết kích thước vật thể tối thiểu cần được xem xét khi lựa chọn thiết bị.
• Phạm vi hoạt động danh định đạt 6,5 m; tầm hoạt động tối đa lên đến 9,1 m trong điều kiện phù hợp.
• Thời gian quét 1 ms hỗ trợ phát hiện nhanh các vật thể di chuyển qua vùng cảm biến.

Với MDO 55 mm, model này phù hợp hơn cho các ứng dụng phát hiện sự hiện diện, kiểm soát vật thể lớn hoặc giám sát vùng đi qua. Nếu yêu cầu nhận biết các vật thể rất nhỏ hoặc cần khoảng cách tia dày hơn, cần lựa chọn một biến thể khác có thông số MDO và bước tia phù hợp hơn.

Nguyên lý hoạt động của lưới quang FlexChain

Lưới quang gồm các phần tử phát và thu được bố trí đối diện nhau. Khi vật thể đi vào vùng giám sát, vật thể sẽ che khuất một hoặc nhiều tia hồng ngoại giữa bộ phát và bộ thu. Tín hiệu thay đổi được truyền qua hệ thống FlexChain để thiết bị host xử lý và đưa ra tín hiệu điều khiển tương ứng.

SLG50S-050FBKB1K01 sử dụng ánh sáng hồng ngoại bước sóng 850 nm và có mặt quang phẳng. Đèn LED trên thiết bị hỗ trợ theo dõi trạng thái trong quá trình lắp đặt và vận hành.

Kết nối với hệ thống FlexChain

Model này sử dụng nguồn cấp và tín hiệu đồng bộ qua FlexChain từ thiết bị host. Khi triển khai, cần bảo đảm các yếu tố sau:

• Thiết bị host phải tương thích với dòng FlexChain và cấu hình Guest.
• Cáp M8 4 chân phải được kết nối đúng loại đầu nối và đúng vị trí trong hệ thống.
• Không tự cấp nguồn riêng nếu cấu trúc hệ thống yêu cầu nguồn cấp thông qua FlexChain.
• Kiểm tra chiều dài cáp, vị trí lắp đặt và khả năng đi dây trước khi đưa vào vận hành.
• Việc đấu nối và cấu hình cần thực hiện theo sơ đồ của hệ thống FlexChain được sử dụng thực tế.

Thiết bị có bảo vệ chống đảo cực kết nối, chống xung nhiễu và bảo vệ quá dòng, ngắn mạch ở ngõ ra. Tuy nhiên, các tính năng bảo vệ này không thay thế cho việc đấu nối đúng kỹ thuật.

Ứng dụng phù hợp

Với chiều cao phát hiện 500 mm, khả năng làm việc trong khoảng cách đến 6,5 m và thời gian quét nhanh, SICK SLG50S-050FBKB1K01 có thể được sử dụng trong các hệ thống tự động hóa như:

• Phát hiện vật thể trên băng tải.
• Giám sát vùng chuyển tiếp giữa các công đoạn máy.
• Kiểm tra sự hiện diện của kiện hàng hoặc sản phẩm có kích thước trung bình.
• Phát hiện vật thể đi qua cửa mở, lối vận chuyển hoặc khu vực cấp liệu.
• Giám sát vùng làm việc trong dây chuyền đóng gói và phân loại.

Khi sử dụng cho mục đích an toàn máy móc, không nên mặc định lưới quang này là thiết bị bảo vệ an toàn. Cần xác định riêng yêu cầu an toàn của máy, loại thiết bị bảo vệ cần dùng và cấu hình hệ thống điều khiển tương ứng.

Lưu ý khi lắp đặt và vận hành

• Bộ phát và bộ thu cần được lắp đối diện, thẳng hàng và cố định chắc chắn để duy trì vùng phát hiện ổn định.
• Không để vật cản, khung máy hoặc chi tiết kết cấu che khuất đường truyền của các tia quang.
• Tránh để mặt quang bị bụi, dầu hoặc hơi ẩm bám lâu ngày vì có thể ảnh hưởng đến khả năng thu phát.
• Chọn vị trí lắp đặt tránh rung động mạnh, va đập trực tiếp và nguồn gây nhiễu không cần thiết.
• Kiểm tra khoảng cách thực tế giữa bộ phát và bộ thu, bảo đảm nằm trong phạm vi hoạt động của thiết bị.
• Trong môi trường có nước hoặc bụi, cần duy trì đúng điều kiện lắp đặt để tận dụng cấp bảo vệ IP65/IP67.

Độ bền và điều kiện môi trường

SLG50S-050FBKB1K01 có vỏ bảo vệ IP65 và IP67, phù hợp với nhiều môi trường công nghiệp có bụi và nước bắn. Thiết bị làm việc trong khoảng nhiệt độ từ -25 °C đến +55 °C và có thể lưu trữ ở nhiệt độ từ -25 °C đến +70 °C.

Cảm biến có khả năng chịu rung trong dải 10–150 Hz với biên độ 0,5 mm và chịu va chạm 10 g trong 16 ms. Mặt trước sử dụng vật liệu PMMA, do đó khi vệ sinh nên dùng phương pháp phù hợp, tránh tác động cơ học mạnh hoặc hóa chất có thể làm hư hại bề mặt.

Cách lựa chọn đúng mã SLG50S-050FBKB1K01

Model này phù hợp khi hệ thống cần lưới quang SICK có các đặc điểm chính: chiều cao phát hiện 500 mm, khoảng cách tia 50 mm, MDO 55 mm, tầm hoạt động trong khoảng 6,5 m và kết nối qua FlexChain. Trước khi đặt hàng, cần xác nhận đồng thời:

• Chiều cao vùng cần giám sát có phù hợp với 500 mm hay không.
• Kích thước nhỏ nhất của vật thể có nằm trong khả năng phát hiện với MDO 55 mm hay không.
• Khoảng cách lắp đặt thực tế có nằm trong phạm vi hoạt động yêu cầu hay không.
• Hệ thống hiện có đã có thiết bị host FlexChain tương thích hay chưa.
• Kiểu đầu nối M8 4 chân và chiều dài cáp có đáp ứng yêu cầu lắp đặt hay không.

Việc xác nhận đúng các thông số trên giúp tránh nhầm lẫn giữa các biến thể FlexChain có thể khác nhau về chiều cao phát hiện, khoảng cách tia, độ phân giải, phạm vi hoạt động hoặc cấu hình kết nối.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
