Thông số kỹ thuật lưới quang tự động Sick SLG50S-050FAKB1K01
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SLG50S-050FAKB1K01 |
| Hãng sản xuất | Sick |
| Dòng sản phẩm | FlexChain SLG50S |
| Device version | FlexChain Guest |
| Nguyên lý cảm biến | Bộ phát/bộ thu, hệ thống lưới quang |
| Đối tượng phát hiện tối thiểu (MDO) | 55 mm |
| Khoảng cách tia | 50 mm |
| Số lượng tia | 10 tia |
| Chiều cao vùng phát hiện | 500 mm |
| Khoảng cách hoạt động | 4 m |
| Tầm hoạt động tối đa | 6 m |
| Nguồn sáng | Ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Thời gian quét | 0,7 ms |
| Điện áp cấp | Thông qua FlexChain, từ thiết bị host |
| Kiểu kết nối | Cáp với đầu nối đực M8, 4 chân, dài 1,5 m; cáp với đầu nối cái M8, 4 chân |
| Cấp bảo vệ | IP65, IP67 |
| Kích thước (W × H × D) | 11,8 × 499,2 × 24,1 mm |
| Nhiệt độ môi trường hoạt động | –25 °C đến +55 °C |
| Khối lượng | 365 g |
Đặc điểm của Sick SLG50S-050FAKB1K01

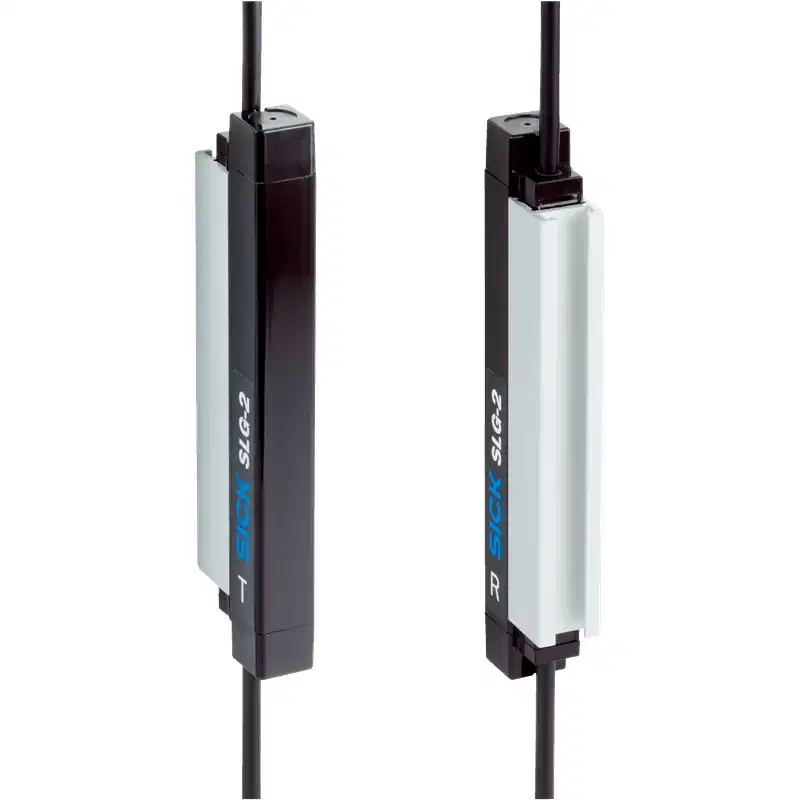

Sick SLG50S-050FAKB1K01 là lưới quang tự động thuộc dòng FlexChain SLG50S, sử dụng cấu hình bộ phát và bộ thu để tạo vùng giám sát dạng màn chắn ánh sáng. Thiết bị có 10 tia hồng ngoại, khoảng cách tia 50 mm và chiều cao phát hiện 500 mm, phù hợp để phát hiện vật thể đi qua vùng kiểm soát trong các hệ thống tự động hóa.
Với MDO 55 mm, model này được lựa chọn cho các ứng dụng cần nhận biết vật thể có kích thước từ khoảng 55 mm trở lên theo nguyên lý che tia. Khoảng cách hoạt động 4 m và tầm tối đa 6 m giúp thiết bị đáp ứng nhiều bố trí lắp đặt trong máy móc, dây chuyền và khu vực vận chuyển vật liệu.
- Vùng phát hiện cao 500 mm với 10 tia quang.
- Khoảng cách giữa các tia 50 mm.
- Sử dụng ánh sáng hồng ngoại bước sóng 850 nm.
- Thời gian quét nhanh 0,7 ms.
- Thiết kế quang học dạng mặt phẳng.
- Kết nối và đồng bộ thông qua hệ thống FlexChain với thiết bị host.
- Vỏ bảo vệ IP65 và IP67, phù hợp với môi trường có bụi hoặc hơi ẩm trong giới hạn cho phép.
Nguyên lý hoạt động và kết nối FlexChain
Lưới quang hoạt động bằng cách truyền các tia hồng ngoại giữa bộ phát và bộ thu. Khi vật thể đi vào vùng giám sát và làm gián đoạn một hoặc nhiều tia, hệ thống FlexChain có thể nhận biết trạng thái che tia để phục vụ điều khiển, đếm sản phẩm hoặc giám sát quá trình vận chuyển.
SLG50S-050FAKB1K01 không sử dụng nguồn cấp độc lập theo thông số của thiết bị. Nguồn điện và tín hiệu đồng bộ được thực hiện thông qua FlexChain từ thiết bị host. Vì vậy, khi lắp đặt cần bố trí đúng vai trò của cảm biến trong hệ thống FlexChain và sử dụng đúng các đầu nối M8 đi kèm cấu hình sản phẩm.
Thông tin đấu nối cần lưu ý
- Đầu nối sử dụng chuẩn M8, loại 4 chân.
- Thiết bị được cấp nguồn thông qua FlexChain host.
- Đồng bộ hóa thực hiện qua FlexChain host.
- Ngõ ra hỗ trợ tải điện dung 100 nF và tải cảm 1 H.
- Các kết nối được bảo vệ chống đảo cực; ngõ ra có bảo vệ quá dòng và ngắn mạch.
Ứng dụng phù hợp
Với chiều cao phát hiện 500 mm và khoảng cách tia 50 mm, Sick SLG50S-050FAKB1K01 phù hợp cho các nhiệm vụ phát hiện vật thể dạng vùng trong dây chuyền tự động hóa, đặc biệt khi cảm biến điểm thông thường không bao quát được toàn bộ chiều cao cần giám sát.
- Phát hiện sản phẩm đi qua băng tải.
- Đếm hoặc xác nhận sự xuất hiện của vật thể trong vùng kiểm soát.
- Giám sát vật liệu trên dây chuyền vận chuyển.
- Phát hiện vật thể trong khu vực cấp phôi và đóng gói.
- Kiểm tra sự hiện diện của kiện hàng hoặc sản phẩm có kích thước phù hợp với MDO 55 mm.
- Tạo vùng phát hiện cho máy tự động có kết nối FlexChain.
Lắp đặt và vận hành
Bộ phát và bộ thu cần được lắp đối diện, đồng trục và không bị che khuất bởi khung máy, giá đỡ hoặc vật liệu xung quanh. Khoảng cách lắp đặt thực tế không nên vượt quá tầm hoạt động cho phép của hệ thống; với model này, khoảng cách hoạt động được xác định ở mức 4 m và tầm tối đa là 6 m.
Trong quá trình căn chỉnh, cần bảo đảm toàn bộ vùng 500 mm nằm trong khu vực cần giám sát. Bề mặt quang học dạng phẳng nên được giữ sạch để hạn chế ảnh hưởng của bụi bẩn đến tín hiệu. Khi làm việc trong môi trường có ánh sáng mạnh, thiết bị có khả năng chống nhiễu ánh sáng môi trường gián tiếp đến 50.000 lux.
Điều kiện môi trường
- Nhiệt độ vận hành: –25 °C đến +55 °C.
- Nhiệt độ lưu trữ: –25 °C đến +70 °C.
- Cấp bảo vệ: IP65, IP67.
- Khả năng chịu va đập: 10 g, 16 ms theo DIN EN 60068-2-27.
- Khả năng chịu rung: 10–150 Hz, 0,5 mm theo IEC 60068-2-6.
Lý do lựa chọn đúng mã SLG50S-050FAKB1K01
Mã SLG50S-050FAKB1K01 xác định cấu hình lưới quang FlexChain có chiều cao phát hiện 500 mm, 10 tia, khoảng cách tia 50 mm và MDO 55 mm. Khi thay thế hoặc bổ sung thiết bị, cần đối chiếu đầy đủ các thông số này cùng kiểu kết nối FlexChain, vì các model có cùng kiểu dáng nhưng khác số tia, chiều cao vùng phát hiện hoặc khoảng cách tia có thể không đáp ứng cùng một yêu cầu ứng dụng.
Đây là lựa chọn phù hợp khi hệ thống cần một lưới quang kích thước gọn, tốc độ quét nhanh, kết nối tập trung qua FlexChain và khả năng làm việc trong môi trường công nghiệp có bụi, hơi ẩm hoặc biến động nhiệt độ trong giới hạn kỹ thuật.
