Lưới quang tự động Sick SLG50S-030FER11A00 Tầm phát hiện 2,150 mm

Thông số kỹ thuật

Lưới quang SICK SLG50S-030FER11A00 dùng để làm gì?

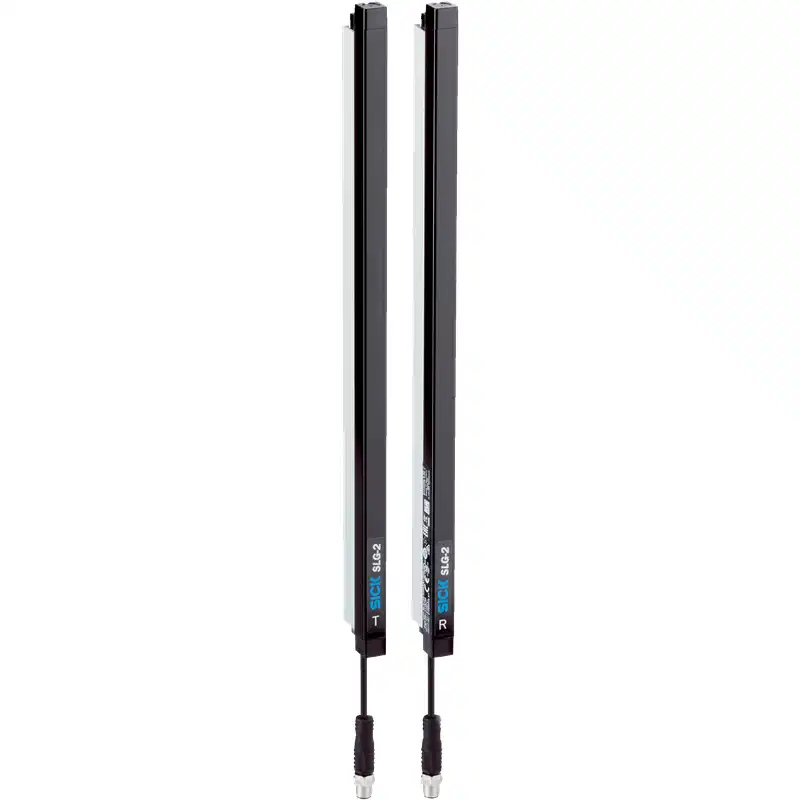

SICK SLG50S-030FER11A00 là bộ lưới quang tự động gồm một bộ phát và một bộ thu, được thiết kế để phát hiện vật thể khi vật thể đi qua vùng tia hồng ngoại. Với vùng phát hiện cao 300 mm, khoảng cách tia 50 mm và 6 tia quang học, thiết bị phù hợp cho các ứng dụng giám sát sự hiện diện, phát hiện vật thể trên băng tải và kiểm tra khoảng trống trong dây chuyền tự động hóa.

Model này có tầm phát hiện giới hạn lên đến 2.150 mm. Trong vận hành thực tế, khoảng cách khuyến nghị là tối đa 1.500 mm đối với chế độ tia song song hoặc chế độ 3 tia chéo. Việc lựa chọn cấu hình tia cần dựa trên kích thước, hình dạng và hướng di chuyển của vật thể cần phát hiện.

Đặc điểm nổi bật của SLG50S-030FER11A00

• Vùng phát hiện rộng 300 mm: bao phủ khu vực lớn hơn so với cảm biến quang điểm thông thường.
• Khoảng cách tia 50 mm: hỗ trợ phát hiện vật thể đi qua nhiều vị trí khác nhau trong vùng giám sát.
• Hai chế độ tia: tia song song cho phạm vi ứng dụng phổ biến và 3 tia chéo giúp tăng khả năng phát hiện vật thể nhỏ hơn.
• Phát hiện vật thể từ nhiều hướng: cấu trúc bộ phát – bộ thu tạo thành vùng quang học xuyên suốt giữa hai thanh cảm biến.
• IO-Link 1.1: cho phép cấu hình tham số, đọc dữ liệu quá trình và theo dõi trạng thái thiết bị trên hệ thống điều khiển tương thích.
• Ngõ ra Push-pull: có thể sử dụng với mạch điều khiển PNP hoặc NPN tùy cấu hình hệ thống.
• Thân nhôm nhỏ gọn: chiều rộng chỉ 11,8 mm, thuận tiện lắp đặt trong không gian hạn chế.
• Khả năng làm việc trong môi trường công nghiệp: cấp bảo vệ IP65/IP67 và dải nhiệt độ vận hành từ -30 °C đến +55 °C.

Nguyên lý hoạt động và các chế độ tia

Chế độ tia song song

Ở chế độ tia song song, các tia quang học truyền tương ứng từ bộ phát sang bộ thu. Khi vật thể chắn một hoặc nhiều tia, hệ thống thay đổi trạng thái ngõ ra để gửi tín hiệu đến PLC, bộ điều khiển hoặc thiết bị xử lý tiếp theo. Đây là chế độ mặc định của sản phẩm và phù hợp với các ứng dụng phát hiện vật thể có kích thước tương đối rõ ràng.

Khả năng phát hiện tối thiểu trong cấu hình tia song song là 55 mm. Tầm hoạt động khuyến nghị của chế độ này nằm trong khoảng 70 đến 1.500 mm.

Chế độ 3 tia chéo

Chế độ 3 tia chéo tạo ra đường truyền quang học đan chéo trong vùng phát hiện. Cấu hình này giúp tăng khả năng bắt gặp vật thể nhỏ hoặc vật thể đi qua vùng tia ở vị trí không ổn định. Với chế độ này, kích thước vật thể tối thiểu có thể phát hiện từ 29 mm và khoảng cách hoạt động khuyến nghị là 320 đến 1.500 mm.

Kết nối và cấu hình điều khiển

SICK SLG50S-030FER11A00 sử dụng cáp tích hợp dài 150 mm với đầu nối M8 đực 4 chân. Thiết bị có 2 ngõ ra kỹ thuật số dạng Push-pull PNP/NPN và 1 ngõ vào kỹ thuật số. Theo cấu hình mặc định:

• Chức năng tia được thiết lập ở chế độ tia song song.
• Pin 2 (MF) sử dụng làm ngõ vào Teach-in.
• Pin 4 (OUT) xuất tín hiệu phát hiện vật thể ở trạng thái HIGH.
• Chức năng Teach-in mặc định là Auto teach-in.

Khi sử dụng IO-Link, người vận hành có thể cấu hình tham số cảm biến và các chức năng Smart Task. Dữ liệu quá trình có độ dài 32 byte, chu kỳ IO-Link 2,3 ms, hỗ trợ truyền trạng thái hệ thống, trạng thái tia và tín hiệu xử lý của thiết bị.

Ứng dụng thực tế

• Phát hiện sản phẩm trên băng tải trong dây chuyền đóng gói và phân loại.
• Kiểm tra vật thể đi qua cửa hoặc vùng giám sát trong máy tự động.
• Phát hiện sản phẩm bị lệch, thiếu hoặc không đi qua đúng vị trí.
• Giám sát vùng nạp liệu, khu vực chuyển tiếp giữa các băng tải.
• Đếm hoặc xác nhận sự hiện diện của thùng carton, khay, hộp và chi tiết cơ khí.
• Phát hiện vật thể trong các hệ thống tự động hóa cần giao tiếp IO-Link.

Thiết bị phù hợp với các ứng dụng cần cảm biến dạng lưới để giám sát một vùng không gian, thay vì chỉ kiểm tra tại một điểm đơn lẻ. Tuy nhiên, sản phẩm này là lưới quang tự động hóa và không nên mặc định sử dụng thay thế cho thiết bị bảo vệ an toàn máy nếu ứng dụng yêu cầu chức năng an toàn chuyên dụng.

Lưu ý khi lắp đặt và vận hành

• Lắp bộ phát và bộ thu đối diện nhau, bảo đảm toàn bộ vùng phát hiện nằm trong trục quang học của hai thiết bị.
• Giữ mặt quang sạch, không để bụi, dầu hoặc vật cản che khuất các tia hồng ngoại.
• Kiểm tra độ thẳng hàng sau khi cố định cơ khí, đặc biệt khi khoảng cách giữa bộ phát và bộ thu lớn.
• Đối với chế độ tia song song, nên duy trì khoảng cách làm việc trong phạm vi khuyến nghị 70–1.500 mm.
• Đối với chế độ 3 tia chéo, khoảng cách khuyến nghị bắt đầu từ 320 mm để bảo đảm điều kiện phát hiện phù hợp.
• Sử dụng nguồn 18–30 V DC ổn định và bảo đảm mạch điều khiển đáp ứng dòng ngõ ra tối đa 100 mA.
• Khi kết nối IO-Link, tổng chiều dài cáp không nên vượt quá 20 m.
• Không lắp thiết bị tại vị trí có rung động, va đập hoặc hơi nước ngưng tụ vượt quá điều kiện môi trường cho phép.

Thông tin lựa chọn model

SLG50S-030FER11A00 phù hợp khi cần vùng phát hiện cao 300 mm, khoảng cách tia 50 mm, tầm hoạt động đến 2.150 mm và khả năng cấu hình qua IO-Link. Khi lựa chọn, cần xác định trước khoảng cách giữa hai thanh cảm biến, kích thước vật thể nhỏ nhất cần phát hiện, hướng di chuyển của sản phẩm và việc hệ thống điều khiển sử dụng tín hiệu PNP, NPN hay IO-Link.
