Thông số kỹ thuật lưới quang điện SICK SLG25S-240FAR21A00
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | SLG25S-240FAR21A00 |
| Tên sản phẩm | Lưới quang điện SICK SLG-2 SLG25S-240FAR21A00 |
| Nguyên lý hoạt động | Bộ phát và bộ thu riêng biệt |
| Chiều cao vùng phát hiện | 2.400 mm |
| Khoảng cách giữa các tia | 25 mm |
| Số lượng tia | 96 tia |
| Khoảng cách phát hiện giới hạn | 440 mm đến 4.900 mm |
| Khoảng cách khuyến nghị, tia song song | 440 mm đến 3.500 mm |
| Khoảng cách khuyến nghị, tia chéo 3 lần | 440 mm đến 3.500 mm |
| Vật thể nhỏ nhất có thể phát hiện, tia song song | 30 mm |
| Vật thể nhỏ nhất có thể phát hiện, tia chéo 3 lần | ≥ 16,5 mm |
| Chế độ tia mặc định | Tia song song |
| Nguồn sáng | LED hồng ngoại, bước sóng 850 nm |
| Thời gian đáp ứng tối đa | 14,5 ms với tia song song; 27,4 ms với tia chéo |
| Điện áp cung cấp | 18 V DC đến 30 V DC |
| Ngõ ra | 2 ngõ ra số, Push-pull PNP/NPN |
| Dòng tải ngõ ra tối đa | 100 mA |
| Kết nối | Cáp có đầu nối M12, 4 chân |
| Giao tiếp | IO-Link V1.1, COM3, 230,4 kBaud |
| Chiều dài cáp tích hợp | 150 mm |
| Cấp bảo vệ | IP65 và IP67 |
| Nhiệt độ hoạt động | -30 °C đến +55 °C |
| Kích thước mỗi thanh (Rộng × Cao × Sâu) | 11,8 × 2.399,2 × 24,1 mm |
| Khối lượng | 2.960 g |
Đặc điểm của SICK SLG25S-240FAR21A00

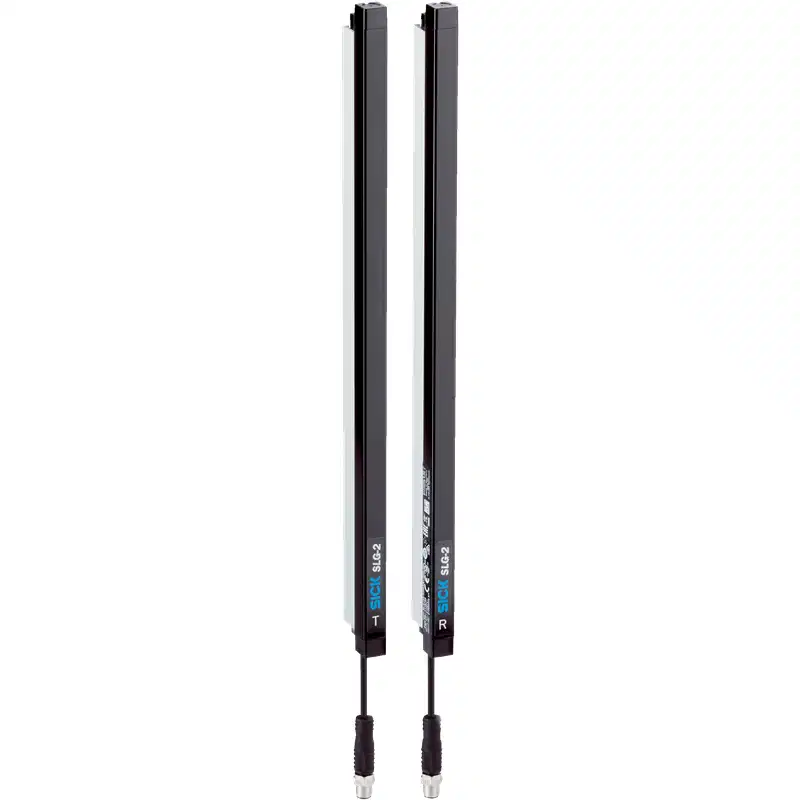

SICK SLG25S-240FAR21A00 là lưới quang điện thuộc dòng SLG-2, sử dụng một bộ phát và một bộ thu để tạo vùng giám sát cao 2.400 mm. Với 96 tia quang và khoảng cách tia 25 mm, thiết bị phù hợp cho các ứng dụng phát hiện vật thể, kiểm tra sự hiện diện hoặc giám sát toàn bộ chiều cao của khu vực chuyển động.
Model này được thiết kế với cấu hình tia song song mặc định. Khi cần tăng khả năng phát hiện vật thể nhỏ, chế độ tia chéo 3 lần có thể đạt kích thước vật thể phát hiện tối thiểu từ 16,5 mm. Việc lựa chọn chế độ tia cần căn cứ vào kích thước vật thể, khoảng cách lắp đặt và yêu cầu tốc độ của dây chuyền.
- Chiều cao phát hiện lớn 2.400 mm, phù hợp với khu vực giám sát cao.
- 96 tia quang hồng ngoại bố trí với khoảng cách 25 mm.
- Khoảng cách làm việc khuyến nghị lên đến 3.500 mm.
- Hỗ trợ cả ngõ ra PNP và NPN dạng Push-pull.
- Tích hợp IO-Link để thiết lập tham số, chẩn đoán và theo dõi trạng thái thiết bị.
- Vỏ nhôm, mặt trước bằng PMMA, cấp bảo vệ IP65/IP67.
- Hoạt động trong dải nhiệt độ rộng từ -30 °C đến +55 °C.
Nguyên lý hoạt động và khả năng phát hiện
Bộ phát truyền các tia hồng ngoại đến bộ thu đặt đối diện. Khi một vật thể đi qua và che khuất một hoặc nhiều tia, bộ thu xác định vị trí tia bị gián đoạn rồi thay đổi trạng thái ngõ ra theo cấu hình đã cài đặt.
Ở chế độ tia song song, SICK SLG25S-240FAR21A00 phát hiện vật thể có kích thước tối thiểu 30 mm. Chế độ này thích hợp cho các ứng dụng cần vùng phát hiện ổn định, tốc độ xử lý nhanh và cấu hình đơn giản. Với chế độ tia chéo 3 lần, khả năng phát hiện được cải thiện xuống mức tối thiểu từ 16,5 mm, nhưng thời gian quét và thời gian đáp ứng sẽ dài hơn.
| Chế độ hoạt động | Vật thể nhỏ nhất | Thời gian quét | Thời gian đáp ứng tối đa |
|---|---|---|---|
| Tia song song | 30 mm | 4,4 ms | 14,5 ms |
| Tia chéo 3 lần | ≥ 16,5 mm | 8,9 ms | 27,4 ms |
Kết nối và cấu hình tín hiệu
Thiết bị sử dụng cáp có đầu nối M12 4 chân, chiều dài cáp tích hợp 150 mm. Bộ thu có hai ngõ ra số dạng Push-pull, có thể làm việc với mạch điều khiển PNP hoặc NPN. Dòng ngõ ra tối đa là 100 mA, phù hợp để truyền tín hiệu đến PLC, bộ điều khiển máy hoặc mạch giao tiếp trung gian.
Cấu hình mặc định của model gồm:
- Chức năng tia: tia song song.
- Chân 2 MF: ngõ vào Teach-in.
- Chân 4 OUT: ngõ ra phát hiện vật thể ở mức “HIGH”.
- Teach-in mặc định: Auto teach-in.
- Đồng bộ giữa bộ phát và bộ thu: đồng bộ quang học bằng 2 tia.
IO-Link V1.1 cho phép thiết lập tham số, theo dõi trạng thái tia, kiểm tra trạng thái hệ thống và đọc thông tin chẩn đoán. Giao tiếp sử dụng tốc độ COM3 230,4 kBaud, chiều dài cáp tối đa 20 m và thời gian chu kỳ 2,3 ms.
Ứng dụng phù hợp
Với vùng phát hiện cao 2.400 mm, model SLG25S-240FAR21A00 phù hợp để giám sát các khu vực có chiều cao lớn trong máy tự động và dây chuyền sản xuất. Một số ứng dụng tiêu biểu gồm:
- Phát hiện sản phẩm đi qua trên băng tải.
- Kiểm tra vật thể có nằm trong vùng thao tác hay không.
- Giám sát cửa ra vào, khu vực cấp phôi và vùng chuyển tiếp giữa các công đoạn.
- Phát hiện sản phẩm bị lệch, thiếu hoặc có kích thước vượt quá vùng cho phép.
- Đếm sản phẩm khi kết hợp với bộ điều khiển và phần mềm máy.
- Giám sát khu vực xếp dỡ hàng hóa, pallet hoặc thùng sản phẩm.
Thiết bị là lưới quang điện dùng cho tự động hóa và phát hiện vật thể. Khi cần triển khai chức năng bảo vệ an toàn máy móc, cần lựa chọn thiết bị an toàn chuyên dụng đúng cấp độ an toàn và đánh giá rủi ro của toàn bộ hệ thống.
Lưu ý khi lắp đặt và vận hành
- Bộ phát và bộ thu phải được lắp đối diện, đồng trục và không bị lệch trong toàn bộ vùng phát hiện.
- Tránh để ánh sáng mạnh, bề mặt phản xạ hoặc vật cản cố định gây ảnh hưởng đến đường truyền quang.
- Cần lựa chọn khoảng cách lắp đặt trong giới hạn 440 mm đến 4.900 mm; khoảng cách khuyến nghị là tối đa 3.500 mm.
- Đảm bảo nguồn cấp nằm trong dải 18–30 V DC và có biện pháp bảo vệ quá áp phù hợp.
- Kiểm tra trạng thái căn chỉnh, đồng bộ và chất lượng tín hiệu sau khi lắp đặt.
- Khi sử dụng ngõ ra Push-pull, cần kiểm tra sơ đồ đấu nối để tránh đấu đồng thời các mạch PNP/NPN không tương thích.
- Thường xuyên vệ sinh mặt quang PMMA bằng vật liệu mềm, không làm xước bề mặt.
Khả năng làm việc trong môi trường công nghiệp
Vỏ nhôm kết hợp mặt trước PMMA giúp thiết bị phù hợp với nhiều môi trường tự động hóa công nghiệp. Cấp bảo vệ IP65/IP67 giúp hạn chế ảnh hưởng của bụi và nước theo điều kiện sử dụng tương ứng. SICK SLG25S-240FAR21A00 có thể hoạt động trong nhiệt độ từ -30 °C đến +55 °C, chịu rung 10–150 Hz với biên độ 0,5 mm và chịu va đập 10 g trong 16 ms.
Thiết bị sử dụng LED hồng ngoại bước sóng 850 nm, thuộc nhóm an toàn quang sinh học “Free group”. Tuổi thọ trung bình của LED đạt 100.000 giờ tại nhiệt độ môi trường 25 °C.
Lựa chọn SICK SLG25S-240FAR21A00 cho hệ thống
Đây là lựa chọn phù hợp khi hệ thống cần một lưới quang điện cao 2.400 mm, khoảng cách tia 25 mm, giao tiếp IO-Link và khả năng kết nối linh hoạt với PLC thông qua ngõ ra Push-pull. Cấu hình tia song song đáp ứng các nhu cầu phát hiện thông thường, trong khi chế độ tia chéo 3 lần hỗ trợ nhận biết các vật thể nhỏ hơn trong vùng giám sát.
