Thông số kỹ thuật lưới quang tự động SICK SLG25S-140SAKA1K01
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | SLG25S-140SAKA1K01 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | FlexChain SLG25S |
| Phiên bản thiết bị | FlexChain Guest |
| Nguyên lý cảm biến | Bộ phát/bộ thu, hệ thống lưới quang |
| Chiều cao vùng phát hiện | 1.400 mm |
| Khoảng cách giữa các tia | 25 mm |
| Số lượng tia | 56 tia |
| Vật thể nhỏ nhất có thể phát hiện (MDO) | 30 mm |
| Phạm vi hoạt động | 4 m |
| Tầm hoạt động tối đa | 6 m |
| Nguồn sáng | Ánh sáng hồng ngoại, bước sóng 850 nm |
| Thời gian quét | 2,8 ms |
| Thời gian khởi tạo | 1 giây |
| Kích thước (Rộng x Cao x Sâu) | 24,1 x 1.399,2 x 11,8 mm |
| Kiểu kết nối | Cáp đầu nối đực M8, 4 chân, dài 0,5 m; cáp đầu nối cái M8, 4 chân |
| Nguồn cấp | Thông qua FlexChain, từ thiết bị host |
| Đồng bộ hóa | Thông qua FlexChain, từ thiết bị host |
| Hiển thị trạng thái | LED |
| Cấp bảo vệ vỏ | IP65, IP67 |
| Cấp bảo vệ điện | Class III |
| Vật liệu mặt trước | PMMA |
| Khối lượng | 782 g |
| Nhiệt độ môi trường khi vận hành | -25 °C đến +55 °C |
| Nhiệt độ lưu trữ | -25 °C đến +70 °C |
SLG25S-140SAKA1K01 phù hợp với nhu cầu nào?

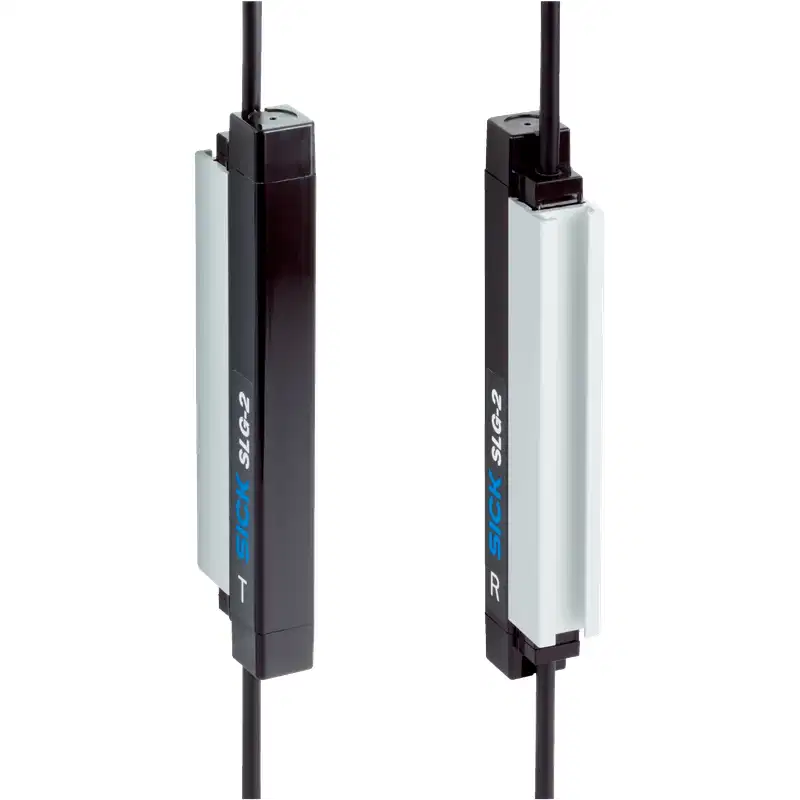

SICK SLG25S-140SAKA1K01 là lưới quang tự động thuộc dòng FlexChain, có vùng phát hiện cao 1.400 mm và 56 tia quang bố trí với khoảng cách 25 mm. Thiết bị được dùng để phát hiện vật thể đi qua vùng cảm biến, giám sát khu vực mở hoặc nhận biết sự hiện diện của sản phẩm trong các hệ thống tự động hóa.
Với khả năng phát hiện vật thể nhỏ nhất 30 mm, model này phù hợp cho các ứng dụng cần giám sát theo chiều cao lớn nhưng vẫn duy trì độ phân giải ổn định. Tầm hoạt động tối đa đạt 6 m, trong khi phạm vi hoạt động được chỉ định là 4 m.
Nguyên lý hoạt động và khả năng kết nối FlexChain
SLG25S-140SAKA1K01 hoạt động theo nguyên lý bộ phát và bộ thu. Các tia hồng ngoại được truyền qua vùng giám sát; khi vật thể chắn một hoặc nhiều tia, hệ thống ghi nhận sự thay đổi và gửi trạng thái phát hiện đến thiết bị điều khiển của hệ thống.
Đây là phiên bản FlexChain Guest. Nguồn cấp và tín hiệu đồng bộ được thực hiện thông qua FlexChain từ thiết bị host, vì vậy sản phẩm cần được sử dụng trong cấu hình FlexChain phù hợp thay vì vận hành như một cảm biến độc lập thông thường.
- Kết nối bằng đầu nối M8 4 chân.
- Cáp đầu nối đực M8 dài 0,5 m.
- Đồng bộ hóa thông qua thiết bị FlexChain host.
- Trạng thái hoạt động được hiển thị bằng LED.
Ưu điểm kỹ thuật đáng chú ý
- Vùng phát hiện cao 1.400 mm: bao phủ khu vực lớn theo chiều dọc, phù hợp với các dây chuyền và lối đi có chiều cao đáng kể.
- Độ phân giải 30 mm: hỗ trợ phát hiện vật thể có kích thước nhỏ hơn so với các lưới quang có khoảng cách tia lớn hơn.
- Thời gian quét 2,8 ms: đáp ứng nhanh với các vật thể chuyển động trong hệ thống tự động hóa.
- Thiết kế Slim: phần quang có dạng mỏng, thuận lợi khi bố trí tại các vị trí hạn chế không gian.
- Khả năng chống bụi và nước: cấp bảo vệ IP65 và IP67 giúp thiết bị phù hợp với nhiều môi trường công nghiệp.
- Bảo vệ mạch tích hợp: hỗ trợ bảo vệ chống ngược cực, xung nhiễu, quá dòng và ngắn mạch ở ngõ ra.
Ứng dụng thực tế
Lưới quang SICK SLG25S-140SAKA1K01 có thể được lựa chọn cho các hệ thống cần phát hiện vật thể hoặc giám sát vùng đi qua, chẳng hạn:
- Phát hiện sản phẩm trên băng tải.
- Giám sát vật liệu đi qua khu vực cấp liệu hoặc chuyển tiếp.
- Kiểm tra sự hiện diện của sản phẩm trong dây chuyền đóng gói.
- Phát hiện vật thể trong khu vực phân loại và vận chuyển tự động.
- Giám sát vùng mở trong máy móc và hệ thống sản xuất.
Thiết bị cần được lựa chọn dựa trên chiều cao vùng cần giám sát, kích thước vật thể nhỏ nhất, khoảng cách lắp đặt và khả năng tương thích với hệ thống FlexChain đang sử dụng.
Lưu ý khi lắp đặt và vận hành
- Lắp bộ phát và bộ thu đối diện nhau, bảo đảm toàn bộ vùng tia nằm trong khu vực cần giám sát.
- Giữ bề mặt quang sạch, không để bụi bẩn hoặc vật cản che khuất đường truyền hồng ngoại.
- Kiểm tra đúng chiều dài vùng phát hiện 1.400 mm và khoảng cách làm việc trước khi cố định thiết bị.
- Kết nối sản phẩm với thiết bị FlexChain host tương thích để cấp nguồn và thực hiện đồng bộ.
- Không sử dụng sai cấu hình kết nối hoặc cấp nguồn trực tiếp khi chưa xác định rõ yêu cầu của hệ thống FlexChain.
- Với môi trường có độ rung hoặc va đập, cần cố định chắc chắn thanh lưới và kiểm tra lại căn chỉnh sau khi vận hành.
Khả năng chịu môi trường
SLG25S-140SAKA1K01 hoạt động trong dải nhiệt độ từ -25 °C đến +55 °C và có thể được lưu trữ trong khoảng -25 °C đến +70 °C. Vỏ đạt cấp bảo vệ IP65 và IP67, giúp tăng khả năng chống bụi và nước trong môi trường công nghiệp.
Thiết bị có khả năng chống va đập 10 g trong 16 ms và chịu rung trong dải 10–150 Hz với biên độ 0,5 mm. Khả năng miễn nhiễm ánh sáng môi trường gián tiếp được xác định ở mức 50.000 lx.
Thông tin an toàn và bảo vệ mạch
Sản phẩm sử dụng nguồn cấp thông qua FlexChain và thuộc cấp bảo vệ điện Class III. Các chức năng bảo vệ gồm chống ngược cực tại các kết nối, khử xung nhiễu, cùng bảo vệ ngõ ra trước tình trạng quá dòng và ngắn mạch. Tải ngõ ra cho phép gồm tải điện dung 100 nF và tải cảm 1 H.
