Thông số kỹ thuật lưới quang tự động Sick SLG25S-120FER21A00
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SLG25S-120FER21A00 |
| Hãng sản xuất | Sick |
| Dòng sản phẩm | SLG-2 |
| Nguyên lý hoạt động | Bộ phát và bộ thu riêng biệt |
| Chiều cao vùng phát hiện | 1.200 mm |
| Khoảng cách giữa các tia | 25 mm |
| Số lượng tia | 48 tia |
| Loại tia sáng | Tia hồng ngoại |
| Bước sóng | 850 nm |
| Khả năng phát hiện vật thể nhỏ nhất | 30 mm với tia song song; ≥ 16,5 mm với tia chéo 3 lần |
| Phạm vi cảm biến khuyến nghị | 70–1.500 mm với tia song song; 160–1.500 mm với tia chéo 3 lần |
| Phạm vi giới hạn | 70–2.150 mm |
| Điện áp nguồn | 18–30 V DC |
| Ngõ ra | 2 ngõ ra số Push-pull PNP/NPN |
| Dòng tải ngõ ra tối đa | 100 mA |
| Ngõ vào số | 1 |
| Giao tiếp | IO-Link V1.1, COM3, 230,4 kBaud |
| Thời gian đáp ứng tối đa | 7,9 ms với tia song song; 15,2 ms với tia chéo |
| Cấp bảo vệ | IP65, IP67 |
| Nhiệt độ môi trường khi vận hành | -30 đến +55 °C |
| Kích thước mỗi thanh | Rộng 11,8 × cao 1.199,2 × sâu 24,1 mm |
| Đầu nối | Cáp có giắc M12, 4 chân |
| Khối lượng | 1.760 g |
Sick SLG25S-120FER21A00 dùng để làm gì?

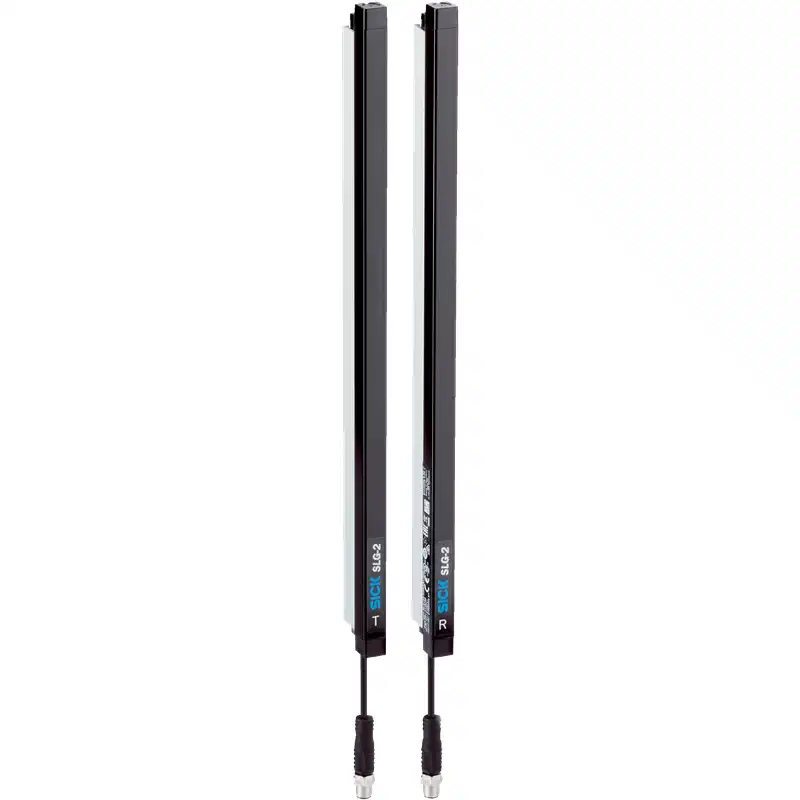

Sick SLG25S-120FER21A00 là lưới quang tự động dạng bộ phát – bộ thu, được thiết kế để tạo vùng giám sát quang học cao 1.200 mm. Thiết bị sử dụng 48 tia hồng ngoại bố trí cách nhau 25 mm nhằm phát hiện vật thể đi qua, vật thể bị thiếu hoặc tình trạng che chắn trong khu vực kiểm tra.
Model này phù hợp cho các hệ thống tự động hóa cần giám sát toàn bộ chiều cao của sản phẩm hoặc lối đi thay vì chỉ phát hiện tại một điểm. Hai thanh cảm biến được lắp đối diện nhau, trong đó bộ phát phát tín hiệu hồng ngoại và bộ thu tiếp nhận tín hiệu. Khi một hoặc nhiều tia bị che, tín hiệu ngõ ra sẽ thay đổi theo cấu hình đã thiết lập.
Khả năng phát hiện và phạm vi lắp đặt
- Chiều cao vùng phát hiện: 1.200 mm.
- Khoảng cách cảm biến khuyến nghị: 70–1.500 mm khi sử dụng tia song song.
- Khoảng cách cảm biến khuyến nghị với tia chéo 3 lần: 160–1.500 mm.
- Phạm vi hoạt động giới hạn: 70–2.150 mm.
- Vật thể nhỏ nhất có thể phát hiện: 30 mm với tia song song.
- Khi sử dụng chế độ tia chéo 3 lần, khả năng phát hiện đạt từ 16,5 mm.
Chế độ tia song song phù hợp với các ứng dụng cần vùng phát hiện ổn định và cấu hình đơn giản. Chế độ tia chéo 3 lần giúp tăng khả năng phát hiện các vật thể nhỏ hơn, nhưng có thời gian quét và thời gian đáp ứng cao hơn so với tia song song.
Kết nối và điều khiển trong hệ thống tự động hóa
SLG25S-120FER21A00 sử dụng nguồn 18–30 V DC và được trang bị hai ngõ ra số kiểu Push-pull, hỗ trợ cả logic PNP và NPN. Dòng tải tối đa của mỗi ngõ ra là 100 mA, phù hợp để kết nối với đầu vào PLC, bộ điều khiển máy hoặc thiết bị giao tiếp trung gian.
Thiết bị hỗ trợ IO-Link V1.1 với tốc độ truyền COM3 230,4 kBaud, chiều dài cáp tối đa 20 m, chu kỳ truyền 2,3 ms và độ dài dữ liệu quá trình 32 byte. Qua IO-Link, người dùng có thể cấu hình tham số cảm biến, chức năng Smart Task và theo dõi trạng thái thiết bị.
| Hạng mục | Thông tin |
|---|---|
| Số ngõ ra số | 2 |
| Kiểu ngõ ra | Push-pull: PNP/NPN |
| Số ngõ vào số | 1 |
| Ngõ ra tải tối đa | 100 mA |
| Giao tiếp cấu hình | IO-Link V1.1 |
| Đầu nối | M12, 4 chân, cáp dài 150 mm |
Các chức năng Smart Task
Thiết bị hỗ trợ các chức năng logic cơ bản gồm Direct, AND và OR. Ngoài ra, bộ hẹn giờ có thể được cấu hình theo nhiều chế độ như trễ bật, trễ tắt, trễ bật và tắt hoặc tạo xung một lần. Những chức năng này cho phép xử lý tín hiệu ngay tại cảm biến trong các ứng dụng đơn giản, giảm nhu cầu lập trình thêm trong PLC.
Thiết kế, độ bền và môi trường sử dụng
Thân cảm biến làm bằng nhôm, mặt kính phía trước bằng PMMA. Kết cấu này giúp thanh lưới có kích thước gọn, phù hợp lắp đặt trong máy móc và dây chuyền có không gian hạn chế. Thiết bị đạt cấp bảo vệ IP65 và IP67, có thể sử dụng trong môi trường công nghiệp có bụi và nước bắn khi được lắp đặt đúng yêu cầu.
- Nhiệt độ vận hành: -30 đến +55 °C.
- Nhiệt độ lưu trữ: -30 đến +70 °C.
- Khả năng chống ánh sáng môi trường gián tiếp: đến 50.000 lux.
- Độ ẩm tương đối: tối đa 96%, không ngưng tụ.
- Chịu va đập: 10 g, 16 ms.
- Chịu rung: 10–150 Hz, biên độ 0,5 mm.
- Tuổi thọ LED trung bình: 100.000 giờ ở 25 °C.
Ứng dụng thực tế
- Phát hiện sản phẩm trên băng tải có chiều cao lớn.
- Kiểm tra vật thể đi qua cửa hoặc khu vực giới hạn.
- Giám sát vùng làm việc trong máy tự động.
- Phát hiện thiếu sản phẩm hoặc sai vị trí trong dây chuyền đóng gói.
- Đếm, phân loại hoặc xác nhận sự hiện diện của sản phẩm.
- Phát hiện vật cản trong hệ thống vận chuyển và xử lý vật liệu.
Lưu ý khi lắp đặt và vận hành
Bộ phát và bộ thu cần được lắp đối diện, cùng trục và không bị che khuất trong toàn bộ vùng phát hiện. Bề mặt cảm biến nên được giữ sạch để tránh bụi bẩn hoặc hơi nước làm suy giảm tín hiệu quang. Khoảng cách lắp đặt nên nằm trong phạm vi khuyến nghị tương ứng với chế độ tia được lựa chọn.
Trước khi đưa vào vận hành, cần kiểm tra đúng điện áp 18–30 V DC, khả năng tương thích của ngõ vào PLC với tín hiệu Push-pull và cấu hình chức năng ngõ ra. Khi sử dụng IO-Link, cần kết nối qua thiết bị IO-Link master tương thích để thiết lập tham số và đọc dữ liệu quá trình.
Vì sao nên chọn SLG25S-120FER21A00?
Sick SLG25S-120FER21A00 phù hợp với hệ thống cần vùng phát hiện cao 1.200 mm, nhiều tia quang, thời gian đáp ứng nhanh và khả năng cấu hình linh hoạt qua IO-Link. Sự kết hợp giữa tia song song và tia chéo 3 lần giúp người dùng cân bằng giữa phạm vi hoạt động, độ nhạy phát hiện và tốc độ xử lý theo từng ứng dụng.
