Thông số kỹ thuật lưới quang tự động SICK SLG25S-050FER21A00
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SICK |
| Mã sản phẩm | SLG25S-050FER21A00 |
| Tên dòng sản phẩm | Automation light grids SLG-2 |
| Nguyên lý hoạt động | Bộ phát và bộ thu (Sender/Receiver) |
| Chiều cao vùng phát hiện | 500 mm |
| Số lượng tia | 20 tia |
| Khoảng cách giữa các tia | 25 mm |
| Loại ánh sáng | Ánh sáng hồng ngoại |
| Bước sóng | 850 nm |
| Phạm vi cảm biến giới hạn | 70 mm đến 2.150 mm |
| Phạm vi khuyến nghị, tia song song | 70 mm đến 1.500 mm |
| Phạm vi khuyến nghị, tia chéo 3 lần | 160 mm đến 1.500 mm |
| Vật thể nhỏ nhất có thể phát hiện, tia song song | 30 mm |
| Vật thể nhỏ nhất có thể phát hiện, tia chéo 3 lần | ≥ 16,5 mm |
| Điện áp nguồn | 18 đến 30 V DC |
| Ngõ ra | 2 ngõ ra push-pull PNP/NPN |
| Dòng ngõ ra tối đa | 100 mA |
| Giao tiếp | IO-Link V1.1, COM3 |
| Thời gian đáp ứng tối đa | 4 ms với tia song song; 8,2 ms với tia chéo |
| Kiểu kết nối | Cáp có đầu nối M12, 4 chân |
| Kích thước mỗi thanh (Rộng x Cao x Sâu) | 11,8 x 499,2 x 24,1 mm |
| Cấp bảo vệ | IP65 và IP67 |
| Nhiệt độ môi trường khi hoạt động | -30 °C đến +55 °C |
| Vật liệu vỏ | Nhôm |
| Khối lượng | 1.060 g |
SLG25S-050FER21A00 phù hợp với nhu cầu nào?

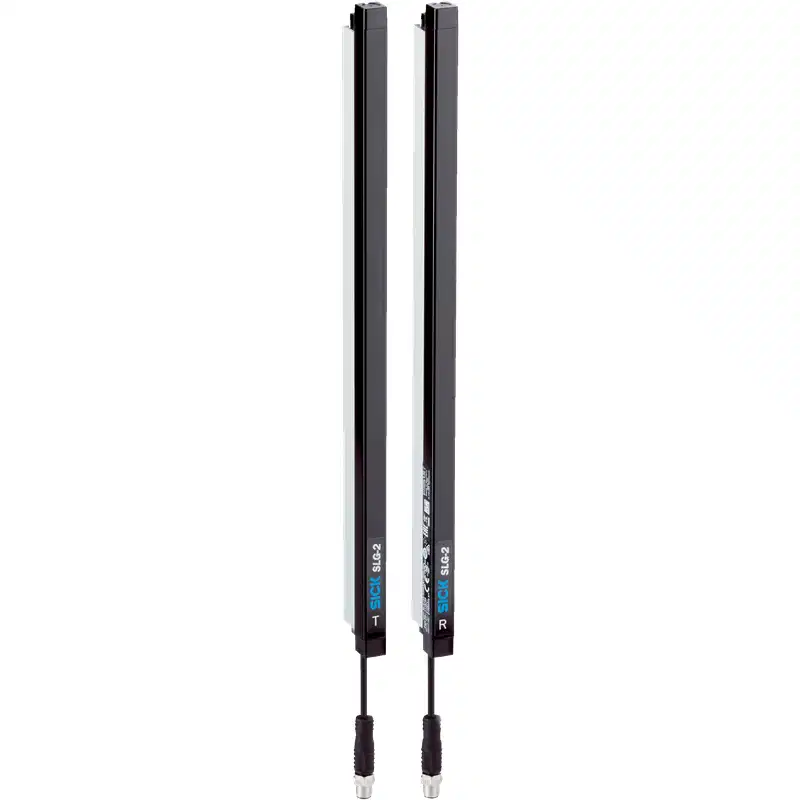

SICK SLG25S-050FER21A00 là lưới quang tự động dạng bộ phát–bộ thu, được thiết kế để phát hiện vật thể đi qua vùng giám sát cao 500 mm. Thiết bị sử dụng 20 tia hồng ngoại với khoảng cách tia 25 mm, phù hợp cho các ứng dụng tự động hóa cần kiểm tra sự hiện diện, đếm sản phẩm hoặc giám sát vùng chuyển động.
Đây là cảm biến quang công nghiệp dùng cho phát hiện vật thể, không phải màn chắn sáng an toàn dành cho chức năng bảo vệ người theo tiêu chuẩn an toàn máy. Khi cần giải pháp bảo vệ an toàn, cần lựa chọn đúng dòng safety light curtain chuyên dụng.
Nguyên lý phát hiện và khả năng nhận biết vật thể
Bộ phát truyền các tia hồng ngoại đến bộ thu. Khi vật thể cắt một hoặc nhiều tia sáng, bộ thu ghi nhận trạng thái thay đổi và gửi tín hiệu qua ngõ ra kỹ thuật số hoặc dữ liệu IO-Link.
- Chế độ tia song song: phạm vi khuyến nghị từ 70 mm đến 1.500 mm, vật thể nhỏ nhất có thể phát hiện là 30 mm.
- Chế độ tia chéo 3 lần: phạm vi khuyến nghị từ 160 mm đến 1.500 mm, giúp tăng khả năng phát hiện vật thể nhỏ với kích thước tối thiểu từ 16,5 mm.
- Thời gian đáp ứng nhanh: tối đa 4 ms ở chế độ tia song song và 8,2 ms ở chế độ tia chéo.
- Đồng bộ quang học: hệ thống sử dụng đồng bộ quang học qua 2 tia.
Kết nối điều khiển và cấu hình
Thiết bị hoạt động với nguồn 18–30 V DC và được trang bị hai ngõ ra push-pull, có thể sử dụng theo kiểu PNP hoặc NPN tùy cấu hình hệ thống điều khiển. Ngõ ra có dòng tải tối đa 100 mA, phù hợp kết nối với PLC, bộ điều khiển máy hoặc module I/O công nghiệp.
SLG25S-050FER21A00 hỗ trợ IO-Link V1.1 với tốc độ truyền COM3 230,4 kBaud. Qua IO-Link, người dùng có thể cấu hình tham số cảm biến, theo dõi dữ liệu quá trình và khai thác các trạng thái như trạng thái hệ thống, trạng thái tia sáng hoặc tín hiệu chẩn đoán.
| Chức năng kết nối | Thông tin |
|---|---|
| Pin 2 (MF) | Ngõ vào teach-in theo cấu hình mặc định |
| Pin 4 (OUT) | Ngõ ra phát hiện vật thể, mặc định ở mức “HIGH” khi có cấu hình tương ứng |
| Giao tiếp IO-Link | V1.1, COM3, chu kỳ 2,3 ms |
| Chiều dài cáp tối đa khi dùng IO-Link | 20 m |
| Đầu nối | M12, 4 chân |
Việc đấu nối cần thực hiện theo sơ đồ chân của hệ thống và cấu hình PLC thực tế. Trước khi cấp nguồn, cần kiểm tra đúng cực nguồn, loại tín hiệu PNP/NPN và chức năng của từng chân trên đầu nối M12.
Điểm nổi bật khi sử dụng trong dây chuyền tự động
- Vùng phát hiện cao 500 mm, thích hợp giám sát các sản phẩm có chiều cao hoặc kích thước thay đổi.
- Hai chế độ tia song song và tia chéo 3 lần, cho phép cân bằng giữa phạm vi hoạt động và khả năng phát hiện vật thể nhỏ.
- Hai ngõ ra kỹ thuật số push-pull hỗ trợ linh hoạt nhiều kiểu mạch điều khiển.
- IO-Link hỗ trợ thiết lập tham số, giám sát trạng thái và chẩn đoán thiết bị.
- Chức năng Smart Task cung cấp các logic Direct, AND, OR cùng các chế độ định thời như trễ bật, trễ tắt và phát xung.
- Có chức năng chẩn đoán lỗi phần cứng, cảnh báo nhiệt độ, cảnh báo thời gian hoạt động, lỗi ngắn mạch chân kết nối và lỗi đồng bộ.
- Vỏ nhôm, mặt kính PMMA và cấp bảo vệ IP65/IP67, phù hợp môi trường công nghiệp có bụi hoặc hơi ẩm ở mức cho phép.
Ứng dụng thực tế
Lưới quang SICK SLG25S-050FER21A00 có thể được sử dụng trong các hệ thống tự động hóa không yêu cầu chức năng bảo vệ an toàn chuyên dụng, chẳng hạn:
- Phát hiện sản phẩm trên băng tải.
- Đếm sản phẩm đi qua một khu vực kiểm tra.
- Kiểm tra khoảng trống hoặc sự hiện diện của vật thể trong vùng cao 500 mm.
- Giám sát vật liệu trong máy đóng gói, máy phân loại hoặc máy cấp phôi.
- Phát hiện sản phẩm có kích thước không đồng nhất trong dây chuyền vận chuyển.
- Gửi trạng thái nhiều tia sáng về PLC thông qua ngõ ra hoặc IO-Link.
Lưu ý lắp đặt và vận hành
- Lắp thanh phát và thanh thu đối diện, đúng hướng và nằm trên cùng vùng quét để bảo đảm các tia hồng ngoại được tiếp nhận ổn định.
- Giữ bề mặt phát sáng và mặt nhận sạch, tránh bụi bẩn, dầu hoặc hơi nước làm suy giảm tín hiệu.
- Không đặt nguồn sáng hồng ngoại mạnh hoặc bề mặt phản xạ gây nhiễu trực tiếp vào vùng thu.
- Khoảng cách lắp đặt nên nằm trong phạm vi cảm biến phù hợp với chế độ tia đã chọn.
- Chọn chế độ tia song song khi cần phạm vi hoạt động rộng; chọn tia chéo 3 lần khi ưu tiên khả năng nhận biết vật thể nhỏ hơn.
- Vận hành trong dải nhiệt độ từ -30 °C đến +55 °C và độ ẩm tương đối không ngưng tụ tối đa 96%.
- Thiết bị yêu cầu nguồn DC ổn định; nguồn cấp cần có biện pháp bảo vệ quá áp phù hợp.
Thông tin đóng gói
Bộ sản phẩm gồm 1 thanh phát, 1 thanh thu và 1 bộ hướng dẫn an toàn. Cáp kết nối tích hợp có đầu nối M12 4 chân, chiều dài cáp 150 mm.
